| 产地 | 湖北 |
|---|---|
| 额定电压 | 380V-10000V |
| 额定频率 | 50HZ |
| 机械寿命 | 20000 |
| 结构形式 | 固定式 |
| 性质 | 新品 |
| 种类 | 智能开关 |
| 运转方式 | 连续式 |
| 品牌 | 万征电气WDKQ |
| 质量认证 | ISO9002 |
电抗起动柜WDKQ 技术参数
一、适用范围
高压电动机是各工业部门广泛使用的重要电器设备，而高压电动机综合起动柜性能技术水平，直接影响其电机及负载的运行质量。高压电抗器起动是传统的降压起动方式之一，该产品具有简单可靠、免维护、环境适应性强、成本低等优点，起动电流可控制在3.5Ie左右，一般用于电网容量较大、对起动电流要求不高的场所，适用于220kW-5000kW以内的高压电机。在高压晶闸管软起动、变频软起动普及的**，电抗起动起动柜凭借自身优势，依然赢得了不少用户的青睐。
二、产品概述
本产品由隔离开关、起动电抗器、真空接触器、避雷器等器件组成，起动时串电抗器可以有效地降低电机的起动电压及起动电流，同时交流电动机的起动过程时间很短，一般数秒钟至一分钟左右，因此起动后**使用真空接触器将电抗器切除。
三、技术特点
1、产品的整体结构紧凑，安装尺寸小，占用空间小；
2、产品的技术条件符合国际标准 IEC288-88 和部颁标准 JB5346-98 等要求，其技术性能达到当代国际同类产品的水平；
3、限制电机启动电流，实现软启动；保护电机平稳运行，延长电机使用寿命，同时串联电抗器可以抑制高次谐波和限制合闸涌流，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。?

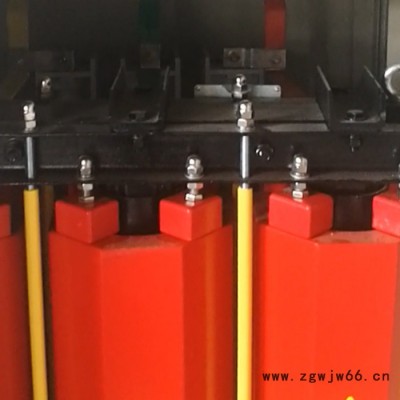

4、串联电抗器铁芯采用**低损砂耗**硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。?
5、线圈采用**导线绕制，排列紧密且均匀，外表不包绝缘层，具有很好的美感且有较好的散热性能?
6、电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
四、 干式铁芯电抗器执行标准
IEC289-88《电抗器》
GB10229-88《电抗器》
JB5346-98《串联电抗器》
DL-462-92《高压并联电容器用串联电抗器订货技术条件》
五、技术指标
1、适用电机电压：6kV、10kV同步和异步电机；
2、适用电机功率：220kW-5000kW；
3、起动电流：3-5Ie可调；
4、起动时间：1-60秒可调；
5、连续起动次数：3次或按用户要求设计。
六、电抗起动柜投入运行前的检查和试验
1、投运前需检查电抗器线圈及引线连接，有无损坏或松动；
2、检查所有的坚固螺丝，保证坚固可靠；
3、检查柜内的器件上面是否有异物；
4、运行前应有压缩空气将电抗器线圈、铁芯及气道刷干净；
5、 铁心绝缘电阻测试：
5.1使电抗器铁芯暂时脱离上夹件（测量结束后恢复原判），用 500V 兆欧表测量（相对温度≤85%）铁芯-夹件及地≥2MΩ；
5.2 测量线圈的绝缘电阻测试（温度 10℃-40℃，相对温度≤85%），用 2500V 兆欧表测量绕组对地绝缘电阻，应≥1000MΩ；
5.3 直流电阻的测量
5.4 外施工频耐压的试验，试验电压按出厂试验电压值的 85%（见产品合格证明书上之记录），历时 1 分钟。见 GB1094.3 中关于重复绝缘试验的规定。
对装有温控器附件的电抗器进行工频耐压试验时，试验前应将温控器的所有接插件拔下，以免感应电压使温近代器遭受损坏，试验完毕，须将电抗器线圈中储存的电荷放电后，再将拔下的插头插回，并检查正确无误。
七、电抗起动器维护
1、对电抗器进行维护时，应遵守安全规程，必须把电抗起动器与高低压电网断开；
2、电抗起动器的维护工作主要是除尘，尤其是除掉气道中间的灰尘污垢，以防阻碍冷却的效果和降低绝缘性能。操作人员可按下列顺序进行维护；
2.1 对电抗线圈、引线及温控装置、风机进行全面的外观检查；
2.2 可用吸尘器、干燥的压缩空气进行除尘。绝缘子、端子板及其它绝缘零件的表面，应用干布擦净；
2.3 按常规测量绝缘电阻，并记录数值；
2.4 检查电力线路的联结是否紧固，避免因接头松驰而引起的导体过热而发生事故；
八、使用条件
1、 海拔高度不超过1000m；
2、周围介质温度不高于＋40℃、不低于 －15℃；
3、 没有导电尘埃及足以腐蚀金属、破坏绝缘的气体场所；
4、不能在危险场所使用；
5、相对湿度不大于90％（温度为＋25℃时）；
6、没有剧烈振动，垂直倾斜度不超过5°的场所；
7、没有雨雪侵袭的地方。
