| 品牌 | 威猛 |
|---|---|
| 型号 | YZO-16-4 |

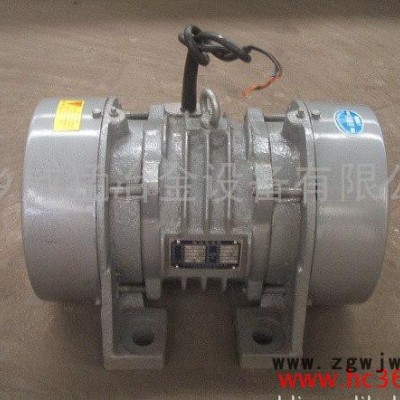

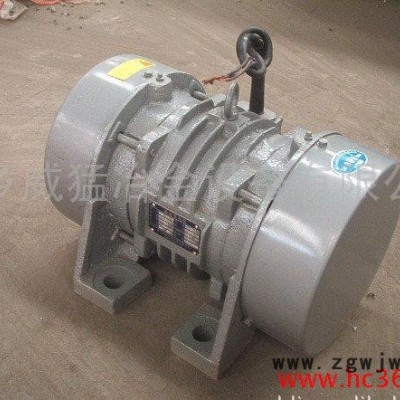

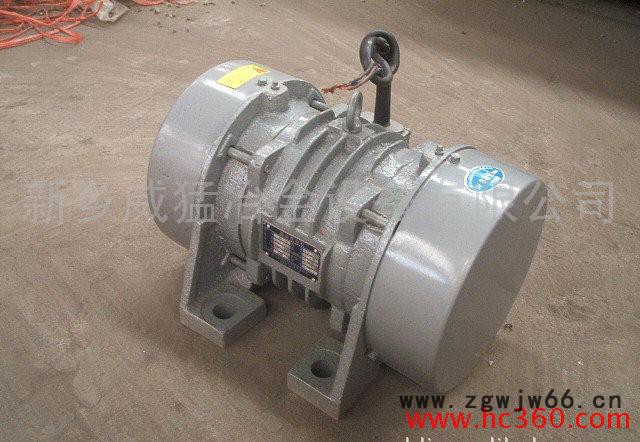

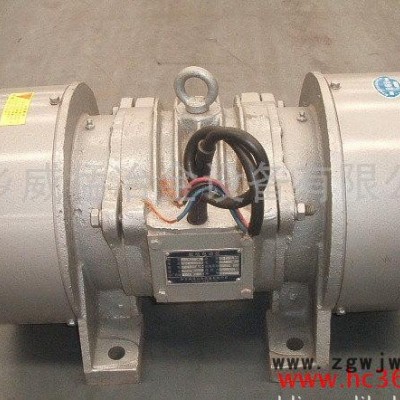

YZO系列振动电机
一、产品介绍：
YZO系列振动电机是动力,振动两源合一的特种异步振动源。可配用振动筛分机、振动给料机、振动输送机、振动烘干机、振动放矿机、振动落砂机、振动平台(振实台,振动造型机)振动再生机、仓壁振动器等设备。
二、产品特点：
1、 机体重量轻，体积小，结构简单，安装、维修方便。
2、 振频稳定，平稳回转产生低噪音振动，启动迅速，停车平稳。
3、 全封闭结构，适用于任何无防爆要求的工作环境。
4、 激振力可无级调整。
5、 多方位安装，多机单机使用均可。
使用条件：环境温度 -15摄氏度—40摄氏度
海拔 不超过1000米
电压 380v
频率 50HZ
接法 Y
绝缘等级 B级
三、产品技术参数
型号 | 激振力(KN) | 功率 | 电流 | 主要结构尺寸（mm） | ||||||||||
L | H | A | B | C | D | h1 | Ф | h | M | 总重量 | ||||
YZO-1.5-2 | 1.5 | 0.15 | 0.38 | 310 | 190 | 180 | 215 | 124 | 180 | 77 | 110 | 20 | 11 | 15 |
YZO-2.5-2 | 2.5 | 0.25 | 0.58 | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 110 | 20 | 13 | 18 |
YZO-5-2 | 5 | 0.4 | 1.15 | 318 | 220 | 240 | 215 | 208 |
| 103 | 145 | 25 | 17 | 24 |
YZO-8-2 | 8 | 0.75 | 1.84 | 308 | 256 | 265 | 220 | 230 |
| 122 | 175 | 25 | 18 | 35 |
YZO-16-2 | 16 | 1.5 | 3.48 | 418 | 232 | 295 | 235 | 256 |
| 112 | 145 | 28 | 19 | 38 |
YZO-2.5-4 | 2.5 | 0.25 | 0.58 | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 110 | 20 | 13 | 20 |
YZO-5-4 | 5 | 0.4 | 1.15 | 325 | 240 | 215 | 260 | 176 | 220 | 113 | 175 | 30 | 15 | 37 |
YZO-8-4 | 8 | 0.75 | 1.84 | 380 | 301 | 250 | 295 | 180 | 236 | 142 | 215 | 25 | 19 | 50 |
YZO-10-4 | 10 | 1.0 | 2.3 | 435 | 301 | 250 | 295 | 180 | 236 | 142 | 215 | 25 | 19 | 54 |
YZO-16-4 | 16 | 1.5 | 3.48 | 475 | 315 | 300 | 330 | 224 | 270 | 130 | 260 | 25 | 21 | 72 |
YZO-17-4 | 17 | 0.75 | 1.8 | 450 | 300 | 235 | 320 | 150 | 260 | 136 | 260 | 25 | 28 | 78 |
YZO-20-4 | 20 | 2.0 | 4.1 | 475 | 304 | 300 | 330 | 224 | 270 | 131 | 260 | 25 | 21 | 135 |
YZO-30-4 | 30 | 2.5 | 5.75 | 515 | 390 | 295 | 395 | 184 | 326 | 195 | 305 | 30 | 31 | 159 |
YZO-50-4 | 50 | 3.7 | 7.4 | 560 | 425 | 306 | 400 | 184 | 326 | 195 | 376 | 35 | 31 | 180 |
YZO-75-4 | 75 | 5.5 | 11 | 670 | 512 | 400 | 540 | 248 | 440 | 240 | 455 | 37 | 36 | 350 |
YZO-5-6 | 5 | 0.4 | 1.15 | 388 | 216 | 216 | 270 | 176 | 220 | 91 | 173 | 35 | 14 | 48 |
YZO-8-6 | 8 | 0.75 | 1.84 | 490 | 301 | 247 | 292 | 180 | 236 | 142 | 213 | 30 | 18 | 58 |
YZO-10-6 | 10 | 1.0 | 2.3 | 492 | 301 | 245 | 295 | 180 | 236 | 142 | 213 | 30 | 18 | 65 |
YZO-12-6 | 12 | 1.0 | 2.1 | 450 | 300 | 240 | 330 | 150 | 260 | 135 | 260 | 25 | 27 | 82 |
YZO-20-6 | 20 | 2.0 | 4.1 | 535 | 350 | 300 | 322 | 224 | 270 | 163 | 305 | 30 | 22 | 140 |
YZO-30-6 | 30 | 2.5 | 5.75 | 560 | 425 | 300 | 396 | 184 | 326 | 195 | 305 | 30 | 31 | 165 |
YZO-50-6 | 50 | 3.7 | 7.4 | 655 | 393 | 304 | 396 | 184 | 326 | 195 | 375 | 30 | 32 | 200 |
YZO-5-2W | 5 | 0.4 | 1.15 | 318 | 220 | 240 | 215 | 176 | 220 | 103 | 145 | 25 | 17 | 27 |
YZO-8-2W | 8 | 0.75 | 1.84 | 308 | 256 | 265 | 220 | 180 | 236 | 122 | 175 | 25 | 18 | 37 |
YZO-16-2W | 16 | 1.5 | 3.48 | 418 | 232 | 295 | 235 | 200 | 236 | 112 | 145 | 28 | 19 | 55 |
YZO-75-6W | 75 | 5.5 | 11 | 736 | 474 | 420 | 516 | 248 | 440 | 245 | 455 | 40 | 38 | 390 |
TZD41-4C | 16 | 0.75 | 2.3 | 616 | 350 | 300 | 340 | 224 | 270 | 170 |
| 30 | 21 | 80 |
TZD51-4C | 30 | 2.5 | 5.75 | 595 | 385 | 326 | 420 | 230 | 340 | 190 | 300 | 40 | 31 | 160 |
TZD-61-6C | 50 | 3.7 | 9.1 | 710 | 455 | 344 | 480 | 222 | 390 | 225 |
| 50 | 37 | 255 |
TZD-71-6C | 75 | 5.5 | 11 | 736 | 474 | 420 | 516 | 248 | 440 | 245 | 455 | 40 | 38 | 390 |
