| 规格型号 | TQMB1系列 |
|---|---|
| 适用机型品牌 | 日本伺服SERVO/东方ORIENTAL/北译/西门子SIEM |
| 适用机型型号 | 86/110 |
| 材质 | 铁 |
| 类型 | 盘式 |
| 连接形式 | 法兰 |
| 适用机型 | 步进电机，伺服电机 |
| 是否可定制 | 是 |
| 品牌 | 拓珂 |
| 型号 | 42/57/86/110/130 |
用途
本系列电磁失电制动器是通电电磁吸合，断电时，弹簧加压，实现摩擦制动，主要用于微型电机马达、伺服电机、步进电机，电动叉车电机等小型轻型电机。适用于冶金，建筑，化工，食品，机床，包装，舞台，电梯，轮船等机械中，实现快速停车，定位准确，安全制动等目的。

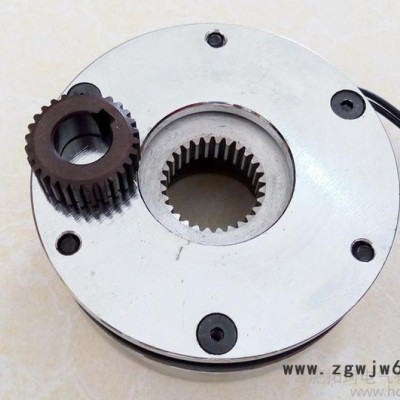

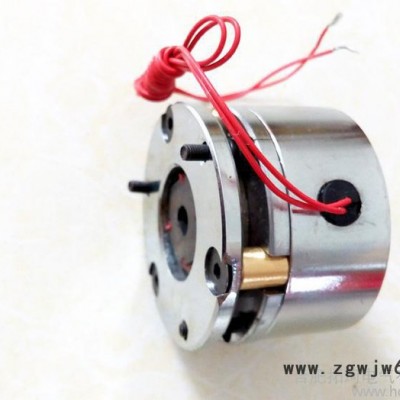

该系列制动器由磁轭体，励磁线圈、弹簧、制动盘、衔铁、花键套、手动释放装置等组成。安装于电机后端，调整安装螺钉使气隙到规定值；花键套固定于轴上，制动盘在花键套上可轴向滑动，制动时产生制动力矩。
当制动器的线圈通电时，线圈产生磁场，衔铁被磁力吸向磁轭，衔铁与制动盘脱开，此时制动盘被电机轴带着正常转动；当线圈断电时，磁场消失，衔铁被弹簧的作用力推向制动盘，产生摩擦扭矩而制动。
扳动“手动释放装置”或拧紧“螺钉释放装置”，也可使衔铁释放，方便设备的安装和调节。；
使用条件
本系列制动器在下列条件下能可靠的工作
1.在干式条件下工作；
2.周围介质中，无**危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
3.工作环境温度-40~+150℃，摩擦片及衔铁表面不得有油污，必须保持清洁；
4.绝缘等级为B级，防护等级为IP23，电压波动范围不超过+5%和-15%；
5.工作气隙不得超过**大工作气隙，制动器主、从动侧需固定，不允许有轴向窜动；
6.安装方式：轴向垂直安装，安装制动器必须保证同轴不大于0.1mm；
7.工作方式：间歇式工作，连续式工作。
