| 产地 | 上海 |
|---|---|
| 额定电压 | 24V |
| 功率 | 0.1—0.8 |
| 接口类型 | RS485 |
| 适用电机 | 步进电机 |
| 速度响应频率 | 250 |
| 品牌 | 研蓝 |
| 型号 | PMC006 |
| 加工定制 | 端口定制 |

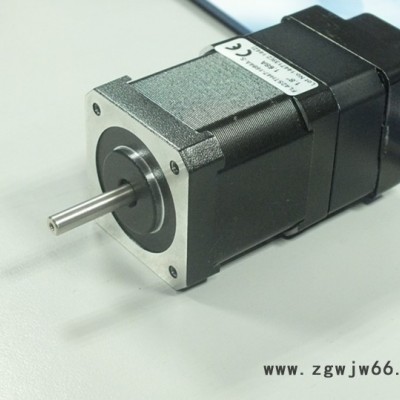

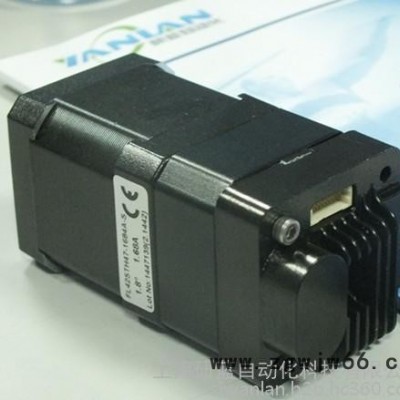

高性价比RS485总线控制微型步进电机控制器-PMC006（驱动控制一体化）
智能总线驱控一体化产品概述
PMC006xx 是一种微型一体化步进电机控制器，可直接安装在42系列步进电机的后盖上，该系列控制器提供基于RS485或CANopen总线控制，使用PMC006xx 步进电机控制器可以轻松实现多个节点工控网络系统。
PMC006xx 提供非常易用的自编程功能，即使是没有任何软件编程经验的工程师，也可以通过简单的勾选来实现复杂的控制流程，结合丰富的接口IO，使得PMC006xx能够脱离上位机自动离线执行，这特别适合于各种医疗、环保和自动化仪器领域。
智能总线驱动控制器特性概述
PMC006是使用RS485总线通讯的微型智能步进电机驱动控制器，加上对应法兰后，可以直接固定在42/57等系列的步进电机上。PMC006控制器包括通讯、运动控制、加减速、传感器输入控制、TTL电平输出、自编程（内部可编程）等PMC006体积小巧满足设备结构紧凑的需求。借助优异的控制算法，运行平稳、噪音低免费提供调试程序方便用户即插即用，提供完整的函数库方便用户二次开发。合理的成本控制，适用广泛。
.................................................................................................................................................................
简化运动控制
步进电机驱动控制系统
.................................................................................................................................................................
技术参数特性
工作电压 | 8 至 36V DC |
相电流 | 额定电流2 A，可调节至4A（峰值电流） |
接口 | RS485 |
细分 | 1/1、1/2、1/4、1/8、1/16、1/32、1/64、1/128 |
步进频率 | 整步时 16 kHz，微步距时为相应的倍数（例如1/64步时可达） |
输入端 | 5个数字输入端，输入电压不能高于5.5 V 低于-0.5 V |
输出端 | 5个输出端口，最大 5 V/ 20m A |
衰减电流 | 软件可设 |
保护电路 | 过压、欠压（有）、温度> 80 C（有） |
温度范围 | -40 至 85 °C |
.................................................................................................................................................................
简化运动控制
步进电机驱动控制系统
.................................................................................................................................................................
技术参数：
供电电压：8-36V 宽范围电压供电
持续电流：输出电流 0.5A ~ 3A（有效值），指令可调整
微步细分：支持 0/2/4/8/16/32/64 等多种细分精度接口
控制：RS485
运行模式：位置模式，速度模式，离线自动运行模式
输入输出：10个通用数字I/O
2个限位输入
适用电机：支持 4/6/8 线两相或四相步进电机
加减速控制：指令可配置加速度控制，最大速度控制
中间出轴设计：中间通孔设计，便于安装和调节电机轴
脱机/使能：指令控制
产品尺寸：42.3*42.3*18mm
产品亮点（对比同类产品）
1、微型设计，安装方便，亦可以方便与电机集成一体化
2、网络化智能控制，RS485组网
3、自编程流序控制，适用方便
4、提供软件函数接口，方便二次开发
5、丰富IO接口，传感器输入输出控制
6、成本控制合理，适用对成本有苛刻要求的场合(小型医疗仪器，流体控制，其它)
型号版本
Type | Min. Operating Voltage | Max. Operating Voltage | Nominal Current | Controller for | Interface |
PMC006 | 12 | 36 | 0-4 | Stepper Motors | RS485 |
注：定制请咨询研蓝公司
