额定电压 | 380 |
---|---|
额定频率 | 50 |
防护等级 | IP55 |
绝缘等级 | F |
安装形式 | 座式安装 |
品牌 | 共威(原新乡威猛) |
型号 | BZD-30-6 |

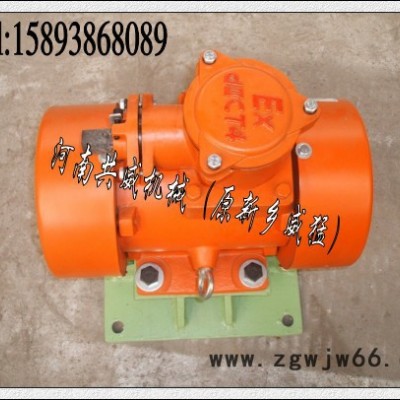

一、BZD防爆电机(隔爆电机)使用范围:
BZD系列户外隔爆型振动三相异步电动机(简称防爆型振动电机)。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业. 此外,在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用.
二、BZD防爆电机(隔爆电机)工作原理:
BZD防爆电机(隔爆电机)其工作原理和通用型振动电机类似, 是利用两端的偏心块高速旋转产生振动力作为振动源.该系列防爆振动电机具有设计合理、结构紧凑、激振效率高、节能、寿命长、运行可靠,安装调试方便等优点,可作为振动料斗、振动筛、圆振筛、振动给料机、振动输送机的要求防爆环境工作振动源.
三、BZD防爆型振动电机的维修与保养:
保养维护好振动电机是工作安全、可靠,延长使用寿命的保障。
1.防爆型振动电机的轴承要定期(1000小时)用油枪向轴承室注壳牌爱万利EP2高温润滑脂,每个轴承注量为5-10cc。不准乱用其它牌号的润滑脂。
2.该机在累计运行达5000小时后应拆卸全面检修保养,并对轴承及轴承盖进行清洗同时检查轴承,更换磨损严重的轴承,然后填充油量为空间体积1/3-1/2的润滑脂。
3.该机库存半年以上,安装使用前应对轴承拆卸清洗换油。
4.该机每年须进行一次大清理,对电机内部积垢,油污进行清洗,此工作可与换油工作同时进行。
四、BZD防爆电机的技术参数表:
BZD隔爆型振动电机型号说明:
型号 | 级数 | 额定激振力 | 额定功率 | 额定电压 | 额定电流 | 额定频率 | 振频次 (/min) | 接法 | 绝缘等级 | 工作定额 | 防护等级 | |
规格 | (kn) | (kw) | (V) | (A) | Hz | |||||||
BZD | 2.5 | 2 | 2.5 | 0.25 | 380 | 0.75 | 50 | 2800 | Y | F | SⅠ | IP55 |
4 | 0.13 | 380 | 0.42 | 1380 | ||||||||
6 | 0.2 | 380 | 0.72 | 900 | ||||||||
5 | 2 | 5 | 0.4 | 380 | 1 | 2800 | ||||||
4 | 0.25 | 380/415 | 0.90/0.68 | 1380 | ||||||||
6 | 0.4 | 380 | 1.3 | 900 | ||||||||
8 | 2 | 8 | 0.55 | 380 | 1.31 | 2800 | ||||||
4 | 0.45 | 380 | 1.5 | 1380 | ||||||||
6 | 0.55 | 380 | 1.7 | 920 | ||||||||
10 | 2 | 10 | 0.75 | 380 | 1.72 | 2820 | ||||||
4 | 0.55 | 380 | 1.8 | 1380 | ||||||||
6 | 0.75 | 380/660 | 2.10/1.21 | 920 | ||||||||
16 | 2 | 16 | 1.1 | 380 | 2.5 | 2850 | ||||||
4 | 0.75 | 380 | 2.3 | 1410 | ||||||||
6 | 1.1 | 380 | 3.37 | 940 | ||||||||
20 | 2 | 20 | 1.5 | 380 | 3.5 | 2850 | ||||||
4 | 1.1 | 380 | 3.3 | 1410 | ||||||||
6 | 1.5 | 380/660 | 3.78/2.2 | 940 | △/Y | |||||||
30 | 4 | 30 | 1.5 | 3.70/2.20 | 1410 | Y | ||||||
6 | 2.2 | 5.36/3.07 | 950 | △/Y | ||||||||
40 | 4 | 40 | 1.85 | 4.70/2.70 | 1410 | Y | ||||||
6 | 3 | 8.00/4.60 | 950 | △/Y | ||||||||
50 | 4 | 50 | 2.2 | 5.40/3.10 | 1430 | |||||||
6 | 3.7 | 7.60/4.30 | 940 | |||||||||
75 | 4 | 75 | 3.7 | 8.70/5.00 | 1430 | |||||||
6 | 5.5 | 13.00/7.50 | 940 | |||||||||
100 | 4 | 100 | 5.5 | 12.50/7.20 | 1440 | |||||||
6 | 7.5 | 15.00/8.70 | 960 | |||||||||
130 | 4 | 130 | 7.5 | 16.80/9.70 | 1440 | |||||||
6 | 10 | 22.50/13.00 | 960 |
