| 产品属性 | 全闭环伺服步进电机 |
|---|---|
| 相数 | 2 |
| 电流(A) | 5.8 |
| 转矩(N.M) | 4 |
| 品牌 | 时代超群 |
| 型号 | 60EBP143ALC-TF0 |
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||

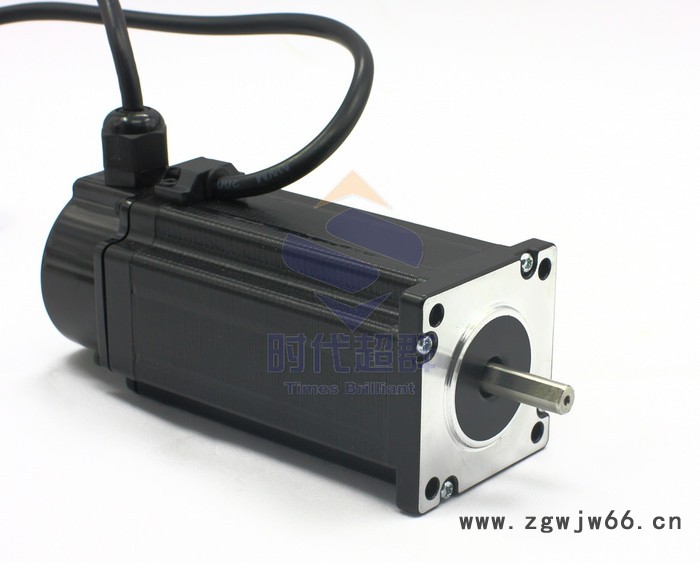

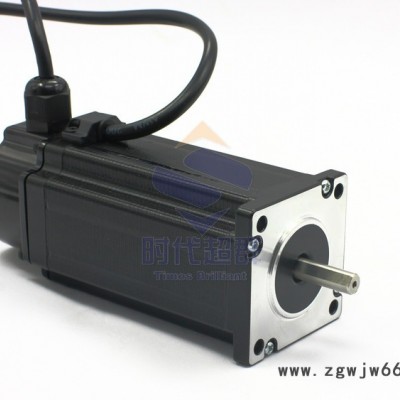

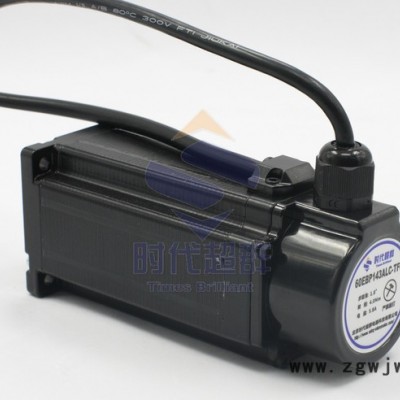

此款电机为57/60系列带编码器全闭环步进电机;带有1000P的编码器实现全面闭环 防止丢步。保持转矩4N.M 电流 5.8A 最高转速2000转以上 额定转速1200以内。充分的弥补了步进电机不能上高速的弊端。驱动器带有数码管显示实时转速，和报警显示。更直观方便！电机和编码器配套的有两根配送的线缆~长达1800mm插头式连接更方便简洁！

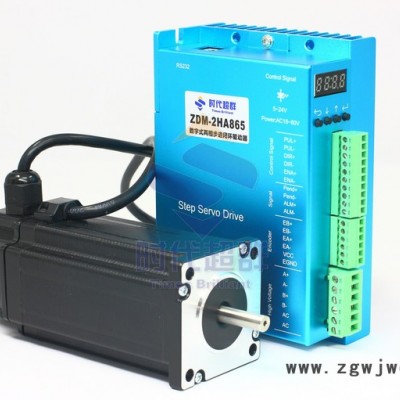

驱动器带四位数码管显示 可显示实时转速和报警！
| 型号 | 步距角 ° | 相数 | 电流 A | 电阻 Ω | 电感 Hm | 保持转矩 N.M | 编码器 P |
| 60EBP115ALC-TF0 | 1.8 | 2 | 5.8 | 0.5 | 1.3 | 3 | 1000 |
| 60EBP133ALC-TF0 | 1.8 | 2 | 5.8 | 0.6 | 1.6 | 3.5 | 1000 |
| 60EBP143ALC-TF0 | 1.8 | 2 | 5.8 | 0.69 | 2.11 | 4 | 1000 |
L=112mm
编码器线定义
| 白 | 红 | 黄 | 绿 | 蓝 | 黑 |
| EGND | VCC | EB+ | EB- | EA- | EA+ |
电机线定义
| 白 | 绿 | 蓝 | 黑 |
| A+ | A- | B+ | B- |
新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，彻底克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，并且成本相对于传统交流伺服系统的来讲具有极高的成本优势。本驱动器适合于各种中小型自动化设备和仪器，例如：木工雕刻机、线束加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。技术特点采用全新 32 位电机控制专用 DSP 芯片； 采用先进的矢量型闭环控制技术； LED 数码管显示配按键操作，直观明了，操作方便；静态电流和动态电流可以任意设置（有效值 0---6.5A 范围内）；可适配驱动 (57/60) 和 86 系列混合式闭环步进电机；光电隔离信号输入/输出； 脉冲响应频率最高可达 200KHz； 提供 16 档通用细分选择，最大 256 细分（51200 脉冲/转）； 提供与各种脉冲源相匹配的电子齿轮；具有过流、过热、过压和跟踪误差超差等保护；
