加工定制 | 是 |
---|---|
功率 | 0.2(KW) |
额定电压 | 12 至24(V) |
产品认证 | CE ROSH |
速度响应频率 | 16(KHz) |
适用电机 | 步进电机 |
品牌 | 其他 |

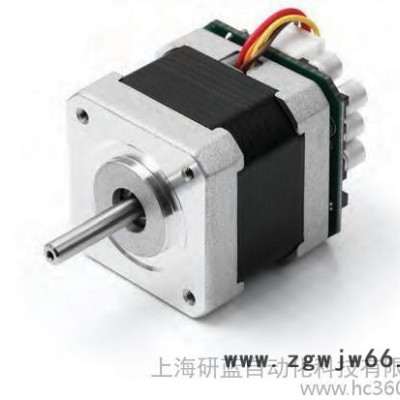

型号 | YL-CI12 |
YL-CI12步进电机控制器的优点是调试快。该功率模块成本低,适于批量使用。电机控制器可使用多种选件,从而大幅减少占用空间、节约成本。由于电机控制器中集成有镇流器电路,通常无需使用外部电容器
介绍:
YL-CI12步进电机控制器的优点是调试快。该功率模块成本低,适于批量使用。电机控制器可使用多种选件,从而大幅减少占用空间、节约成本。由于电机控制器中集成有镇流器电路,通常无需使用外部电容器优点:
· 借助于软件型dspDrive ®电流控制器,可在各转速下达到**运行性能。
· 通过在脉冲方向模式中内插微步距,即便在整步中也能像在高分辨率的1/64微步距中一样平稳转动。由此,SMCI12电机控制器特别适用于CNC以及其它多轴应用。
· 通过基于Java的编程语言,可编写独立、分散式的应用程序,无需上级控制器。
理想应用环境
Multi-axis applications (Ethernet, EtherCAT, CANopen) 多轴应用(以太网,EtherCAT,CANopen) | Positioning tasks with load changes 随着负载的变化定位任务 |
Windings 绕线机 | Belt drives (start/stop, positioning) 带传动(启动/停止,定位) |
Dosing pumps, filler systems 加药泵,填料系统 | Semi-conductor mounting 半导体安装 |
Wafer production 晶圆生产 | Textile machines, industrial sewing machines 纺织机,工业缝纫机 |
Robotics 机器人 | Testing and inspection systems 测试和检验系统 |
Applications that require smooth operation, 需要平稳运行的应用 | short settling times and precision positioning 短的建立时间和定位精度 |
技术参数表
工作电压 | 12至24V DC |
相电流 | 额定电流1.8 A,可调节至2.7 A |
接口 | RS485 4针或CANopen |
运行方式 | RS485:位置、转速、标志位、脉冲方向、模拟、控制杆CANopen:位置、自动归位模式、速度模式、插补位置模式(依据CAN标准DS402) |
1/1、1/2、1/4、1/5、1/8、1/10、1/32、1/64、自适应、进给常量 | |
步进频率 | 整步时16 kHz,微步距时为相应的倍数(例如1/64步时可达1MHz) |
输入端 | 6个数字输入端(TTL),1个模拟输入+10 / -10 V |
输出端 | 3个集电极开路输出门**大24 V / 0.5 A |
电流下降 | 0 - **可调 |
保护电路 | 过压、欠压、温度> 80° C |
温度范围 | 0至+ 40°C |
