产品属性 | 混合式步进电机 |
---|---|
相数 | 2 |
电压(V) | 12-24 |
转矩(N.M) | 0.5 |
品牌 | 时代超群 |

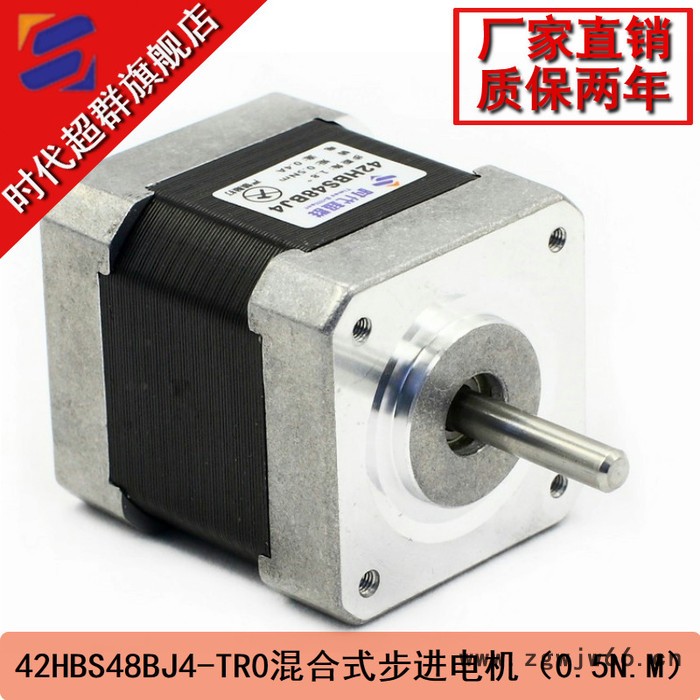

型号 | 42HBS48BJ4-TR0 |
42步进电机
**
质保两年
1.使用范围:该规格书适用于42BYG250混合式步进电动机.2.类型和规格:2.1驱动方式:恒流斩波驱动;2.2励磁方式:1-2相励磁(两相四拍运行).可正反向旋转;2.3转向:按A-B-C-D-A顺序通电,从轴伸端看C.W;2.4额定电流(单相):0.4A DC;2.5额定电压:12V;2.6步距角:1.8°;2.7绝缘等级:B级绝缘;3.参数3.1工作条件:环境温度:-24~60℃;相对湿度: 90%MAX;安装位置:轴水平或垂直安装;3.2试验条件(以上参数在正常试验大气条件测定;3.3绕组直流电阻(20℃): 30Ω±10%;3.4绕组电感: 32mH±20%;3.5定位转矩: 11.8mN.m REF.;3.6保持转矩(两相同时通电): ≥210mN.m(I=0.4A);3.7**大空载起动频率: ≥2000pps;3.8**大空载运行频率: ≥3000pps;3.9温升(两相同时通以额定电压12V):﹤80 K;3.10步距角精度: 1.8°±0.09°;3.11转动惯量: 38g.cm2;3.12重量: 0.20Kg REF;3.13轴向间隙:≤0.08mm;3.14径向间隙≤0.02mm;3.15轴伸径向图跳动:≤0.025mm;3.16安装配合面垂直度:≤0.03mm;3.17安装配合面同心度:≤0.05mm;3.18绝缘电阻 电机定子铁芯与接线端子间冷态绝缘电阻应大于100MΩ(用DC500V兆欧表测量).;3.19介电强度 电机定子铁芯与接线端子间应能承受AC600V/lS不击穿,泄漏电流小于1mA .
型号 | 步距角 | 静转矩 Nm | 电压VDC | 电流 A | 轴长 mm | 轴径 mm | 重量 kg |
42HBS48BJ4-TR0 | 1.8 | 0.5 | 12 | 0.4 | 22 | 5 | 0.33 |
接线实例
黄=A+ 红=A-
绿=B+ 黑=B-
配套驱动器
