| 加工定制 | 是 |
|---|---|
| 功率 | 100（KW） |
| 额定电压 | 220（V） |
| 产品认证 | 标准 |
| 速度响应频率 | 200（KHz） |
| 适用电机 | 华大，米格，安川，三菱伺服电机和步进电机 |
| 品牌 | 南京澜德 LAND 数控系统 |

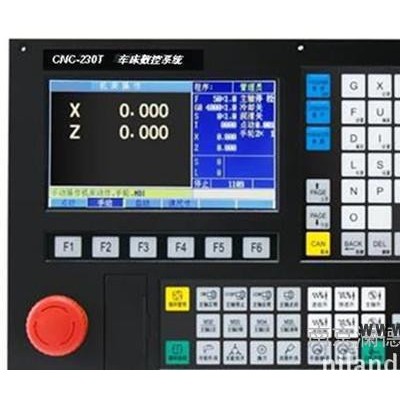

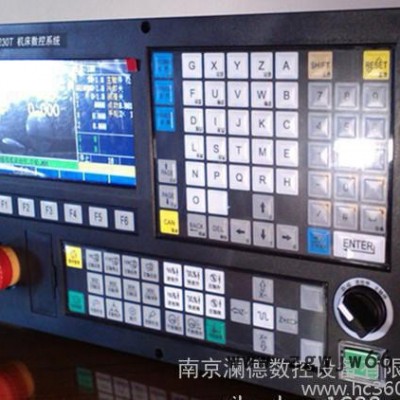

| 型号 | 车床数控系统 CNC-230T |
CNC-230T二轴数控系统概况采用16位高速CPU，硬件插补，0.001mm级精度，**高速度30m/min。 主板采用多层线路板，表贴元件，大规模可编程逻辑阵列，集成度高。 整机工艺结构合理，抗干扰能力强，可靠性高。 完善的自诊断功能，输入、输出实时显示，出现异常立即报警。 具有子程序及嵌套功能、刀补功能、坐标系重设等。 屏幕为7英寸TFT彩色液晶显示器。 全中文界面，菜单式操作，完整的帮助信息，详细的参数说明，操作更方便易学。 2MB电子盘**保存数据，出错后可快速恢复。 I/O端口用户可自行重定义。 RS232通讯接口、USB接口，与PC机双向通讯，方便灵活。 系统软件用户可自行升级。操作分级管理，更安全，更科学。 宏程序功能，允许用户自行设计新指令。 各轴独立控制，轻松实现伺服、步进混用。 技术参数
控制联动轴数 | X、Z轴联动 |
**小移动单位 | 0.001mm |
**大指令值 | ±99999.999mm |
配套电机 | 伺服/步进（参数选择） |
快速移动速度 | 伺服30000mm/min步进10000mm/min |
快速移动倍率 | 0~** |
进给速度范围 | 0.01~20000mm/min |
进给速度倍率 | 0~300% |
每分钟进给/每转进给 | 有 |
恒线速控制 | 有 |
宏程序功能 | 有 |
插补方式 | 直线、圆弧、螺纹、循环等 |
单一/复合循环 | 有 |
螺纹切削 | 直螺纹、锥螺纹、多头螺纹、螺纹旋进、螺纹退尾、螺纹赶刀 |
单程序段 | 有 |
任意段启动 | 有 |
子程序调用 | 有 |
直径/半径编程 | 有 |
圆弧半径R指定 | 有 |
手轮 | 选配（带轴选标准手轮） |
刀具补偿 | 刀具长度补偿、刀尖半径补偿 |
反向间隙 | 有 |
主轴功能 | 档位控制、模拟量控制 |
电子齿轮 | 1~127：1~127 |
电机方向 | 用参数调整 |
旋转轴 | 可设定任意轴和旋转范围 |
限位 | 软限位、硬限位 |
返回参考点 | 粗定位、精定位 |
刀具偏置 | 10个 |
对刀方式 | 实测方式、修调方式 |
坐标修调 | 有 |
自诊断功能 | 有 |
手动/自动 | 可自由切换 |
输入/输出口 | 输入36个，经光电隔离。输出16个，可直接驱动24V直流继电器。每个输出口均带有自恢复熔丝，由于误接线而损坏接口电路的情况可以避免。 |
辅助功能 | 点动、手动、MDI、自动方式、控制主轴正转、反转、停止、冷却启停、定时润滑、夹紧/松开 |
显示界面 | 7英寸TFT彩色液晶显示器，全中文菜单带操作提示，报警提示参数说明，帮助信息。 |
开机画面 | 用户可重设计 |
报警信息 | 驱动器报警、超程报警、系统错误报警、编程错误、外部信息报警 |
程序容量 | 2MB电子盘 |
程序编程 | 相对/**混合编程全屏自由编辑 |
通讯功能 | 有 |
结构安装形式 | 分体嵌入安装 |
安装尺寸
