| 产品属性 | 混合式步进电机 |
|---|---|
| 相数 | 2 |
| 电压(V) | 12-24 |
| 转矩(N.M) | 0.21 |
| 品牌 | 时代超群 |
| 型号 | 42HBS33BJ4-TR0 |

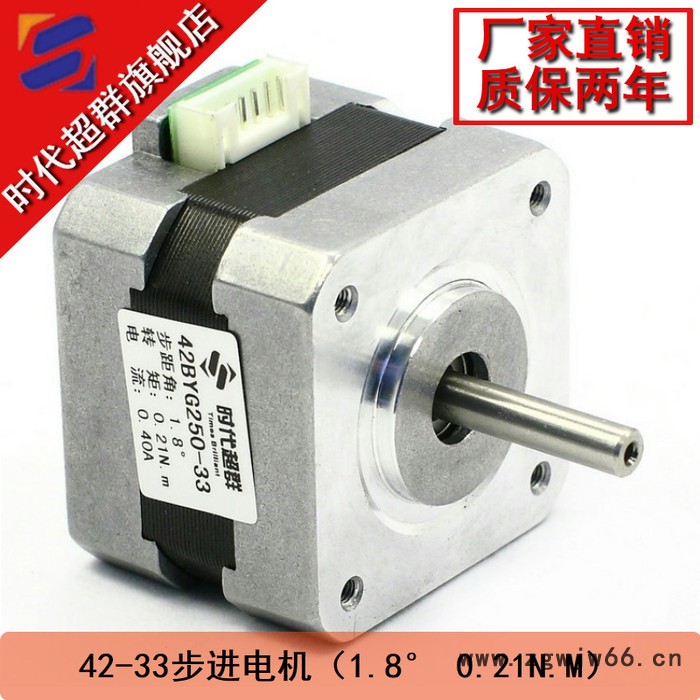

42步进电机
厂家直销
质保两年
主要特点： 高转速 低惯量 低噪音
1.使用范围:该规格书适用于42BYG250混合式步进电动机.2.类型和规格:2.１驱动方式:恒流斩波驱动；2.２励磁方式:1-2相励磁(两相四拍运行).可正反向旋转；2.３转向:按A-B-C-D-A顺序通电,从轴伸端看C.W；2.４额定电流(单相):0.4A DC；2.５额定电压:12V；2.６步距角:1.8°；2.７绝缘等级:B级绝缘；3.参数3.1工作条件:环境温度:-24～60℃;相对湿度: 90％MAX;安装位置:轴水平或垂直安装；3.2试验条件(以上参数在正常试验大气条件测定；3.3绕组直流电阻(20℃): 30Ω±10％；3.4绕组电感: 32mH±20％；3.5定位转矩: 11.8mN.m REF.；3.6保持转矩(两相同时通电): ≥210mN.m(I=0.4A)；3.7最大空载起动频率: ≥2000pps；3.8最大空载运行频率: ≥3000pps；3.9温升(两相同时通以额定电压12V):﹤80 K；3.10步距角精度: 1.8°±0.09°；3.11转动惯量: 38g.cm2；3.12重量: 0.20Kg REF；3.13轴向间隙:≤0.08mm；3.14径向间隙≤0.02mm；3.15轴伸径向图跳动:≤0.025mm；3.16安装配合面垂直度:≤0.03mm；3.17安装配合面同心度:≤0.05mm；3.18绝缘电阻 电机定子铁芯与接线端子间冷态绝缘电阻应大于100MΩ(用DC500V兆欧表测量).；3.19介电强度 电机定子铁芯与接线端子间应能承受AC600V/lS不击穿,泄漏电流小于1mA .
| 型号 | 步距角 | 静转矩 Nm | 电压VDC | 电流 A | 轴长 mm | 轴径 mm | 重量 kg |
| 42HBS33BJ4-TR0 | 1.8 | 0.21 | 12 | 0.4 | 22 | 5 | 0.2 |
（项目） | （规格） |
步进角精度 | 加减5％（整步，无负载） |
电阻精度 | 加减10％ |
电感精度 | 加减20％ |
电压 | 80℃Max |
温升 | 12V |
环境温度 | -10℃- +55℃ |
绝缘等级 | B级 |
转轴径向跳动 | 0.06mmMax (负载450g) |
转轴轴向跳动 | 0.08mmMAX(负载450g) |
尺寸图
黄=A+ 红=A-
绿=B+ 黑=B-
配套驱动器
