| 型号 | 86型 8NM |
|---|---|
| 加工定制 | 是 |
| 配件名称 | 失压制动器 |
| 规格型号 | 86型 8NM |
| 类型 | 驻车 |
| 适用机型 | 步进电机 |
| 品牌 | 昱凯电气 |
| 适用机型品牌 | 步进电机 |
| 适用机型型号 | 步进电机 |
用途
本系列电磁失电制动器是通电电磁吸合，断电时，弹簧加压，实现摩擦制动，主要与Y系列电机配套成YEJ系列电磁制动三相异步电机。适用于冶金，建筑，化工，食品，机床，包装，舞台，电梯，轮船等机械中，实现快速停车，定位准确，安全制动等目的。
使用条件
本系列制动器在下列条件下能可靠的工作
1.海拔高度不超过2000米，空气相对湿度不超过85%;
2.周围介质中，无足以腐蚀金属和破坏绝缘的气体和尘埃；
3.工作环境温度-5~+40℃，摩擦片表面不得有油污；
4.绝缘等级为B级，防护等级为IP23，电压波动范围不超过+5%和-15%；
5.工作气隙不得超过**大工作气隙；
6.安装方式：轴向水平安装，轴向垂直安装；
7.工作方式：间歇式工作，连续式工作。
产品结构和工作原理

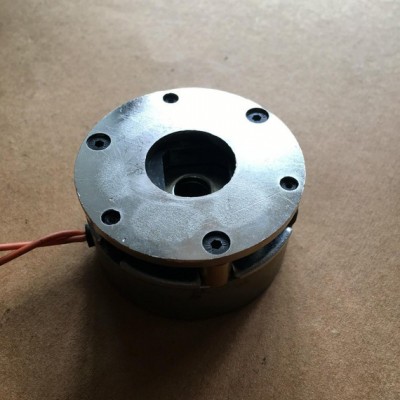

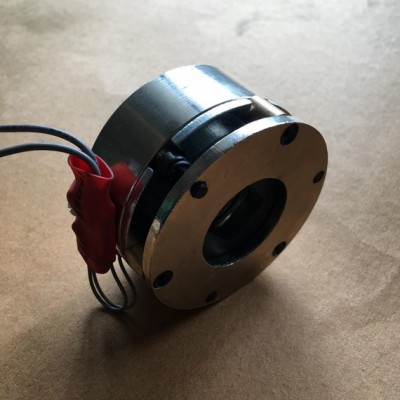

该系列制动器由磁轭体，励磁线圈、弹簧、制动盘、衔铁、花键套、手动释放装置等组成。安装于电机后端盖上（或设备的法兰盘上），调整安装螺钉使气隙到规定值；花键套固定于轴上，制动盘在花键套上可轴向滑动，制动时产生制动力矩。
当制动器的线圈通电时，线圈产生磁场，衔铁被磁力吸向磁轭，衔铁与制动盘脱开，此时制动盘被电机轴带着正常转动；当线圈断电时，磁场消失，衔铁被弹簧的作用力推向制动盘，产生摩擦扭矩而制动。
扳动“手动释放装置”或拧紧“螺钉释放装置”，也可使衔铁释放，方便设备的安装和调节0
