| 产品属性 | 混合式步进电机 |
|---|---|
| 相数 | 2 |
| 电压(V) | 12-24 |
| 转矩(N.M) | 0.1 |
| 品牌 | 时代超群 |
| 型号 | 39HBS22BJ4-TR0 |
已经是优惠价格了，5套以下勿杀价量多优惠。
现货拍下即发货，缺货会通知

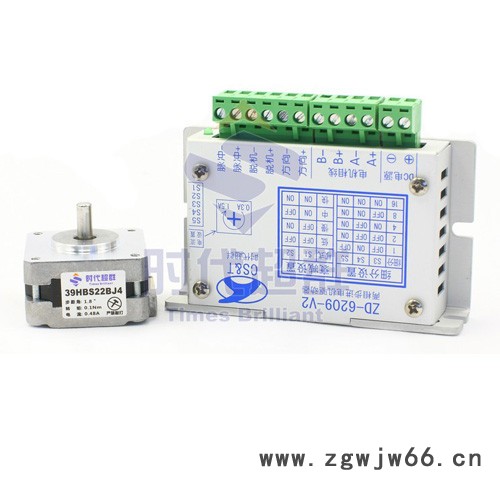

套装分解（整套购买优惠） | |||||||
类型 | 型号 | 步距角 （°） | 电压 （V） | 电流 （A） | 静转矩 （Nm） | 重量 （Kg） | 单买价格 |
步进电机 | 39BYG250-22 | 1.8 | 12 | 0.48 | 0.10 | 0.13 | 36 |
步进驱动器 | ZD-6209-V2 |
| 8V-32V | 1.5 | 16细分 | 0.5 | |
. 使用范围:
该规格书适用于39BYG250混合式步进电动机.2. 类型和规格:2.1 驱动方式:恒流斩波驱动:2.2 励磁方式:1-2相励磁(二相八拍运行).可正反向旋转2.3 转向:按A -B -C -D -A顺序通电,从轴伸端看C.W2.4 额定电压: DC 12V2.5 步距角:1.8°2.6 绝缘等级: B级;3.参数3.1工作条件:环境温度: -24～50℃;相对湿度: 90％MAX;安装位置: 轴水平或垂直安装;3.2 试验条件(以上参数在正常试验大气条件测定)；3.3 定位转矩: 11.8mN.m REF.；3.4 保持转矩(两相同时通电): ≥120mN.m(I=0.46A)；3.5 最大空载起动频率: ≥1500pps;3.6 最大空载运行频率: ≥2000pps;3.7 温升(两相同时通以额定电压12V):﹤80 K;3.8 步距角精度: 1.8°±0.09°;3.9 转动惯量: 20g.cm2;3.10 重量: 0.14Kg REF;3.11 轴向间隙:≤0.08mm;3.12 径向间隙≤0.02mm;3.13 轴伸径向图跳动:≤0.025mm;3.14 安装配合面垂直度:≤0.03mm;3.15 安装配合面同心度:≤0.05mm;3.16 绝缘电阻 电机定子铁芯与接线端子间冷态绝缘电阻应大于100MΩ( 用DC500V 兆欧表测量).3.17 介电强度 电机定子铁芯与接线端子间应能承受AC600V/lS不击穿, 泄漏电流小于1mA
有很多朋友问关于步进电机能达到多少转速，为了满足大家的需要，我们做了一个测试实验。，实验是采用的ZD-8731驱动器，ZD-6209-V2 和ZD-8731 的效果是差不多的。仅供参考，以实际为准配套名称 | 设置参数，电流，细分 | 以20K为脉冲信号黑色为实际转速，红色是理论值 |
39byg250-22+ZD-8731 用MC-1+开关电源25W12V | 0.4A、1细分时的空载最高转速 | 360rpm（6000rpm） |
0.4A、2细分时的空载最高转速 | 640rpm（3000rpm） | |
0.4A、4细分时的空载最高转速 | 400rpm（1500rpm） | |
0.4A、16细分时的空载最高转速 | 440rpm（375rpm） | |
39byg250-22+ZD-8731 用MC-1+开关电源35W24V | 0.4A、1细分时的空载最高转速 | 500rpm（6000rpm） |
0.4A、2细分时的空载最高转速 | 1100rpm（3000rpm） | |
0.4A、4细分时的空载最高转速 | 650rpm（1500rpm） | |
0.4A、16细分时的空载最高转速 | 460rpm（375rpm） | |
39byg250-22+ZD-6209-V2C 用开关电源25W12V | 0.4A、1细分时的空载最高转速 | 350rpm（6000rpm） |
0.4A、2细分时的空载最高转速 | 600rpm（3000rpm） | |
0.4A、4细分时的空载最高转速 | 630rpm（1500rpm） | |
0.4A、8细分时的空载最高转速 | 410rpm（750rpm） | |
0.4A、16细分时的空载最高转速 | 350RPM（375rpm） | |
39byg250-22+ZD-6209-V2C 用开关电源35W24V | ||
0.4A、1细分时的空载最高转速 | 600rpm（6000rpm） | |
0.4A、2细分时的空载最高转速 | 1100rpm（3000rpm） | |
0.4A、4细分时的空载最高转速 | 850rpm（1500rpm） | |
0.4A、8细分时的空载最高转速 | 740rpm（750rpm） | |
0.4A、16细分时的空载最高转速 | 370rpm（375rpm） | |
根据上述所述，步进电机在20K脉冲的情况下，步进电机的最高转速为1100RPM。步进电机是应用于低速运行，效果佳，扭矩大。高速时，扭矩减弱。电压越高，同等脉冲，同等细分，同等电流的情况下，电压高，转速快。
| ||
