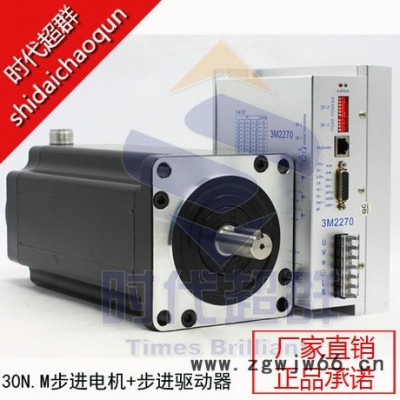

| 产品属性 | 130步进电机套装 |
|---|---|
| 相数 | 3 |
| 电压(V) | 110-220 |
| 转矩(N.M) | 30 |
| 品牌 | 时代超群 |
| 型号 | 130HCY230AH3-TK0 |
一般规格:
步距角：0.6°/1.2°
工作电压：80-350V
温升：85K Max
环境温度：-40℃--+55℃
绝缘等级：B级
绝缘电阻：500VDC100MΩ Min
绝缘强度：1000VAC50Hz1mA Min
| 型号 Model | 老型号 old Model | 相数 Phase | 步距角 Step Angle | 静转矩 Torque (Nm) | 电流 Current (A) | 相电阻 Resistance (Ω) | 相电感 Inductance (mH) |
| 130HCY230AH-TK0 | 130BYG350-230 | 3 | 1.2 | 30 | 5 | 0.8 | 29 |
| 130HCY250AH-TK0 | 130BYG350-250 | 3 | 1.2 | 36 | 5 | 0.8 | 25 |
| 130HCY290AH-TK0 | 130BYG350-290 | 3 | 1.2 | 50 | 6 | 0.7 | 30 |
L=200mm L1=45mm
航空接插件定义：
配套驱动器（点击图片进入详情页）
1、概述ZD-3HE2207L是本公司基于十几年马达驱动器研发经验开发成功的一款全数字式三相混合式步进电机驱动器，采用最新32位马达专用DSP技术，用户可以设置400-60000内的16档细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小，能够最大限度的发挥电机的性能。
2、技术特点
采用全新32位电机控制专用DSP芯片；采用先进的矢量控制算法；具有内部脉冲测试功能；静态电流和动态电流可以任意设置（0---7.0A范围内）；可驱动86-130系列高压三相混合式步进电机；光耦隔离差分信号输入；脉冲响应频率最高可达500KHZ；细分16档设定（400-60000）；具有过流、过压和过热等保护功能；支持指令控制模式；集成RS232或者RS485通信功能，并且完整支持MODBUS协议指令集；
