东芝最新开发了时序控制方式型和各相位独立控制方式(相位)型两款马达控制驱动器IC，采用两种不同的封装。
双极驱动型步进马达用于办公自动化(OA)领域(例如打印机、普通纸复印机和传真机)。我们针对办公自动化应用领域开发了4款基于BiCD(双极CMOS DMOS)工艺的产品。

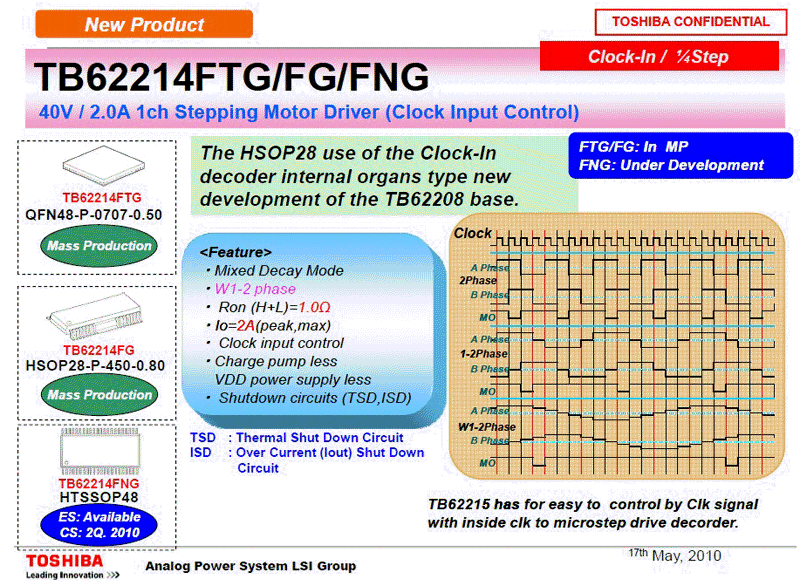

TB62214FTG和TB62214FG属于“时序控制方式”马达控制驱动器 IC，TB62218FTG和TB62218FG属于“各相位独立控制方式”马达控制驱动器 IC。

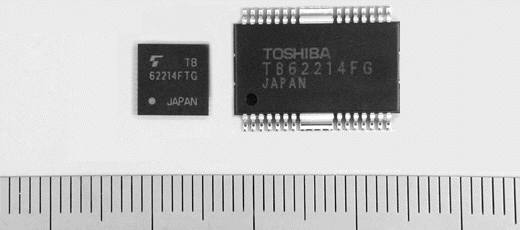

TB62214FTG和TB62218FTG采用小型无铅封装(QFN48(注 1))这是马达控制驱动器IC领域最先进的封装形式。封装尺寸为7.0 mm x 7.0 mm毫米左右。可同时满足“大电流驱动”和“小面积组装”的需求。

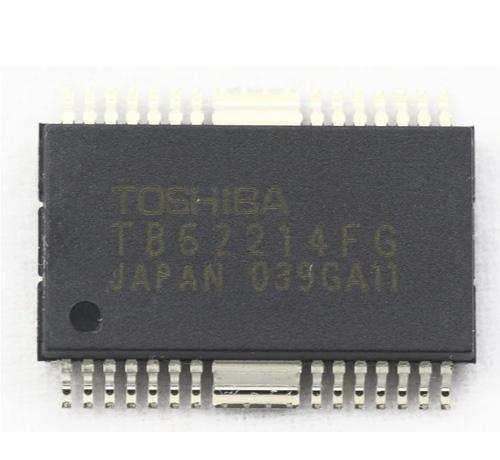

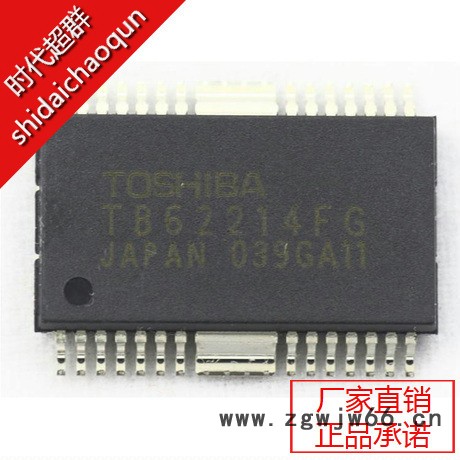

TB62214FG和TB62218FG采用HSOP28(注 2)封装，可满足流动焊接组装的需求。
这些马达控制驱动器 IC 均采用P沟道型 DMOS。这种DMOS配备高精度逻辑调压器，无需使用IC逻辑电源，允许不设置电荷泵，因此有助于减少外部元件。同时，这些IC还采用了混合衰减(注 3)和2位微步驱动(注 4)技术，可平稳驱动步进马达。
步进马达用于办公自动化产品(打印机、普通纸复印机或传真机)的活动件。
在普通纸复印机的使用中，小尺寸的多层印刷电路板是首选。因此，必须采用小型封装的大电流驱动IC。在打印机的使用中，必须采用单侧层、低成本印刷电路板。为满足这些应用，马达控制驱动器IC还必须采用流动焊接。
新产品可满足两种组装需求，一种是QFN48管脚封装(管脚间距为0.50毫米)，另一种是HSOP28管脚封装(管脚间距为0.80毫米)。QFN48管脚封装属于高密度组装， HSOP28管脚封装属于流动焊接。另外，接口也有两种，一种是时序控制方式型，另一种是各相位独立控制方式型。因此，我们开发了两种不同封装形式、两种不同接口类型的马达控制驱动器，以满足市场需求。除此之外，高压BiCD工艺和低热阻封装使这些产品能够在大电流(最大额定值为2.0 A)下运行。
您可以根据接口和封装选择适用的解决方案。
(注 1) QFN: 四侧无引脚扁平封装(注 2) HSOP: 带散热片的小外形封装(注 3) 混合衰减模式：这种电流衰减控制方案能减小发声马达噪音，提高步进精度，并降低功率耗散。(注 4) 微步驱动：这种技术可实现高速、低噪音马达驱动。(步进马达的单步在电力作用下分布，并且会产生正弦电流。特征：
BiCD工艺可实现高电压(40 V：最大额定值)、大电流驱动(2.0 A：最大额定值)和低功率损耗。Pch DMOS实现了逻辑调压器集成和无电荷泵系统。支持2相、1-2相和W1-2相(2位微步)激励模式。采用小型低热阻QFN48管脚封装(管脚间距：0.50毫米)，实现小面积组装和有效散热设计。集过电流检测、热关机和上电复位电路于一体。规格：
器件型号封装接口最大电压最大电流RONMP日程

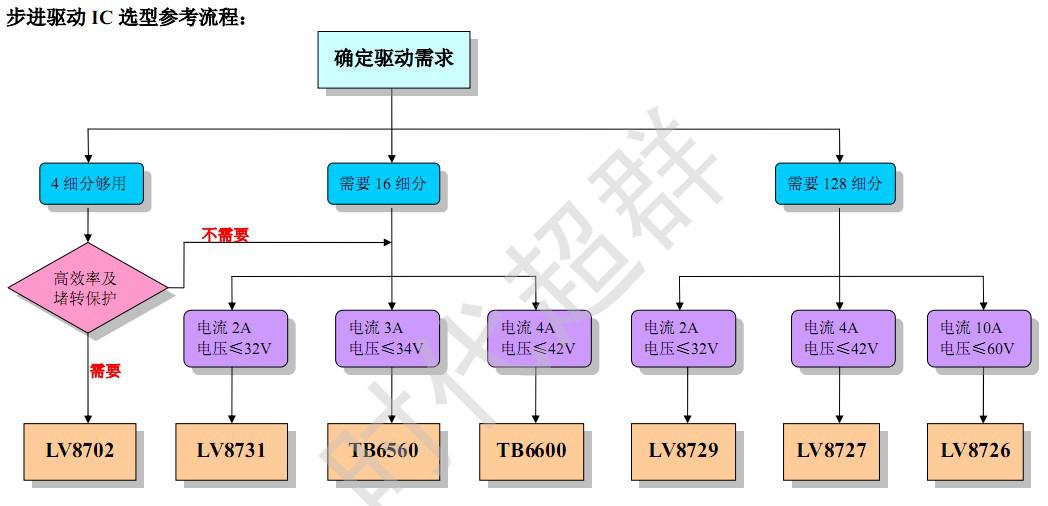

| TB62214FTG | TB62218FTG | TB62214FG | TB62218FG |
| QFN48管脚(引脚间距：0.50毫米) | HSOP28(引脚间距：0.80毫米) | ||
| CLK-In(内置解码器) | Phase(相/3线) | CLK-In(内置解码器) | Phase(相/3线) |
| 40V (VM/马达驱动管脚，最大额定值) | |||
| 2.0 A/Phase (最大额定值) | |||
| 1.1 Ω (高侧 + 低侧, Ta = 25°C) | |||
| 2009年7月 | 2009年7月 | 2009年8月 | 2009年8月 |
| 北京时代超群步进电机选型表格 | ||
| 类型 | 步进电机型号 | 配套驱动器 |
两 相 步 进 电 机 | 20BYG250-33（20mN.m,0.6A) | 单轴：ZD-6209-V2,ZD-8731双轴:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 单轴：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C调速控制驱动器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 双出轴电机 | 42BYG250-45（0.4nm，1A，双出轴） | 单轴：ZD-6209-V2,ZD-8731-V1双轴:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，双出轴） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，双出轴） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 86BYG250-113（8.5nm，4A，双出轴） | 2HD8080 | |
| 三相步进电机 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 无刷直流电机 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
