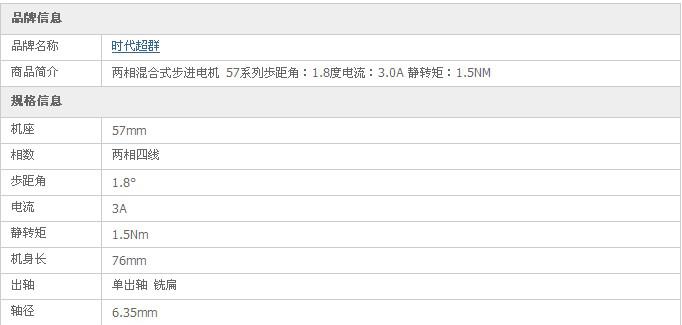

| 产品类型 | 57步进电机 |
|---|---|
| 相数 | 2 |
| 电压(V) | 12-36 |
| 转矩(N.M) | 1.5 |
| 品牌 | 时代超群 |

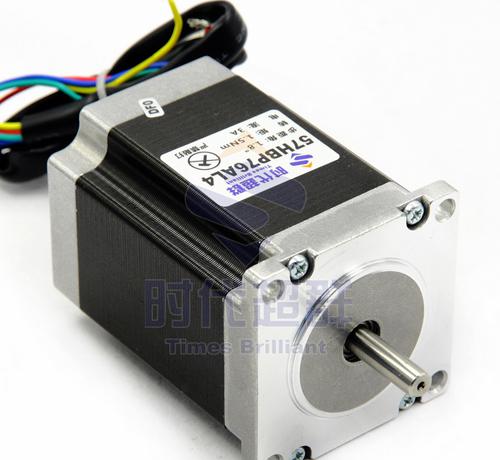

| 型号 | 57HBP76AL4-TF0 |

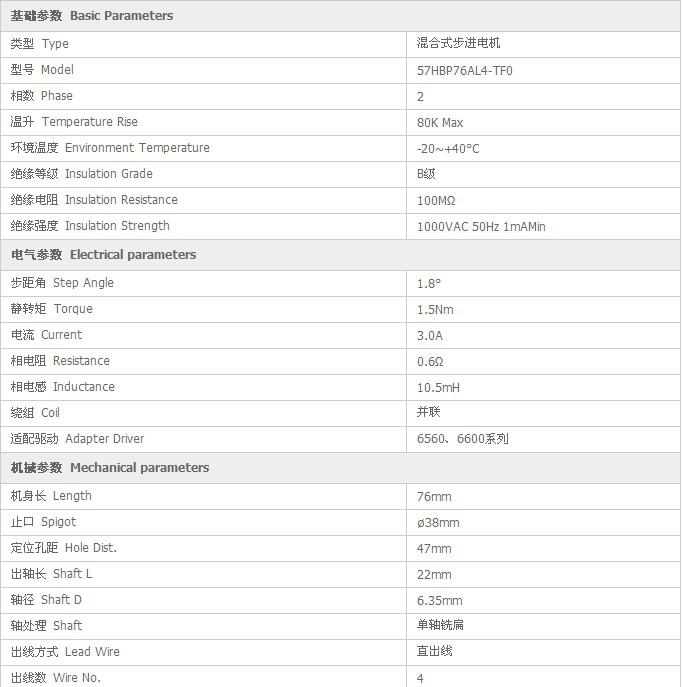

57系列步进电机参数：
| 型号 Model | 老型号 old Model | 相数 Phase | 步距角 Step Angle | 静转矩 Torque (Nm) | 电流 Current (A) | 相电阻 Resistance (Ω) | 相电感 Inductance (mH) |
| 57HBS50BJ4-TR0 | 57BYG250-50 | 2 | 1.8° | 0.7 | 0.6 | 12.3 | 40.0 |
| 57HBP56AL4-TF0 | 57BYG250-56 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
| 57HBP56AL4-TF1 | 57BYG250-56-8 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
| 57HBP56AL4-DF0 | 57BYG250-56双 | 2 | 1.8° | 0.9 | 2.0 | 0.8 | 4.5 |
| 57HBP76AL4-TF0 | 57BYG250-76 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP76AL4-TF1 | 57BYG250-76-8 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP76AL4-DF0 | 57BYG250-76双 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
| 57HBP80AL4-TK0 | 57BYG250-80 | 2 | 1.8° | 2.0 | 3.0 | 0.6 | 10.5 |
| 57HBP102AL4-TF0 | 57BYG250-102 | 2 | 1.8° | 2.2 | 3.0 | 0.8 | 3.1 |
| 57HBP112AL4-TF0 | 57BYG250-112 | 2 | 1.8° | 2.4 | 3.0 | 0.9 | 3.8 |
电机机械尺寸：

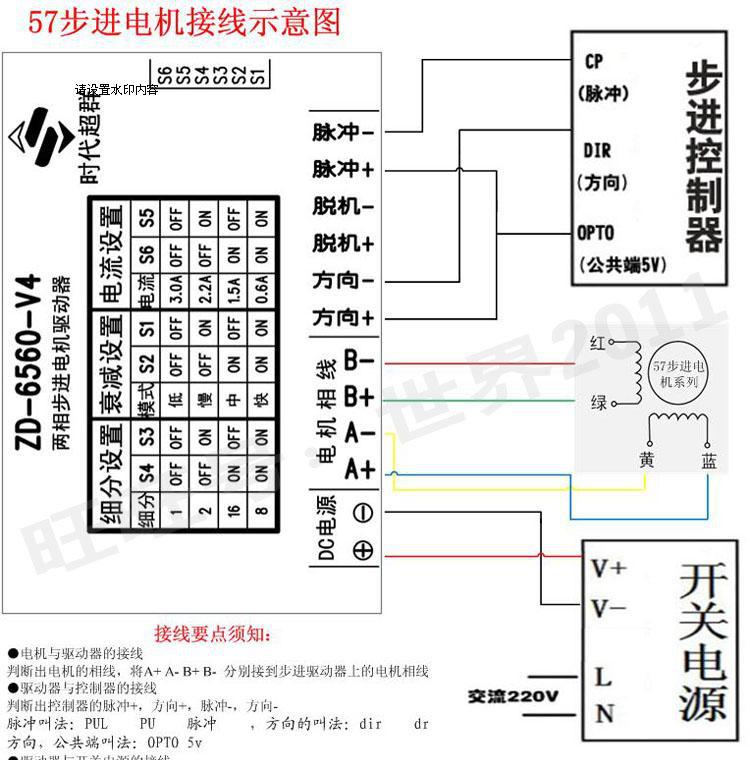

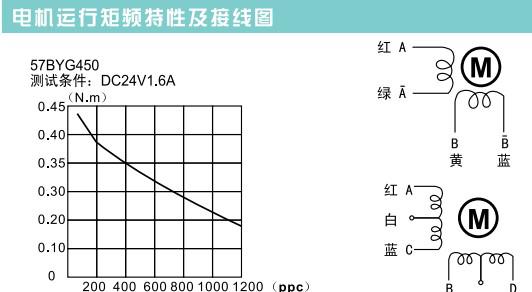

电机出线定义及曲线图：

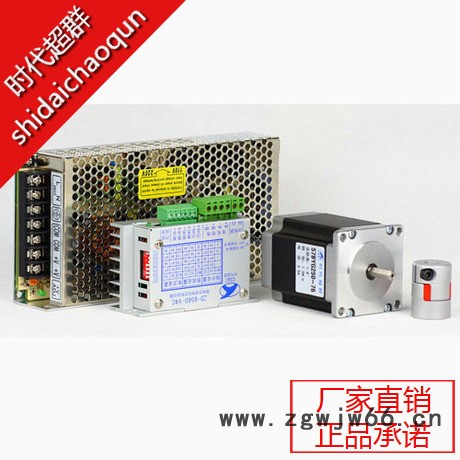

| 类型 | 电压V | 电流A | 静转矩NM | 细分 | 价格 | |
| 步进电机 | 57BYG250-76 | 24 | 3 | 1.5 | ||
| 步进驱动器 | ZD-6560-V4 | 9-32 | 3 | 4等细分可调 | ||
| 开关电源 | S-100-24 | 21 | 4.16 | |||
梅花加紧型联轴器 | ||||||
点击图片进入详情：
ZD-6560-V4步进驱动器 |
电源详情：
①.100W开关电源特性参数
| ||||||
型号 | MS-100-5 | MS-100-12 | MS-100-24 | |||
| 输出 | 直流输出电压 | 5V | 12V | 24V | ||
输出电压容差 | ±1% | ±1% | ±1% | |||
额定输出电流 | 20A | 8.3A | 4.2A | |||
输出电流范围 | 0-20A | 0-8.3A | 0-4.2A | |||
输出功率 | 100W | 100W | 101W | |||
纹波及噪音 | 80mVp-p | 120mVp-p | 150mVp-p | |||
直流电压可调范围 | -9%～+10% | ±10% | ±10% | |||
启动、上升、保持时间 | 500ms,20ms,24ms/230VAC.800ms,30ms,20ms/115VAC | |||||
| 输入 | 输入电压范围 | 90～132VAC/180～264VAC 47～63Hz(由开关选择)，254～373VDC | ||||
交流输入电流 | 2.4A/115VAC 1.2A/230VAC | |||||
效率 | 79% | 82% | 85% | |||
冲击电流 | 冷启动电流30A/230VAC | |||||
漏电流 | ＜3.5mA/240VAC | |||||
| 保护特性 | 过载保护 | 保护方式：打嗝模式，负载异常条件移除后可自动恢复 | ||||
| 环境 | 工作温度、湿度 | -10℃～+60℃;20%～90%RH(请参考负载减额曲线) | ||||
保存温度、湿度 | -20℃～+85℃;10%～95%RH无冷凝 | |||||
抗震性 | 10～500Hz，2G 10min./1周期，时长60分钟，各轴 | |||||
| 安全 | 耐压性 | 输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC | ||||
绝缘电阻 | 输入输出间：输入与地,输出与地：100M Ohms/500VDC | |||||
| 符合标准 | 安全标准 | 符合UL1012 | ||||
EMC标准 | 符合EN55022，CLASSA | |||||
| 其它 | 重量 | 0.5kg159*97*38（L*W*H） | ||||
包装 | 0.5kg/30pcs/15kg/0.9CUFT | |||||
| 备注 | 1 . 所有参数在未特别指明时，都是在2 3 0 V A C电压输入，额定负载和2 5℃条件下测量所得值。 | |||||
