| 是否可定制 | 否 |
|---|---|
| 产地 | 台湾 |
| 规格 | 行星减速机 |
| 级数 | 单级 |
| 减速比 | 1：18 |
| 类别 | 行星减速机 |
| 使用范围 | 工业 |
| 输入转速 | 200RPM |
| 用途 | 减速机 |
| 安装形式 | 卧式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 齿轮类型 | 圆柱齿轮减速机 |
| 品牌 | 台湾TWD |
| 型号 | TX200 |
| 加工定制 | 否 |
| 是否原厂 | 是 |
伺服电机搭配中空旋转型号
TXB85,TXB130,TXB200
开环步进电机搭配中空旋转型号
TX60,TX85,TX130,TX200
闭环步进电机搭配中空旋转型号
TXA60,TXA85,TXA130,TXA200
TXB85中空旋转平台参数
所配伺服电机号：100W AC伺服电机
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：2.8Nm
最大允许转速：200rpm/min（盘面DISK）
解析度P/R：依伺服马达规格
减速比：1:12
重复定位精度：±15sec
正反转角度误差：≤3min
角度传达误差：≤6min
容许推力载重：500N
容许惯性载重：10Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：1.1kg
TXB130中空旋转平台参数
所配马达型号：400W伺服马达
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：50Nm
最大允许转速：200rpm/min（盘面DISK）
解析度P/R：依伺服马达规格
减速比：1:240
重复定位精度：±15sec
正反转角度误差：≤3min
角度传达误差：≤6min
容许推力载重：2000N
容许惯性载重：50Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：4.2kg
TXB200中空旋转平台参数
所配马达型号：750W AC伺服电机
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：50Nm
最大允许转速：200rpm/min（盘面DISK）
解析度P/R：依伺服马达规格
减速比：1:12
重复定位精度：±15sec
正反转角度误差：≤3min
角度传达误差：≤6min
容许推力载重：4000N
容许惯性载重：100Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：9.4kg
开环步进电机搭配中空旋转型号
TX60，TX85，TX130，TX200
TX60中空旋转平台参数：
所配电机型号： 28型步进电机
旋转平台使用轴承：深沟滚珠轴承
最大允许转矩：0.9Nm
最大允许转速：200rpm/min（盘面DISK）
减速比：1:18
重复定位精度：±15sec
正反转角度误差：≤3min
容许推力载重：100N
容许惯性载重：2Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：0.6kg
TX85中空旋转平台参数：
型号：TX85
所配电机型号：42型步进电机
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：2.8Nm
最大允许转速：200rpm/min（盘面DISK）
减速比：1:18
重复定位精度：±15sec
正反转角度误差：≤3min
容许推力载重：500N
容许惯性载重：10Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：1.2kg
安装尺寸图，详细资料，请咨询深圳中正精密机电有限公司
www.b2bzz.com
联系电话：
刘成先生：18814301320
联系电话：
0755:23270266，23270133,23270199
传真：0755：23270299
TX130中空旋转平台参数：
所配电机型号：搭配57型步进电机
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：12Nm
最大允许转速：200rpm/min（盘面DISK）
减速比：1:18
重复定位精度：±15sec
正反转角度误差：≤3min
容许推力载重：2000N
容许惯性载重：50Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：2.7kg

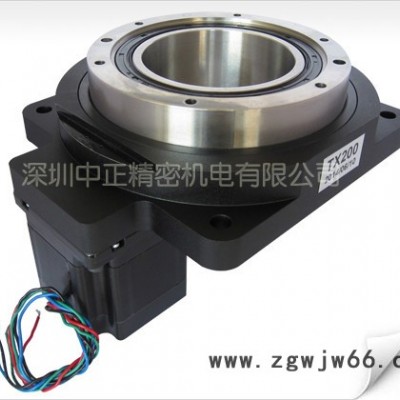

TX200中空旋转平台参数：
所配电机型号： 搭配86型步进电机
旋转平台使用轴承： 交叉滚子轴承
最大允许转矩： 50Nm
最大允许转速： 200rpm/min（盘面DISK）
减速比： 1:18
重复定位精度： ±15sec
正反转角度误差： ≤3min
容许推力载重： 4000N
容许惯性载重： 100Nm
旋转平台同心度： ±0.01mm
旋转平台平行度： ±5μm
净重： 9.6kg
安装尺寸图，详细资料，请咨询深圳中正精密机电有限公司
www.b2bzz.com
联系电话：
刘成先生：18814301320
联系电话：
0755:23270266，23270133,23270199
传真：0755：23270299
闭环步进电机搭配中空旋转型号
TXA60,TXA85,TXA130,TXA200
TXA60中空旋转平台参数
所配电机型号：28型闭环步进电机
旋转平台使用轴承：深沟滚珠轴承
最大允许转矩：0.9Nm
最大允许转速：200rpm/min（盘面DISK）
减速比：1:18
重复定位精度：±15sec
正反转角度误差：≤3min
容许推力载重：100N
容许惯性载重：2Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：0.6kg
TXA85中空旋转平台参数
所配电机型号：42型闭环步进电机
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：2.8Nm
最大允许转速：200rpm/min（盘面DISK）
减速比：1:18
重复定位精度：±15sec
正反转角度误差：≤3min
容许推力载重：500N
容许惯性载重：10Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：1.2kg
TXA130中空旋转平台参数
所配电机型号：搭配57型步进电机
旋转平台使用轴承：交叉滚柱轴承
最大允许转矩：12 Nm
最大允许转速：200 rpm（盘面DISK）
减速比：1:18
重复定位精度：± 15 sec
正反转角度误差：≤ 3 min
容许推力载重：2000 N
容许惯性载重：50 Nm
旋转平台同心度：± 0.01 mm
旋转平台平行度：± 5 μm
重量：2.7 kg
TXA130中空旋转平台参数
所配电机型号：搭配86闭环步进电机
旋转平台使用轴承：交叉滚子轴承
最大允许转矩：50Nm
最大允许转速：200rpm/min（盘面DISK）
减速比：1:18
重复定位精度：±15sec
正反转角度误差：≤3min
容许推力载重：4000N
容许惯性载重：100Nm
旋转平台同心度：±0.01mm
旋转平台平行度：±5μm
净重：12.6kg
