| 产品类型 | 二相混合电机 |
|---|---|
| 额定电压 | 220（V） |
| 额定电流 | 3.0（A） |
| 额定转速 | 1000（rpm） |
| 额定转矩 | 0.9（NM） |
| 外形尺寸 | 56*56*57（mm） |
| 产品认证 | ce |
| 适用范围 | 该产品广泛应用于雕刻机，加工设备、电子设备、点胶机上 |
| 额定功率 | 120（W） |
| 品牌 | DVS |
| 型号 | DV57HB56-03 |
| 额定功率:120（W） | 产品类型:二相混合电机 |
| 额定电压:220（V） | 额定电流:3.0（A） |
| 额定转速:1000（rpm） | 额定转矩:0.9（NM） |
| 外形尺寸:56*56*57（mm） | 产品认证:ce |
| 适用范围:该产品广泛应用于雕刻机，加工设备、电子设备、点胶机上 | 导购推荐 加载中... 企业实景展示 以下照片由阿里巴巴指定第三方公司于2013年11月实地上门拍摄，并经独立权威机构核实认证！ 前一页 1张大图 5张大图 5张大图 1张大图 后一页 |
| 您可能也感兴趣:2region-detail-feature 已选0台/0.00元 品牌 | 1张大图 后一页 |

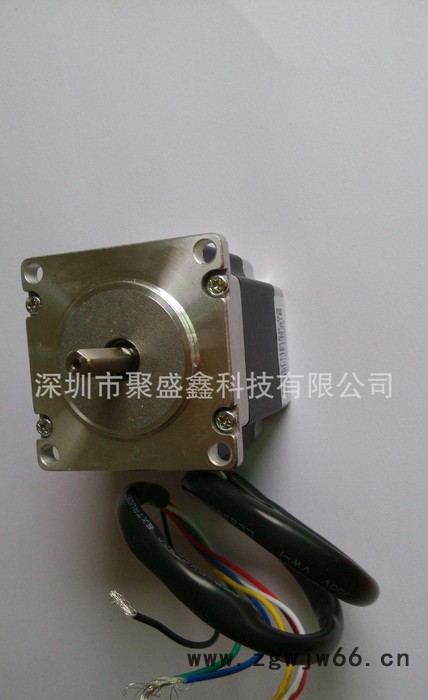

57MM系列 DVS二相混合式步进电机
l 57mm系列
通用规格（General specifications）
步距精度………………±5%
温升……………………80℃Max
环境温度………………-20℃~+50℃
绝缘电阻………………100MΩMin 500VDC
耐压……………………500V AC 1minute
径向跳动………………最大0.06mm（450g负载）
轴向跳动………………最大0.08mm（450g负载）
电气规格（Specifications）
型号 | 步距角 | 电机长度 | 保持转矩 | 额定电流 | 相电阻 | 相电感 | 转子惯量 | 电机重量 | 电机线数 |
Model | Step Angle （°） | Length L(mm) | Holding Torque (N.m) | Current (A/Phase) | Resistance (Ω) | Inductance (mH) | Rotor inertia (g.cm2) | Weight (Kg) | Motor Leads |
DV57HB41-02 | 1.8 | 41 | 0.39 | 2.0 | 1.4 | 1.4 | 120 | 0.45 | 6 |
DV57HB51-03 | 51 | 0.72 | 3.0 | 1.65 | 0.9 | 275 | 0.65 | 6 | |
DV57HB56-03 | 56 | 0.9 | 3.0 | 0.75 | 1.1 | 300 | 0.7 | 6 | |
DV57HB76-03 | 76 | 1.35 | 3.0 | 1.0 | 1.6 | 480 | 1.03 | 6 | |
DV57HB84-03 |
| 84 | 1.8 | 3.0 | 1.45 | 3.0 | 520 | 1.15 | 6 |
外形尺寸（Dimension）
型号 | 轴径（mm） | 轴伸（mm） | 轴长（mm） |
DV57HB41-02 | 6.35 | 平台0.5×15 | 20.6 |
DV57HB51-03 | 6.35 | 平台0.5×15 | 20.6 |
DV57HB56-03 | 6.35 | 平台0.5×15 | 20.6 |
DV57HB76-03 | 6.35 | 平台0.5×15 | 20.6 |
DV57HB84-03 | 8 | 平台0.5×15 | 20.6 |
矩频特性曲线图（Frequency-torque characteristics）
接线图（Connections）线长320mm
测试条件（Testing Conditions）
驱动器型号：DV245，细分800脉冲/转
测试电压：DC30V
！注意
1、 电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载的同心度。
2、 电机与驱动器连接时，请勿接错相。
