产品类型 | 驱动器 |
---|---|
极数 | 2极 |
额定功率 | 150W |
额定电压 | 110(V) |
额定转速 | 3000(rpm) |
产品认证 | ISO9001-2000 |
应用范围 | 8A以下所有的86-110BYG系列电机 |
品牌 | HUISITONG |
型号 | 驱动器8818 |

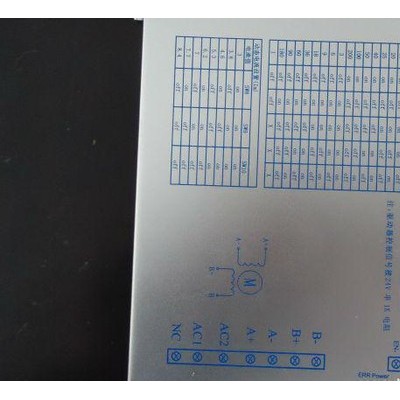

一、概述 HST8818驱动器驱动二相混合式步进电机,该驱动器采用原装进口模块,实现高频斩波,恒流驱动,具有很强的抗干扰性、高频性能好、起动频率高、控制信号与内部信号实现光电隔离、电流可选、结构简单、运行平稳、可靠性好、噪声小,带动8A以下所有的86BYG-110BYGH系列电机二相混合式步进电机。 | Bitmap | ||||||||||
二、技术参数 1.每相**大驱动器电流为8安培,且电流多档可调。 2.采用无过流**技术。 3.采用国外进口电力电子元器件。 4.可选择电流半流。 5.每转步数可选。 6.所有输入信号都经过光电隔离。 7.电机的相电流为正弦波。 | |||||||||||
三、细分数及相电流设定 | |||||||||||
步数设定 | 电流设定 | ||||||||||
1 2 3 4位 | 每转步数 | 步距角 | (设定在OFF位置) | ||||||||
0 0 0 0 | 400 | 0.9o | 7位 | 4.0A | |||||||
0 0 0 1 | 800 | 0.45o | 8位 | 2.0A | |||||||
0 0 1 0 | 1000 | 0.36o | 9位 | 1.0A | |||||||
0 0 1 1 | 1600 | 0.225o | 10位 | 0.5A | |||||||
0 1 0 0 | 2000 | 0.18o | 所有拨盘7-10位都在OFF位置时电流为**大电流8A | ||||||||
0 1 0 1 | 3000 | 0.12o | |||||||||
0 1 1 0 | 3600 | 0.1o | Pict | 四、接线原理图 | |||||||
0 1 1 1 | 4000 | 0.09o | |||||||||
1 0 0 0 | 5000 | 0.072o | |||||||||
1 0 0 1 | 6000 | 0.06o | |||||||||
1 0 1 0 | 6400 | 0.05625o | |||||||||
1 0 1 1 | 7200 | 0.05o | |||||||||
1 1 0 0 | 8000 | 0.045o | |||||||||
1 1 0 1 | 10000 | 0.036o | |||||||||
1 1 1 0 | 20000 | 0.018o | |||||||||
1 1 1 1 | 40000 | 0.009o | *以上为代表产品,其它来厂定做 |
欢迎广大客户来我公司订购各种电机,我们将提供高质量的步进电机和步进电机驱动器等产品。
