| 最小步距角 | 0.0072度 |
|---|---|
| 最高输入电压 | 交流AC85V |
| CPU | 高速数字DSP芯片 |
| 产品认证 | 内部认证 |
| 额定电压 | 220（V） |
| 功率 | 0.75（KW） |
| 适用电机 | 86步进电机 |
| 速度响应频率 | 300（KHz） |
| 品牌 | 丹富莱 |
| 型号 | DFL-MS86 |
| 加工定制 | 是 |

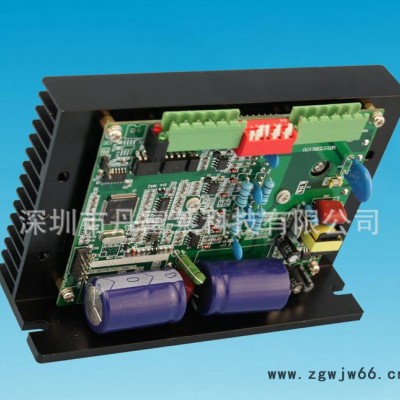

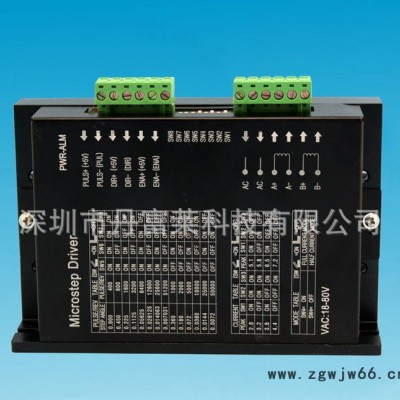

产品信息名称： 86数字式步进电机驱动器 品牌： 丹富莱 型号： DFL-MS86**大输出电流： 7.5ADFL-MS86数字式步进电机驱动器是是丹富莱公司新推出的数字式两相步进电机驱动器，采用**32 位DSP技术，用户可以设置400~51200 内的细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成**优运行参数**大限度发挥电机的性能。
一、数字式两相步进驱动器简述
适合于86步进电机**大输出电流7.5A。
主控CPU采用高速数字DSP芯片
**高250细分,**小步距角0.0072度
**高输入电压交流85V,直流120V
兼容雷赛MA860步进电机驱动器
1.特点
●全新32 位DSP 技术
●超低振动噪声
●内置高细分
●参数自动整定功能
●精密电流控制使电机发热大为降低
●静止时电流自动减半
●可驱动4，6，8 线两相步进电机
●光隔离差分信号输入
●脉冲响应频率**高可达300KHz（更高可改）
●电流设定方便，可在2.4-7.2(峰值)之间任意选择
●4 位拨码，共16 档细分
●具有过压、欠压、短路等保护功能
2.应用领域
适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图
仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
二、 电气、机械和环境指标
1.电气指标
说明 | DFL-MS86 | |||
**小值 | 典型值 | **大值 | 单位 | |
输出电流(峰值) | 2.4 | - | 72 | A |
输入电源电压 | 18VDC/18VAC | 60VDC/70VAC | 80VDC/80VAC | V |
控制信号输入电流 | 7 | 10 | 16 | mA |
步进脉冲频率 | 0 | - | 300 | KHz |
绝缘电阻 | 500 |
|
| MΩ |
2.使用环境及参数
冷却方式 | 自然冷却或强制风冷 | |
使用环境 | 场合 | 不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体， 湿度太大及强振动场所，禁止有可燃气体和导电灰尘； |
温度 | 0——+50℃ | |
湿度 | 40—90%RH | |
振动 | 5.9m/s2Max | |
保存温度 | -20℃～80℃ | |
重量 | 570克 | |
