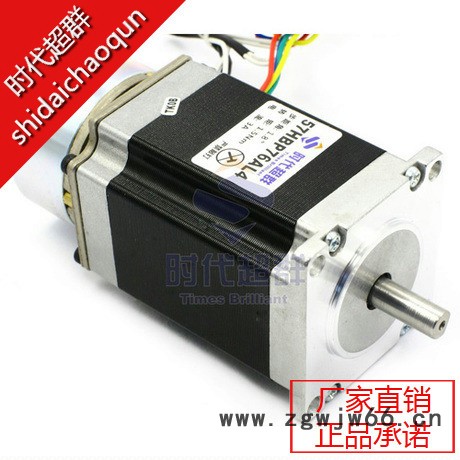

产品属性 | 57刹车步进电机 |
---|---|
相数 | 2 |
电压(V) | 12-32 |
转矩(N.M) | 1.5 |
品牌 | 时代超群 |
型号 | 57HBN76AL8-TF0B |
57系列步进电机参数:
型号 Model | 老型号 old Model | 相数 Phase | 步距角 Step Angle | 静转矩 Torque (Nm) | 电流 Current (A) | 相电阻 Resistance (Ω) | 相电感 Inductance (mH) |
57HBS50BJ4-TR0 | 57BYG250-50 | 2 | 1.8° | 0.7 | 0.6 | 12.3 | 40.0 |
57HBP56AL4-TF0 | 57BYG250-56 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
57HBP56AL4-TF1 | 57BYG250-56-8 | 2 | 1.8° | 0.9 | 2.0 | 1.2 | 4.5 |
57HBP56AL4-DF0 | 57BYG250-56双 | 2 | 1.8° | 0.9 | 2.0 | 0.8 | 4.5 |
57HBP76AL4-TF0 | 57BYG250-76 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
57HBP76AL4-TF1 | 57BYG250-76-8 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
57HBP76AL4-DF0 | 57BYG250-76双 | 2 | 1.8° | 1.5 | 3.0 | 0.6 | 10.5 |
57HBP80AL4-TK0 | 57BYG250-80 | 2 | 1.8° | 2.0 | 3.0 | 0.6 | 10.5 |
57HBP102AL4-TF0 | 57BYG250-102 | 2 | 1.8° | 2.2 | 3.0 | 0.8 | 3.1 |
57HBP112AL4-TF0 | 57BYG250-112 | 2 | 1.8° | 2.4 | 3.0 | 0.9 | 3.8 |
电机机械尺寸:
电机出线定义及曲线图:
配套驱动器:
ZD-6560-V2经济型步进驱动器 |
ZD-6560-V3步进驱动器 |
ZD-6560-V4步进驱动器 |
