产品属性 | 57双出轴步进电机 |
---|---|
相数 | 2 |
电压(V) | 12-32 |
转矩(N.M) | 1.5 |
品牌 | 时代超群 |
型号 | 57HBP76AL4-DF0 |

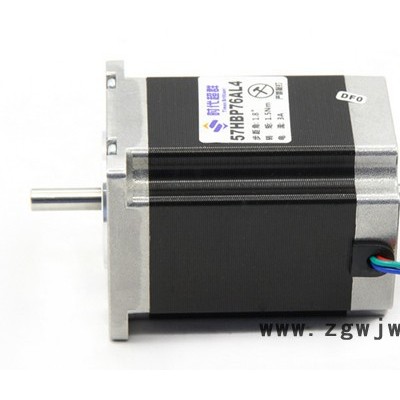

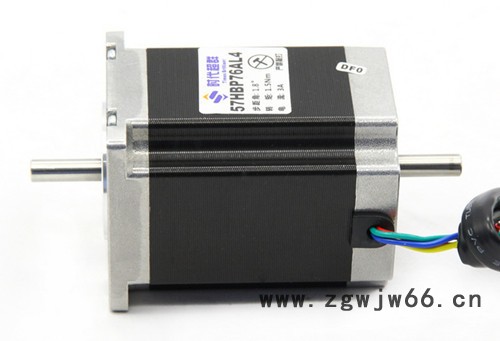

57步进电机
厂家直销
质保两年
57系列步进电机参数:
型号 | 步距角 | 静转矩 Nm | 电压VDC | 电流 A | 轴长 mm | 轴径 mm | 重量 kg |
57HBP76AL4-DF0 | 1.8 | 1.5 | 12-24VDC | 3 | 22 | 6.35 | 1.05 |
电机机械尺寸:
电机出线定义及曲线图:
接线定义
红=A+ 绿=A-
黄=B+ 蓝=B-
配套驱动器
产品特点
高集成度高可靠性接口采用超高速光耦隔离抗高频干扰能力强最高输入电压:DC 40V(峰值)电源反接保护主要功能
整步、二细分、八细分、十六细分可调输出电流4档可调过热自动保护自动半流锁定衰减4档可调支持脱机、使能、锁定等功能工作条件
项目 | 最小 | 额定 | 最大 | 单位 | |
环境温度 | -30 | 80 | ℃ | ||
输入电压(DC) | 7 | 24 | 32 | V | |
输入频率 | 0 | 16000 | Hz | ||
输出电流 | 0.6 | 3 | A | ||
接口电压 | H | 4.5 | 5 | 5.5 | V |
L | 0 | 0 | 0.5 | V |
