| 额定功率 | 500W |
|---|---|
| 额定电压 | AC80V或DC110V |
| 品牌 | 深圳市精敏数字有限公司 |
| 型号 | JMDM系列H2MD M1106高精度多细分步进电机驱动器 |

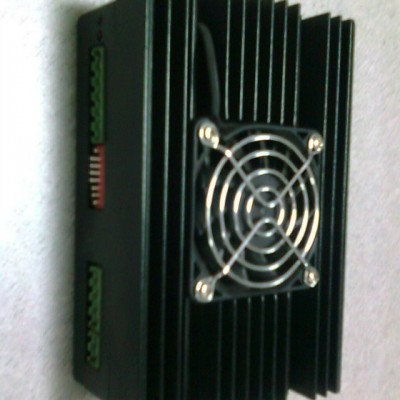

86系列/110系列步进电机适用的高精度多细分驱动器：JMDM-H2MD M1106高精度多细分步进电机驱动器
一、使用说明：
JMDM-H2MD M1106二相混合式步进电机高精度多细分驱动器采用**进控制技术，外壳上标注直观清晰，使用简单，性价比特高；欢迎选用。
1、工作电压：AC80V或DC110V，交流直流通用。
2、A+A- B+B-：接二相混合式步进电机的2相。
3、工作额定电流：6A；
4、拨码开关SW1~SW8下拨代表ON（驱动器上有文字指示），上拨代表OFF；
5、XX06前有白点代表M1106系列；
6、拨码开关SW1~SW3：选择下拨(ON)或(OFF)时，MXX06列对应电流值；
7、拨码开关SW4：ON代表半流；OFF代表全流；
8、拨码开关SW5: ON和OFF代表2种模式，可根据实际效果来选择其一；
9、拨码开关SW6~SW8:ON和OFF选择对应细分数；
10、Ena- Ena+:使能信号输入；
11、Pul- Pul+:脉冲信号输入；
12、Dir- Dir+:方向信号输入。
二、特性：
1、外壳上标注参数直观清晰；
2、单/双脉冲输入兼容；
3、双极恒流斩波方式驱动、微步控制、电源损耗低效率高；；
4、供电：交流直流通用，AC60V或DC80V；
5**大驱动电流6A/相；
6、高细分：**高可定制为256细分,通常64细分足够，购买前可说明要求**大细分数；
7、所有控制信号光电隔离；
8、输入脉冲频率**大400KHz；
9、驱动器外壳与地电绝缘。
10、静止时锁定电流可在0～100％范围内选择。
11、可通过调节改善电机振动。
12、输入信号TTL兼容，同时可接受差分信号输入;
13、20KHz斩波频率;
14、高可靠性：采用多层板和表面贴封，功率器件留有足够裕量;
三、相关产品：
二相混合式步进电机型号大致如下：
42系列：**大静扭矩 0.4NM，步距角：1.8度；
56、57系列：**大静扭矩 2.1NM，步距角：1.8度；
86系列: **大静扭矩有4NM、8NM、12NM，步距角：1.8度；
110系列:**大静扭矩 20NM，步距角：1.8度。
JMDM系列H2MD 高精度多细分步进电机驱动器 如下：
JMDM系列二相混合式步进电机配套的多细分驱动器输入单电源20-110VDC/AC，电流1～8A。有：
1、42电机系列适用：JMDM-H2MD M401。额定电压:20~40V DC，额定工作电流：1A。
2、56、57系列电机适用：JMDM-H2MD M403。工作电压:40V DC，额定工作电流：3A。
3、86系列电机适用：JMDM-H2MD M806。工作电压:AC60V或DC80V，额定工作电流：6A。
4、110系列电机适用：JMDM-H2MD M1106/M806带散热器。工作电压:AC80V或DC110V，额定工作电流：6A。
