| 产地 | 广东 |
|---|---|
| 产品类型 | 交直流两用电动机 |
| 产品认证 | CCC |
| 额定电流 | 1 |
| 额定电压 | 24V |
| 额定转矩 | 0.34 |
| 极数 | 8极 |
| 品牌 | 雷赛 |

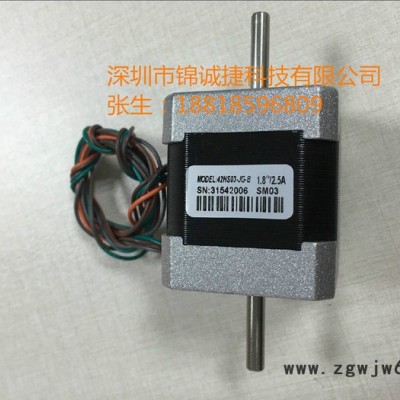

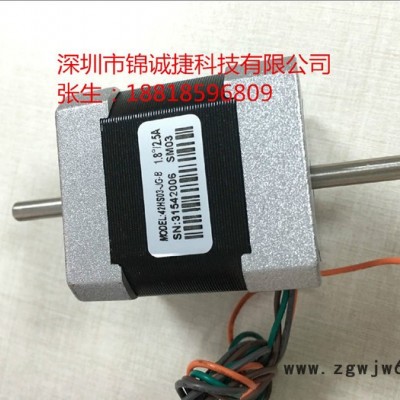

| 型号 | 42HS03-JG-B |
| 加工定制 | 否 |
主要特点
低噪声数字式步进电机驱动器DM442 产品概述DM442是雷赛公司新推出的数字式步进电机驱动器，采用最新32位DSP技术，用户可以设置512内的任意细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用低速/中速抗共振技术、内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。
通过PC机软件ProTuner软件或STU调试器设置脉冲上升沿或下降沿触发有效；还可以设置单脉冲模式或双脉冲模式。双脉冲模式时，另一端的信号必须保持在高电平或悬空。 主要应用领域
适合各种中小型自动化设备和仪器，例如：打标机、雕刻机、切割机、激光照排、医疗、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高平稳性、高精度的设备中应用效果特佳。 驱动器功能说明
| 驱动器功能 | 操作说明 |
| 微步细分数设定 | 由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。 |
| 输出电流设定 | 由 SW1－SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的设定，请驱动器面版图说明。 |
| 自动半流功能 | 用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 |
| 信号接口 | PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。 |
| 电机接口 | A＋和 A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
| 电源接口 | 采用直流电源供电，工作电压范围建议为18－40VDC，电源功率大于100W。 |
| 指示灯 | 驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。 |
| 安装说明 | 驱动器的外形尺寸为：116×69.2×26.5mm，安装孔距为109mm。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。 |
DM442驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下： 电流设定
| 输出峰值电流 | 输出均值电流 | SW1 | SW2 | SW3 | 电流自设定 |
| Default | on | on | on | 当SW1、SW2、SW3设为on on on时，可以通过上位机软件设定为所需电流，默认Ipeak为1.00A，最大值为4.2A，分辨率为0.1A。 | |
| 1.46A | 1.04A | off | on | on | |
| 1.91A | 1.36A | on | off | on | |
| 2.37A | 1.69A | off | off | on | |
| 2.84A | 2.03A | on | on | off | |
| 3.31A | 2.36A | off | on | off | |
| 3.76A | 2.69A | on | off | off | |
| 4.20A | 3.00A | off | off | off | |
| 步数/转 | SW5 | SW6 | SW7 | SW8 | 微步细分说明 |
| Default | on | on | on | on | 当SW5、SW6、SW7、SW8都为on时，驱动器细分采用驱动器内部默认细分数：1（整步＝200步/转）；用户通过PC机软件ProTuner或STU调试器进行细分数设置，最小值为1，分辨率为1，最大值为512。 |
| 400 | off | on | on | on | |
| 800 | on | off | on | on | |
| 1600 | off | off | on | on | |
| 3200 | on | on | off | on | |
| 6400 | off | on | off | on | |
| 12800 | on | off | off | on | |
| 25600 | off | off | off | on | |
| 1000 | on | on | on | off | |
| 2000 | off | on | on | off | |
| 4000 | on | off | on | off | |
| 5000 | off | off | on | off | |
| 8000 | on | on | off | off | |
| 10000 | off | on | off | off | |
| 20000 | on | off | off | off | |
| 25000 | off | off | off | off |
