| 品牌 | 格拉 |
|---|---|

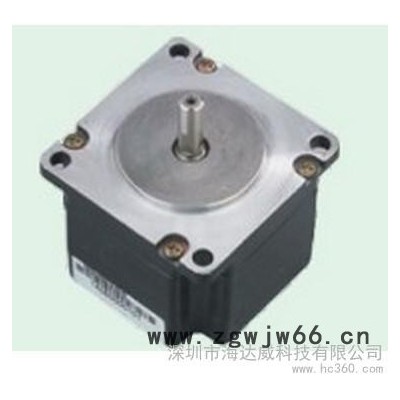

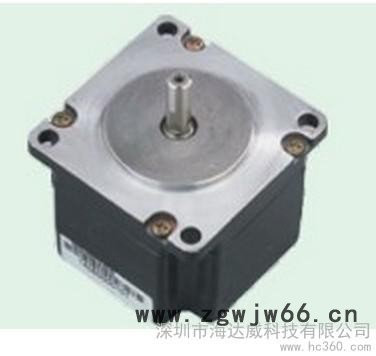

| 型号 | 57mm |
通规格
项目 规格
步距精度 ±5%
温升 80℃ Max
环境温度 (-20℃～+50℃)
绝缘电阻 100MΩΜin500vDC
耐压 500V AC1minute
径向跳动 最大0.006mm(450g负载)
轴向跳动 最大0.008mm(450g负载）
电气规格
型号 | 步距角 | 电机长 | 保持转矩 | 额定电流 | 相电阻 | 相电感 | 转子惯量 | 电机重量 | 电机线数 |
GL57HB41-02 | 1.8 | 41 | 0.39 | 2.0 | 1.4 | 1.4 | 120 | 0.45 | 6 |
GL57HB51-03 | 1.8 | 51 | 0.72 | 3.0 | 1.65 | 0.9 | 275 | 0.65 | 6 |
GL57HB56-03 | 1.8 | 56 | 0.9 | 3.0 | 0.75 | 1.1 | 300 | 0.7 | 6 |
GL57HB76-03 | 1.8 | 76 | 1.35 | 3.0 | 1.0 | 1.6 | 480 | 1.03 | 6 |
型号 轴径（mm） 轴伸（mm） 轴长（mm）
GL57HB41-02 6.35 平台0.5×15 20.6
GL57HB51-03 6.35 平台0.5×15 20.6
GL57HB56-03 6.35 平台0.5×15 20.6
GL57HB76-03 6.35 平台0.5×15 20.6
矩频特性曲线图
测试条件
驱动器型号：GL245, 细分800脉冲/转
测试电压：DC30V
注意：
1、电机安装时务必用电机前端盖安装止口定位
并注意公差配合，严格保证电机轴与负载的同心度。
2、电机与驱动器连接时，请勿接错相
