| 品牌 | 新力川 |
|---|---|
| 型号 | LC31322（代表产品） |

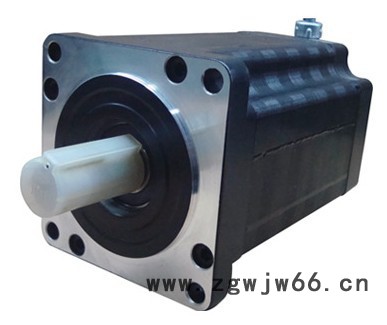

130系列（1.2°）三相混合式步进
Item:LC130 Series
步距精度 | 5% |
温度 | 80℃Max |
环境温度 | -20℃-+50℃ |
绝缘电阻 | 100MΩ Min 500VDC |
耐压 | 500V AC 1minute |
径向跳动 | **大0.06mm（450g负载） |
轴向跳动 | **大0.08mm（450g负载） |
一、技术参数(Electrical Specifications)
型号 | 步距角 | 机身长度 | 电流 | 电阻 | 电感 | 保持 转矩 | 转子 惯量 | 轴径 | 适配驱动器 | 轴伸 |
° | mm | A | Ω | MH | N.M | g.cm2 | mm | mm | ||
LC31315 | 1.2 | 154 | 6.9 | 0.88 | 3.7 | 15 | 20000 | 24 | LC3722HTC | 平键8×30 |
LC31318 | 1.2 | 183 | 6.9 | 1.1 | 4.9 | 20 | 26700 | 24 | LC3722HTC | 平键8×30 |
LC31322 | 1.2 | 215 | 6.9 | 2.8 | 17.9 | 28 | 33970 | 24 | LC3722HTC | 平键8×30 |
LC31325 | 1.2 | 247 | 6.9 | 3.3 | 21.52 | 35 | 41240 | 24 | LC3722HTC | 平键8×30 |
LC31332 | 1.2 | 311 | 6.9 | 4.2 | 28.9 | 50 | 55780 | 24 | LC3722HTC | 平键8×30 |
以上仅为代表性产品，可根据客户要求制作
二、外形图(Mechanical Dimensions)
三、接线图(Wiring Diagram)
四、矩频特性曲线图
五、注意事项
1.电机安装时，务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载的同心度。
