| 别名 | 振动器 |
|---|---|
| 材质 | 不锈钢，塑性很好，可锻造加工 |
| 用途 | 是冶金、矿山、煤炭、电力、粮食、化工、建材等行业振动设备的理想振动源 |
| 规格 | YZO系列振动电机 |
| 品牌 | 威猛 |
| 型号 | YZO系列 |

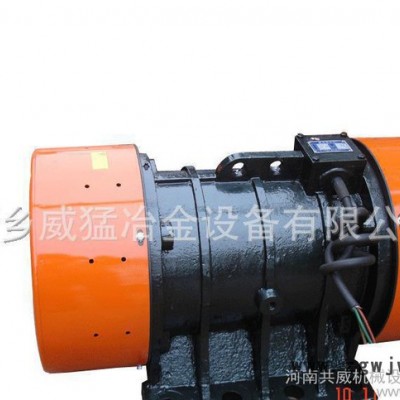

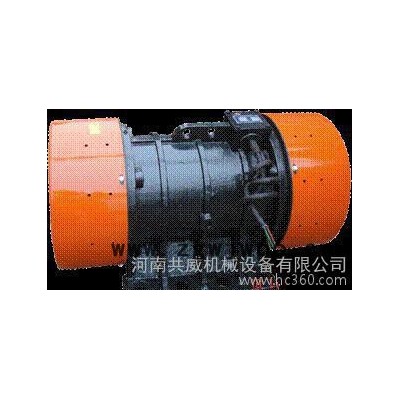

YZO系列振动电机
用途及特点
YZO系列振动电机是我公司在JZO系列振动电机的基础上进行多次改进和优化设计的动力、振动两源合一的新型振动源，具有体积小、造型美观、激振力大、实用性强、维修简单等特点，是冶金、矿山、煤炭、电力、粮食、化工、建材等行业振动设备的理想振动源。
激振力的调整
振动电机每端轴外均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0°，这时的激振力为振动电机的额定激振力F，不同夹角时激振力如表：
可调偏心块旋转角度 | 0° | 60° | 90° | 120° |
激振力 | F | 0.866F | 0.707F | 0.500F |
要特别注意，调整激振力时，要将振动电机两端轴上的可调偏心块向同一个方向调整相同的角度。
使用条件
环境温度 -15℃～+40℃
海 拔 不超过1000米
电 压 380V（660V须订货时注明）
频 率 50Hz
接 法 Y
绝缘等级 B级
结构示意图
YZO系列振动电机
技术参数表
型号 | 激振力 KN | 功率 KW | 电流 A | 图 号 | 主要结构尺寸 | 重量 kg | ||||||||
L | H | A | B | C | D | h1 | h | N-M | ||||||
YZO-1.5-2 | 1.5 | 0.15 | 0.38 | A | 310 | 190 | 180 | 215 | 124 | 180 | 77 | 20 | 4-11 | 18 |
YZO-2.5-2 | 2.5 | 0.25 | 0.58 | A | 310 | 190 | 180 | 215 | 150 | 180 | 77 | 20 | 4-13 | 20 |
YZO-5-2 | 5 | 0.4 | 1.15 | A | 318 | 220 | 240 | 215 | 208 | 180 | 103 | 25 | 4-17 | 23 |
YZO-8-2 | 8 | 0.75 | 1.84 | A | 308 | 256 | 265 | 220 | 230 | 180 | 122 | 25 | 4-19 | 35 |
YZO-16-2 | 16 | 1.5 | 3.48 | A | 418 | 232 | 295 | 235 | 256 | 196 | 112 | 28 | 4-19 | 38 |
YZO-5-4 | 5 | 0.4 | 1.15 | A | 325 | 240 | 215 | 260 | 176 | 220 | 113 | 30 | 4-15 | 37 |
YZO-8-4 | 8 | 0.75 | 1.84 | A | 380 | 301 | 250 | 295 | 180 | 236 | 142 | 25 | 4-19 | 48 |
注：本表中电压为380V、50HZ(电压不同时，订货时请说明)。
订货须知
订货时请说明振动电机型号、额定功率、激振力、极数及安装结构形式，本系列电机不附带其他装置，有特殊要求者（油漆颜色、电压及引线长度、是否配备电控箱等）经双方协商后方可订货。
我公司可根据客户需求设计制作不同地脚孔、不同激振力、不同转速的振动源。
更多详情请登录我公司网站www.xxwmyj.com
新乡威猛冶金设备有限公司欢迎新老客户垂询
