| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 2极 |
| 额定功率 | 0.4kw |
| 额定电压 | 380（V） |
| 额定转速 | 3000（rpm） |
| 产品认证 | iso9001 |
| 应用范围 | 化工 石油 煤炭 电力 |
| 品牌 | 河南中冶 |
| 型号 | BZD-5-2 |

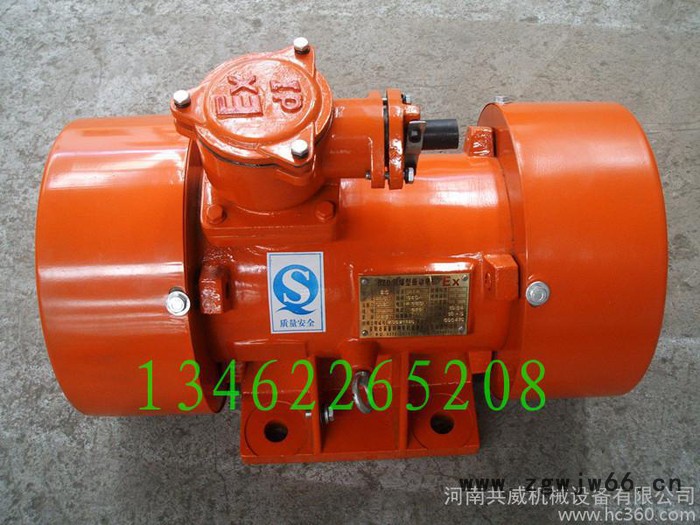

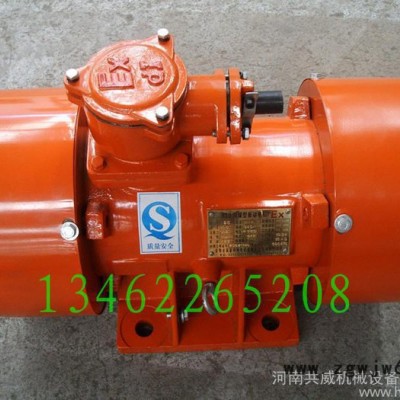

防爆电机主要用于煤矿、石油天然气、石油化工和化学工业. 此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用.适用于要求防爆的电机振动给料机、振动水平输送机、高效重型筛、琴弦筛、防闭塞装置、振动放矿机、调速式电机、振动给料机、双向振动筛等振动机械。 隔爆型振动电机由隔爆型电机和偏心块组成，当电机通电旋转时，偏心块产生激振力，通过底脚传递给振动机械。
使用条件：
1.海拔不超过1000米。
2.环境温度不超过-20℃~＋40℃。
3.空气相对湿度不大于90%。
4.振动加速度不大于20g。
5.运行期间电源电压和频率应符合GB755规定。
安装、调整:
隔爆型振动电动机应牢固地安装在振动机械上，不得松动。在**次使用后，应对地脚螺栓孔重新加固。防爆型振动电机用橡胶套软电缆（像套外径15mm）与电源相接，接线步骤如下：
a、将接线盒外部擦干净，剥掉电缆线部分的绝缘。
b、卸下出线压盖、电缆导套、密封圈、接线盒盖。
c、将出线压盖，电缆导套，密封圈套上电缆，然后把电缆的电力芯线和接地芯线分别街道接线柱和接地螺钉上，并注意导线裸露部分不要露在弓形垫圈外。当电机可在380V、660V两种电压下运行时，用户可根据自己需要按作说明接线。
d、装好密封圈、电缆导套、出线压盖和接线盒盖。出线盒盖应压紧密封圈，一般密封圈压缩量为3mm。要保证密封圈与接线盒座的密封室和电缆之间无间隙。
e、拆装中应注意保护隔爆面不要损伤，装配时应涂204-1防锈油，装好后隔爆面须严密贴合。
电缆在接线盒与不振动的固定卡之间须有一个自然悬垂，即接线盒至不振动的固定卡之间的电缆长度应比其线距离长400~700mm。
管。
常见的故障及处理方法：
a、通电后不转。此故障可能是电缆芯线与接线柱连接不好或电机线圈烧损，须拆开接线盒修理或更换线圈。
b、起动时有较大的电磁噪音但不转。此故障可能是三相中一相断线，应找出故障点进行修理。
c、运转时有强烈的噪音或局部发热。
①可能是地脚松动，应及时紧固。
②可能是绕组有匝间短路或电力线路有一相断开，须找出故障点维修。
型号 规格 | 级数 | 额定 激振力（KN） | 额定 功率（KW） | 额定电压（V） | 额定电流（A） | 额定 频率（Hz） | 振频次 （r/min） | 接法 | 绝缘等级 | 工作定额 | 防护等级 | |
BZD | 2.5 | 2 | 2.5 | 0.25 | 380 | 0.75 | 50 | 2800 | Y | F | SⅠ | IP55 |
4 | 0.13 | 380 | 0.42 | 1380 | ||||||||
6 | 0.2 | 380 | 0.72 | 900 | ||||||||
5 | 2 | 5 | 0.4 | 380 | 1.0 | 2800 | ||||||
4 | 0.25 | 380/415 | 0.90/0.68 | 1380 | ||||||||
6 | 0.4 | 380 | 1.30 | 900 | ||||||||
8 | 2 | 8 | 0.55 | 380 | 1.31 | 2800 | ||||||
4 | 0.45 | 380 | 1.50 | 1380 | ||||||||
6 | 0.55 | 380 | 1.70 | 920 | ||||||||
10 | 2 | 10 | 0.75 | 380 | 1.72 | 2820 | ||||||
4 | 0.55 | 380 | 1.80 | 1380 | ||||||||
6 | 0.75 | 380/660 | 2.10/1.21 | 920 | ||||||||
16 | 2 | 16 | 1.1 | 380 | 2.5 | 2850 | ||||||
4 | 0.75 | 380 | 2.30 | 1410 | ||||||||
6 | 1.1 | 380 | 3.37 | 940 | ||||||||
20 | 2 | 20 | 1.5 | 380 | 3.5 | 2850 | ||||||
4 | 1.1 | 380 | 3.30 | 1410 | ||||||||
6 | 1.5 | 380/660
| 3.78/2.2 | 940 | △/Y | |||||||
30 | 4 | 30 | 1.5 | 3.70/2.20 | 1410 | Y | ||||||
6 | 2.2 | 5.36/3.07 | 950 | △/Y | ||||||||
40 | 4 | 40 | 1.85 | 4.70/2.70 | 1410 | Y | ||||||
6 | 3.0 | 8.00/4.60 | 950 | △/Y | ||||||||
50 | 4 | 50 | 2.2 | 5.40/3.10 | 1430 | |||||||
6 | 3.7 | 7.60/4.30 | 940 | |||||||||
75 | 4 | 75 | 3.7 | 8.70/5.00 | 1430 | |||||||
6 | 5.5 | 13.00/7.50 | 940 | |||||||||
100 | 4 | 100 | 5.5 | 12.50/7.20 | 1440 | |||||||
6 | 7.5 | 15.00/8.70 | 960 | |||||||||
130 | 4 | 130 | 7.5 | 16.80/9.70 | 1440 | |||||||
6 | 10.0 | 22.50/13.00 | 960 | |||||||||
