材质 | 铸铁 |
---|---|
额定功率 | 75KW |
极数 | 较多 |
类型 | 三相异步电动机 |
适用范围 | 机械设备 |
应用范围 | 机械设备 |
用途 | 减速机 |
品牌 | 豫力特 |
型号 | YLJ力矩电机 |
加工定制 | 是 |
质量认证 | ISO9001 |
力矩电动机是一种极数较多的特殊电动机,可以在电动机低速甚至堵转(即转子无法转动)时仍能持续运转,不会造成电动机的损坏。而在这种工作模式下,电动机可以提供稳定的力矩给负载(故名为力矩电动机)。力矩电动机也可以提供和运转方向相反的力矩(刹车力矩)。
一、用途

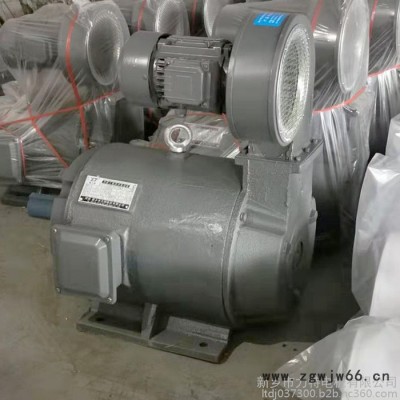

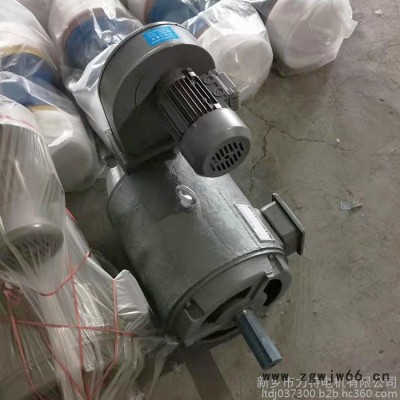

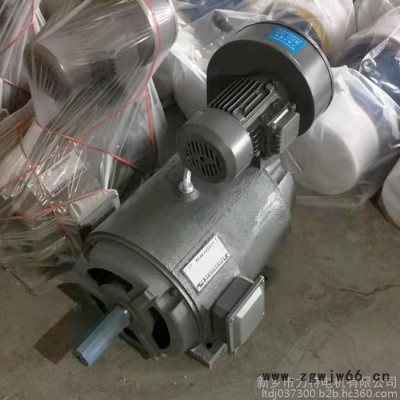

YLJ系列力矩三相异步电动机是一种具有软机械特性和宽调速的范围的特种电机。当负载增加时,电动机的转速能自动的随之降低,而输出力矩增加,保持与负载平衡。力矩电机的堵转转矩高,堵转电流小,能承受时间的堵转运行。由于转子电阴高,损耗大,所产生的热量也大,特别在低速运行和堵转时更为严重,因此,电机在后端盖上装有独立的轴流或离心式风机(输出力矩较小100机座号及以下除外),作强迫通风冷却,力矩电机配以可控硅控制装置,可进行调压调速,调速范围可达1:4,转速变化率≤10%。本系列电机的特性使其适用于卷绕,开卷、堵转和调速等场合及其他用途,被广泛应用于纺织、电线电缆、金属加工、造纸、橡胶、塑料以及印刷机械等工业领域。
二、力矩电机的控制
力矩电机的控制是根据不同的要求,调节其电源电压,以适应不同负载的需求。任何一种调压装置都可应用,对输出较小的电机大多采用三相调压器(TSGC型),较大的可采用可控硅调压或其他型式,调压装置的功率应按电机铭牌标定的堵转电流来确定,其控制线路如图六,为方便用户,我还有专门用于力矩电机控制的控制箱,供用户选配。
三、技术参数
型号 | 中心高(mm) | 输出力矩(N.m) | 极数 | 大电流(A) | 堵转时间(min) | 防护等级 | |
YLJ80-2/4 | 80 | 2 | 4 | 0.6 | 20 | IP21 | |
YLJ80-2.5/4 | 2.5 | 4 | 0.7 | | |||
YLJ80-2/6 | 2 | 6 | 1.2 | | |||
YLJ80-1.5/8 | 1.5 | 8 | 0.9 | | |||
YLJ90-3/2 | 90 | 3 | 2 | 3 | 15 | IP21 | |
YLJ90-3/4 | 3 | 4 | 1.5 | | |||
YLJ90-3.5/4 | 3.5 | 4 | 1.9 | | |||
YLJ90-2.5/6 | 2.5 | 6 | 1.1 | | |||
YLJ90-3/6 | 3 | 6 | 1.5 | | |||
YLJ90-2.5/8 | 2.5 | 8 | 1.4 | | |||
YLJ100-4/2 | 100 | 4 | 2 | 2 | 15 | IP21 | |
YLJ100-4/4 | 4 | 4 | 2 | | |||
YLJ100-5/4 | 5 | 4 | 2.8 | | |||
YLJ100-4/6 | 4 | 6 | 2 | | |||
YLJ100-5/6 | 5 | 6 | 2.5 | | |||
YLJ100-3.5/8 | 3.5 | 8 | 1.5 | | |||
YLJ112-6/4 | 112 | 6 | 4 | 3.5 | 15 | IP21 | |
YLJ112-10/4 | 10 | 4 | 6.5 | | |||
YLJ112-6/6 | 6 | 6 | 3.5 | | |||
YLJ112-10/6 | 10 | 6 | 6 | | |||
| |||||||
YLJ132-16/4 | 132 | 16 | 4 | 8 | 10 | IP21 | |
YLJ132-25/4 | 25 | 4 | 15 | | |||
YLJ132-40/4 | 40 | 4 | 25 | | |||
YLJ132-16/6 | 16 | 6 | 8 | | |||
YLJ132-25/6 | 25 | 6 | 13 | | |||
YLJ132-40/6 | 40 | 6 | 20 | | |||
YLJ160-60/4 | 160 | 60 | 4 | 35 | 5 | IP21 | |
YLJ160-80/4 | 80 | 4 | 45 | | |||
YLJ160-100/4 | 100 | 4 | 55 | | |||
YLJ160-60/6 | 60 | 6 | 30 | | |||
YLJ160-80/6 | 80 | 6 | 40 | | |||
YLJ160-100/6 | 100 | 6 | 50 | | |||
YLJ180-125/4 | 180 | 125 | 4 | 70 | 2 | IP21 | |
YLJ180-160/4 | 160 | 4 | 85 | | |||
YLJ180-200/4 | 200 | 4 | 110 | | |||
YLJ180-125/6 | 125 | 6 | 60 | | |||
YLJ180-160/6 | 160 | 6 | 80 | | |||
YLJ180-200/6 | 200 | 6 | 100 | |
