| 产品名称 | 频敏变阻器 |
|---|---|
| 产品认证 | IOS9001 |
| 产地 | 天津 |
| 类型 | 低压控制电器 |
| 驱动方式 | 自动 |
| 执行质量标准 | 国标 |
| 品牌 | 鲁杯 |
| 型号 | 齐全 |
| 加工定制 | 是 |
| 质量认证 | CCC |
BP1-310/3225频敏变阻器钢厂冶金轧钢线配套辊道电机启动适用（重复短时工作用）tgz=1600s/h。接线方式2串2并。
BP1-412/2532频敏变阻器配额定电机功率22千瓦-2240千瓦转子电流A-A.重轻载起动用.（纯铜线圈）假一赔十，质保五年。
本质为无触点型电磁器件，等同等值的阻抗来使用，电机启动时，等值阻抗随着转子的电流频率的减小而会呈现自动降低功能，所以仅用一级变阻器就能使电动机安全平稳地运转。
BP1系列频敏变阻器适用于功率自22kw～240kW，50Hz，三相交流绕线型异步电动机的轻载及重轻载做偶尔起动用。例如：水泵、空压机、轧钢机、空气压缩机等。

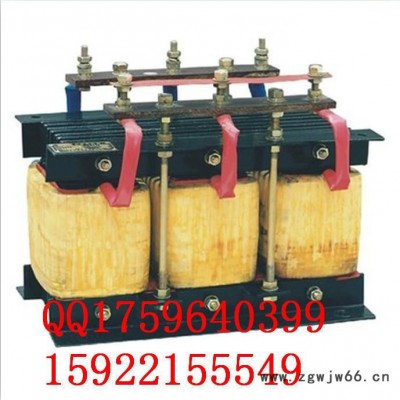

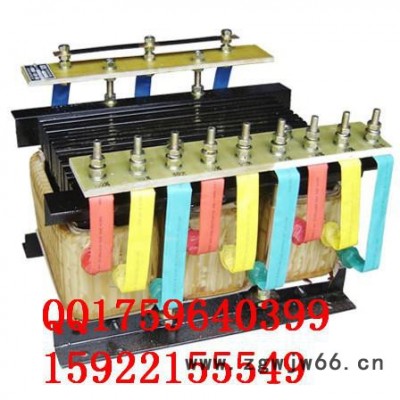

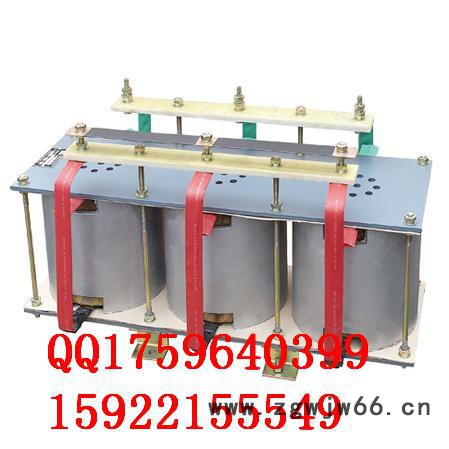

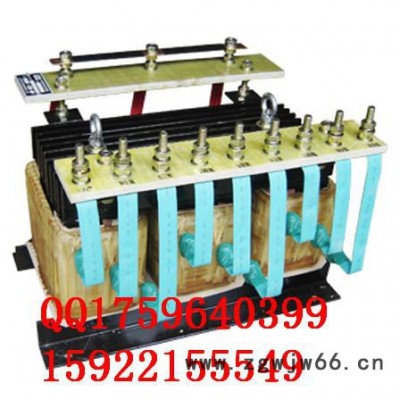

实物图，型号意义，安装尺寸如下。
| 类型 | 尺度 | 类型 | 尺度 | ||||||||
| L | B | H | A | A1 | L | B | H | A | A1 | ||
| BP1-004 | 245 | 225 | 235 | 150 | 125 | BP1-310 | 480 | 280 | 400 | 400 | 207 |
| BP1-006 | 245 | 251 | 235 | 150 | 151 | BP1-312 | 480 | 320 | 400 | 400 | 237 |
| BP1-008 | 245 | 277 | 235 | 150 | 177 | BP1-316 | 480 | 380 | 400 | 400 | 297 |
| BP1-010 | 245 | 303 | 235 | 150 | 203 | BP1-406 | 480 | 208 | 400 | 400 | 158 |
| BP1-012 | 245 | 329 | 235 | 150 | 229 | BP1-408 | 480 | 244 | 400 | 400 | 194 |
| BP1-204 | 300 | 192 | 220 | 250 | 92 | BP1-410 | 480 | 280 | 400 | 400 | 230 |
| BP1-205 | 300 | 207 | 220 | 250 | 107 | BP1-412 | 480 | 316 | 400 | 400 | 266 |
| BP1-206 | 300 | 222 | 220 | 250 | 122 | BP1-416 | 480 | 338 | 400 | 400 | 333 |
| BP1-208 | 300 | 252 | 220 | 250 | 152 | BP1-504 | 300 | 190 | 220 | 250 | 97 |
| BP1-210 | 300 | 282 | 220 | 250 | 182 | BP1-506 | 300 | 226 | 220 | 250 | 133 |
| BP1-212 | 300 | 312 | 220 | 250 | 212 | BP1-508 | 300 | 262 | 220 | 250 | 169 |
| BP1-305 | 480 | 232 | 400 | 400 | 132 | BP1-510 | 300 | 298 | 220 | 250 | 205 |
| BP1-306 | 480 | 247 | 400 | 400 | 147 | BP1-512 | 300 | 334 | 220 | 250 | 241 |
| BP1-308 | 480 | 277 | 400 | 400 | 177 | | | | | | |
端子接线方法：从左至右依次为：单组接法（Y）、串联接法（12Y）、二组并联接法（21Y）、二串二并接法（22Y）
BP1频敏变阻器绕组上面都装配有四个抽头，1个安在绕组反面，它的序号是N，河北破碎机用频敏变阻器矿用皮带机BP1频敏变阻器别的3个安在绕组正面。抽头1-N之间为100%的匝数；抽头2-N之间以及3-N间，依次是85%和71%的匝数。设备上、下方的铁芯运用高强度拉紧螺栓来固定，经过调结螺母，即可调整气隙。比方，起动电流过大时，可增加匝数，换接到1-N抽头；起动电流过小时，可减小匝数，换接到3-N抽头。再比方，刚起动时如觉得起动力矩过大，可经过在上下铁芯之间增设气隙的方法安稳转速。在电动机容量较大状况下,为了下降起动时的刹那间过大电流,在电动机的转子回路中串人频敏变阻器，但电机进入正常工况后,绕线转子回路被短接，然后完成频敏变阻器的切除。但在实践工作中,有时会因起动进程结束，而频敏变阻器未切除，还有的时分在电机正常工作时,可能因一些电气件或操控电路故障形成频敏变阻器不能切掉,这种状况之下，BP1频敏变阻器就可能会因线圈过热而被焚毁。
BP1频敏变阻器的抽头接线规律见上图。在以往的泵站规划中,一台绕线型异步电动机通常配用一台频敏变阻器。这么室内设备较多,且频敏变阻器只是在绕线型电动机起动时才运用,不到605就把它从转子电路中切除了,设备不能得到充分利用。在新规划泵站的工程中,选用一台频敏变阻器起动三台绕线型异步电动机的电气接线方法,效果极好。现作以下介绍。l可行性剖析依据频敏变阻器不答应总起动时刻超越905的请求,而轴流泵起动时刻通常为255,这么,接连起动三台绕线型异步电动机共需7豁,小于厂家答应的总起动时刻905,故一台频敏变阻器起动三台绕线型异步电动机是可行的。2一台频敏变阻器起动兰台绕线型异步电动机的电气接线图l为一台频敏变阻器起动三台绕线型异步电动机的一次原理接线图。即1、2、3号电动机三个转子只接一台频敏变阻器,并在每一转子回路中,并接两只沟通接触器。如图l所示,工号电动机转子回路中接有4c、7c两只沟通接触器;2号电动机转子回路中并接有sc、SC两只沟通接触器;3号电动机转子回路中并接有6c、gC两只接触器。4C、SC、6c接触器用于转子回路的短路;7C、sc、gC三只沟通接触器用于接通、断开频敏变阻器;1c、2c、3c沟通接触器是三台电动机的主控开关。电动机的起动操作是经过图2操控翻开回路来完成的。在1号电动机起动运行时,先合IHD刀开关、再按下起动按钮IQA,这时lC动作,lc,接点闭合,进入自坚持状况。接点IC:闭合,接触器7C吸合,1号电动机转子接入频敏变阻器,1号电动机开始起动。一起,;7已接点闭合,时刻继电器lsJ通电,255后,1号电动机进入额外转速时,时刻继电器ISJ接点闭合,接触器4C吸合将1号电动机转子回路短路,一起接点4C闭合进入自坚持状况,接点4C2翻开,堵截接触器了C的电源,脱离BP1系列频敏变阻器的母线,一起接点7c、翻开,堵截时刻继电器ISJ的电源。
生产销售BP1系列频敏变阻器：BP1-003 BP1-004 BP1-005 BP1-006 BP1-008 BP1-010 BP1-012 BP1-013,-212 BP1-104 BP1-105 BP1-106 BP1-204 BP1-205 BP1-206 BP1-208 BP1-210 BP1-212 BP1-305 BP1-306 BP1-308 BP1-310 BP1-312 BP1-316 BP1-406 BP1-408 BP1-410 BP1-412 BP1-416 BP1-502 BP1-504 BP1-506 BP1-508 BP1-510 BP1-512
供给BP1系列频敏变阻器 BP2系列频敏变阻器 BP3系列频敏变阻器 BP4系列频敏变阻器 BP6系列频敏变阻器 BP8Y系列频敏变阻器 BP频敏变阻器 BP系列频敏变阻器 BP1频敏变阻器 BP2频敏变阻器 BP3频敏变阻器 BP4频敏变阻器 BP6频敏变阻器 BP8Y频敏变阻器
我公司是一家电阻器、频敏变阻器等低压电器配套的生产厂家。主要产品有：频敏变阻器、电阻器、不锈钢电阻器、起动调整电阻器、制动电阻器、热电偶、热电阻、液压制动器、电抗器、变压器、集电环、碳刷、凸轮操控器、主令操控器、联动台等。
(我公司有各种类型的频敏变阻器，不锈钢电阻器，电阻器，起动调整电阻器，发动调整电阻器，电抗器，变压器的阐明，运用阐明书，运用方法，接线方法，装置尺度等)BP1-310/3225频敏变阻器钢厂冶金轧钢线配套辊道电机启动适用
