产品类型 | 步进电机驱动器 |
---|---|
产品认证 | ISO9001 |
额定电流 | 0.75 |
额定电压 | 32 |
额定功率 | 50 |
额定转速 | 700 |
适用范围 | 适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半 导体封装、激光切割与焊接、激光照排、 |
外形尺寸 | 0.3 |
效率 | 99.9 |
品牌 | 明远测控 |
型号 | MY-5600 |

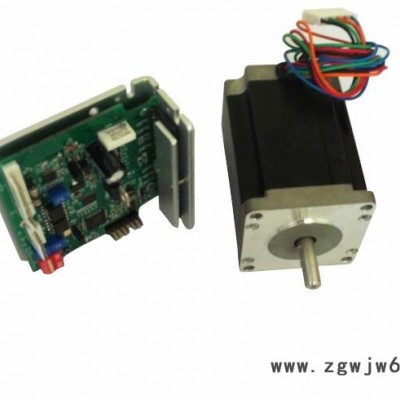

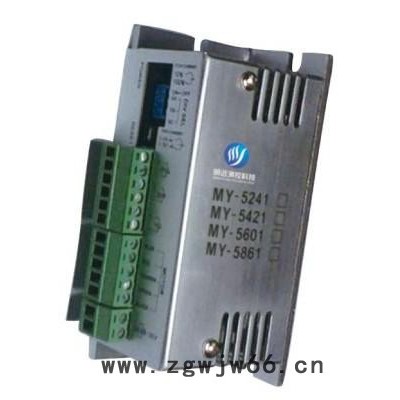

五相步进驱动器是明远公司最新结合国际技术研发出来的新产品,具有电机参数自适应功能,保证发挥电机的最佳性能,适合驱动24、42、57、60、86等系列步进电机.五相步进电机比相同尺寸的二相、三相电机有更高的扭力,更高的解析度,可作更精细的定位,运转更平顺。另外高细分驱动器搭配一般步进电机,输出表现会更好。公司自主研发的五相驱动器不仅在技术和使用性能方面达到日系同类驱动器水平,而且在低速稳定性、低噪音、加速度、升温等方面表现更加优良。
主要应用领域
适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半
导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、绕线机、平台上、自动化装配设备等。
■特征: SPECIAL FEATURES
●输入DC24V(电压范围18-32V) DC24V(Voltage
from 18 to 32)
● MY-5240与MY-5420电流为0.3A-0.75A/相 Setting of
phase current 0.3A-0.75A for MY--5240 and MY-5420
● MY-5600与MY-5860电流为0.6A-1.4A/相 Setting of phase
current 0.6A-1.4A for MY-5600 and MY-5860
●基本步距角可1-20细分 Setting of
micro-step interpolation from 1 to 20
●保持电流设定 Setting of holding
current
产品功能说明:
项目Items | 说明Description | |||||||
电源Power supply | DC +24V ,电压范围为18-32V | |||||||
输出电流Output current | MY-5240 与MY-5420输出电流为0.3A~0.75A/ | |||||||
细分设置 Setting of micro-step | 步距角设置开关 | 细分数 | 步距角 | |||||
SC | SB | SA | 0.72° | |||||
ON | ON | ON | 1/1 | 0.72° | ||||
ON | ON | OFF | 1/2 | 0.36° | ||||
ON | OFF | ON | 1/4 | 0.18° | ||||
ON | OFF | OFF | 1/5 | 0.144° | ||||
OFF | ON | ON | 1/8 | 0.09° | ||||
OFF | ON | OFF | 1/10 | 0.072° | ||||
OFF | OFF | ON | 1/16 | 0.045° | ||||
OFF | OFF | OFF | 1/20 | 0.036° | ||||
设置保持电流 Setting of holding | 保持电流为10%-90%, | |||||||
输入信号 Input | 信号名称 | 功能描述 | 输入电流 | 接线端J3 脉冲宽度:2us(最小值); 上升/下降沿时间:0.5us (最大值); 脉冲间隔:0.5us(最小值); 脉冲电压:在高电平时为+5V ,低电平时为0V | ||||
1. PUL+ | 脉冲信号输入+ | 6-13mA | ||||||
2. PUL- | 脉冲信号输入- | 6-13mA | ||||||
3. DIR+ | 电机方向信号+ | 6-13mA | ||||||
4. DIR- | 电机方向信号- | 6-13mA | ||||||
5. HO+ | 电机励磁停止信号输入+ | 6-13mA | ||||||
6. HO- | 电机励磁停止信号输入- | 6-13mA | ||||||
运行温度Operating temperature | 0℃~+65℃ | |||||||
保存温湿度Storage temperature | -10℃~+55℃ | |||||||
耐振动Low vibration | 10-55Hz, 0.15mm P-P | |||||||
外形尺寸Outline size | H77xW88xD35(mm) | |||||||
重量Mass | 0.14Kg | |||||||
