产品类型 | 混合式步进电机 |
---|---|
产品认证 | ISO9001 |
额定电流 | 5 |
额定电压 | 80 |
额定功率 | 100 |
额定转矩 | 2.2 |
额定转速 | 600 |
适用范围 | 广泛应用于数控机床、医疗设备、纺织印刷、雕刻机、激光打标机、激光内雕机、电子设备、剥线机、包装机械、 |
外形尺寸 | 57*57 |
效率 | 99.99 |
品牌 | 明远测控 |

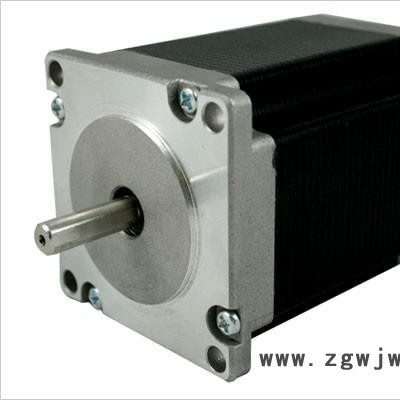

型号 | 二相57步进电机 |
产品特点:
低噪音
小振动
高速性能强
运行稳定
步距精度5%
温度80℃Max
环境温度 -20℃— 50℃
绝缘电阻 100M Ω Min 500VDC
耐 压 500V AC 1minut
产品机械尺寸
产品接线图
电机引线接法
技术参数(Electrical
Specifications):
型号 Modei | 步距角 (°) | 静力矩N.M | 额定 电流 A | 相电阻 Ohm | 相电感 Mh | 转子 惯量 g.c㎡ | 定位 力矩 Kg.cm | 重量 Kg | 电机 长度 mm | 引线 数目 |
MY57HS04L41 | 1.8 | 0.4 | 2.0 | 1.4 | 1.4 | 135 | 220 | 0.4 | 41 | 4 |
MY57HSM09L54 | 0.9 | 2.1 | 1.8 | 2.5 | 280 | 400 | 0.6 | 54 | 8 | |
MY57HS09L54 | 0.9 | 2.8 | 0.8 | 1.2 | 280 | 400 | 0.6 | 54 | 8 | |
MY57HS13L76 | 1.3 | 2.8 | 1.0 | 2.1 | 460 | 700 | 1.0 | 76 | 8 | |
MY57HS20 L76 | 2.0 | 3.0 | 1.3 | 5.0 | 460 | 700 | 1.0 | 76 | 4 | |
MY57HS22 L81 | 2.2 | 4.0 | 0.7 | 1.8 | 480 | 700 | 1.1 | 81 | 8 |
以上仅为代表性产品,可根据客户要求定做。
