| 额定电压 | 0-380 |
|---|---|
| 应用范围 | 收卷机 转绕机上力矩电机收卷控制 |
| 峰值堵转转矩 | 4N.M |
| 峰值堵转电流 | 4A |
| 峰值堵转电压 | 380V |
| 工作电压 | 380V |
| 工作电源 | 交流 |
| 外壳材质 | 铁壳机芯 |
| 种类 | 压力控制器 |
| 分类 | 微程序控制器 |
| 品牌 | ZHONGCHI |
| 型号 | ZCLJ-10A |
| 加工定制 | 是 |

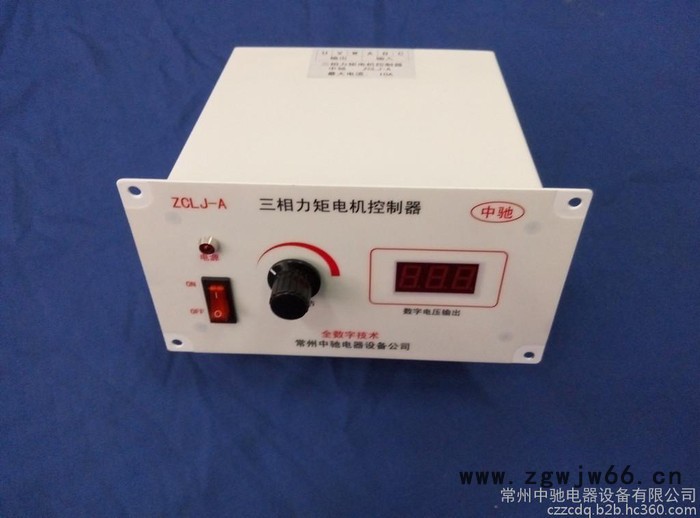

ZCJL-A力矩电机控制器采用32位计算机芯片作为控制核心，应用先进的PID软件控制技术以实现对交流380V电压进行零相位到满幅度的无级调节（0V～380V）。
本力矩电机控制器输出电压调节平稳无抖动，三相输出电压平衡度很好。为防止力矩电机在刚接通电源时产生的转矩突变，力矩控制器设计具有开机软启动功能可有效避免转矩突变发生。采用3位数字显示输出电压，具有美观大方操作方便的特点。
本力矩电机控制器可实现对各类生产、加工带材和线材等产品的设备上收、放卷张力控制。可广泛应用于冶金、印刷、造纸、纺织、橡胶塑料、线材拉丝等各种行业卷绕设备收卷张力控制。
二. 主要技术参数
1．电源电压： AC380V50Hz
2．电压输出： 0V～380V
3．显示方式： 3位LED数显
4．三相不平衡度： ≤ 2%
5**大额定电流： 6A、10A、15A、20A、25A
三.使用环境：
1. 海拔高度：＜1000M
2. 环境温度：0～45℃
3. 环境要求：无腐蚀性气体
4. 相对湿度：＜85%

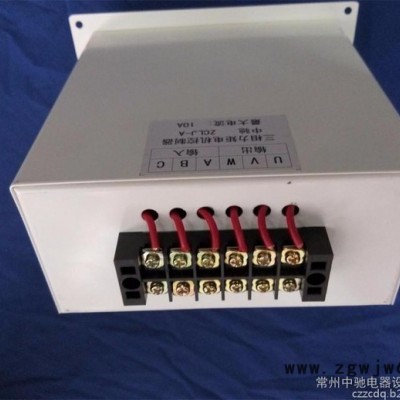

四.张力控制器操作及接线说明
注意：三相输入与三相输出不可接反。
五. 安装尺寸与方法：
开孔尺寸： 开孔尺寸：88×176
安装体积：200（宽）×110（高）×220（深）
安装方法：嵌入式安装、
本力矩电机控制器有功率输出，安装时应与其他装置之间水平方向和垂直方向至少留有3CM空间，以保证充分散热。
六. 力矩控制器的**大额定电流的选择
在力矩电机输入AC380V电压时，并加载足够大载荷使其发生堵转，此时的**大电流即为力矩电机的堵转电流。
力矩电机是感性负载，为保证力矩电机控制器的长期可靠运行，应选力矩电机控制器**大额定“电流”是所用力矩电机堵转电流的3～4倍。
例如力矩电机的堵转电流是2A，应选力矩电机控制器的**大额定“电流”≥6A。
