| 额定电流 | 50a |
|---|---|
| 额定功率 | 5kw |
| 防护等级 | IP54 |
| 工作电压 | 380V |
| 工作电源 | 直流 |
| 认证 | IOS9001 |
| 外壳材质 | 铝合金 |
| 种类 | 压力控制器 |
| 分类 | 组合逻辑控制器 |
| 品牌 | 凯隆 |
| 型号 | KL-LJTS-200A/380V |
| 加工定制 | 是 |
本公司经营智能晶闸管，可控硅，力矩电机调压器，质量保证，欢迎咨询洽谈。

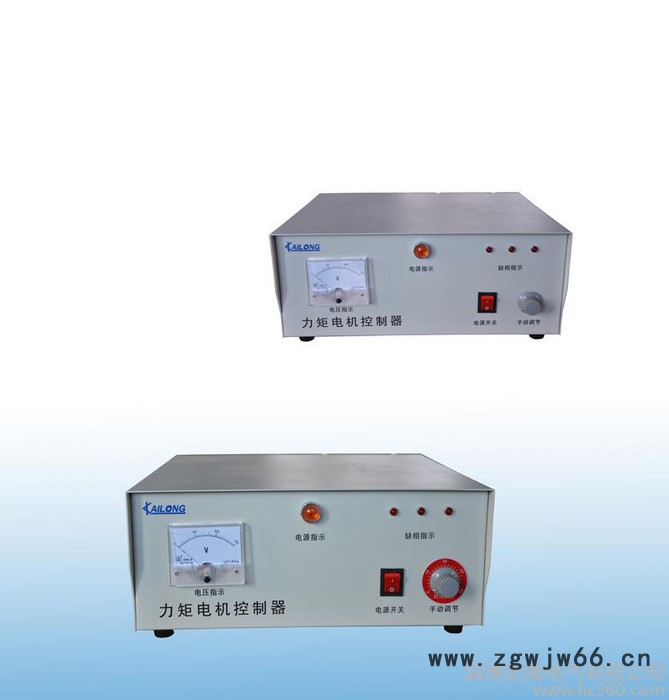

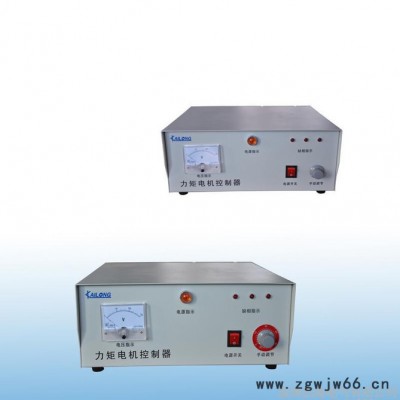

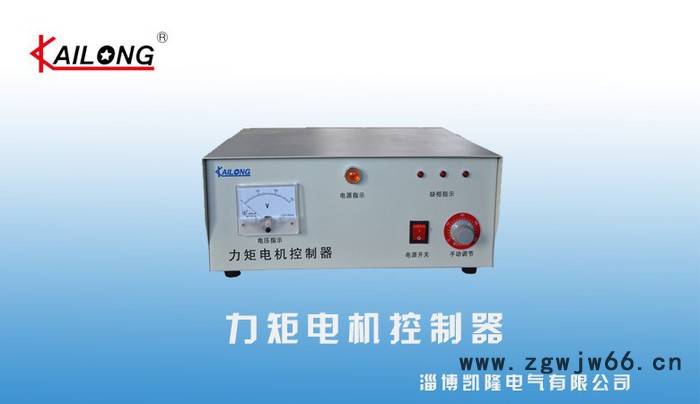

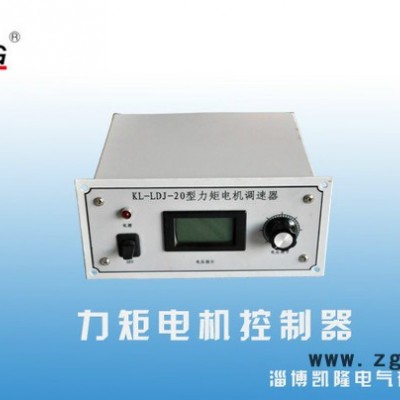

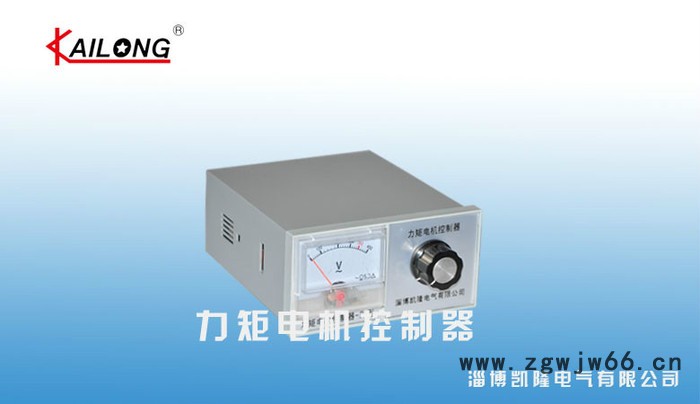

力矩电机控制器
概述
KL-XLDJ系列力矩电机控制器，采用**可控硅器件，配以优良的冷却散热系统及移相触发系统优化组合而成。是目前先进的弱电控制强电的电力调控系统，输入交流380V电压，控制信号为DC0—10V电压信号或4-20mA电流信号，调节机体上的电位器旋钮即可实现手动调压，调压范围0-380V,通过调节转换开关可实现近控和远控调节（定做时须说明）。
产品具有结构简单、安装方便、免调试、免维护的特点。
应用范围
本控制器具有控制精度高，可靠性好，安装更换方便，抗干扰能力强等优点。主要应用于交流力矩电机的调速控制系统，电压调节范围是输入电压**大有效值的1倍连续无级可调，通过调整调压旋钮可使输出电压任意设定在某一值上，以达到设备的运行要求；
可广泛应用于造纸、电线电缆、塑料加工、橡胶成型、食品机械、化工行业等领域。
主要功能：
电压输出有手动、自动转换控制方式。
可根据用户要求设置输出电压、电流限制电位器。上升速率可自由设定控制，
当自动系统出现故障时，可切换到手动控制功能，用手动电位器控制调整输出电压电流。
应用原理框图
控制器主要技术指标
1、输入电压380V±10% 50Hz。（三相四线）
2、输出额定电流0-100A。
3、输出电压0-380V，连续可调。
4、输出电流过载能力15%，不超过10分钟。
5、电压测量范围0-450V，精度±2%。
6、故障指示功能：输入电源缺相指示。
7、风机的工作电压：220V。
8、正常工作环境温度0-40℃，相对湿度35%-85%的无腐蚀性气体、无导电尘埃的场所。
9、控制器要可靠接地。
10、冷却方式：风冷。
代号及含义
控制器电气原理图
WI、VI、UI为三相输入电源，WO、VO、UO为三相输出，N为零线，K1为电源开关，L1为电源指示灯，D1~D3为缺相指示灯，FAN为风机，T1为主变压器，T2为反馈变压器，G1~G3为可控硅门极，V1为电压表，W1为电位器。（参见外形图面板标示）
规格型号
| 力矩电机控制器型号及外形尺寸 | |||||
| 产品型号 | 适用功率/KW | 额定电流/A | 外形尺寸 | 安装形式 | |
| 1 | KL-XLDJ-S-20 | 0-10 | 20 | 391*332*150/ 154*320*389 | 卧式/立式 |
| 2 | KL-XLDJ-S-40 | 20 | 40 | ||
| 3 | KL-XLDJ-S-80 | 40 | 80 | ||
| 4 | KL-XLDJ-S-100 | 50 | 100 | ||
外形尺寸
1、卧式
2、立式
