| 品牌 | 优普路 |
|---|---|
| 型号 | 86mm两相混合步进电机 |

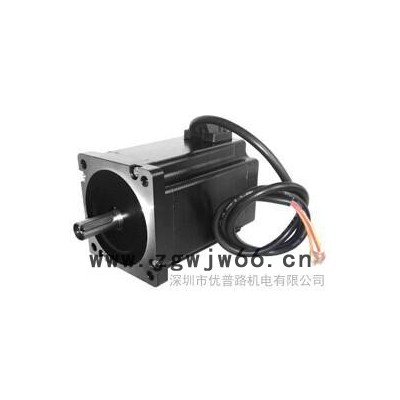

86两相步进电机
♦通用规格步距精度：1.8°±5%
温升：80°CMax
环境温度：﹣10°C-50°C
绝缘电阻：100MΩmin.500VDC
耐压：500VAC for one minute
径向跳动：0.06Max.(450g-load)
轴向跳动：0.08Max.(450g-load）
| 型号 | 相数 | 步距角 （°） | 保持转矩 (NM) | 额定电流 (A) | 相电感 (mH) | 相电阻 (Ω) | 引线数量 | 转子惯量 (g·cm2) | 定位转矩 (Kg·cm) | 电机重量 (Kg) | 机身长度 (mm) | 轴径 （mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86HB35 | 2 | 1.8 | 3.5 | 2.8 | 3.9 | 1.4 | 8 | 800 | 0.8 | 2 | 65 | Φ 9.5 |
| 86HB45 | 2 | 1.8 | 4.5 | 4.5 | 3.5 | 0.8 | 8 | 1400 | 1.3 | 2.3 | 80 | Φ12.7 |
| 86HB60 | 2 | 1.8 | 6 | 5 | 4.9 | 0.52 | 8 | 2300 | 1.3 | 3.25 | 101 | Φ12.7 |
| 86HB85 | 2 | 1.8 | 8.5 | 5 | 5.2 | 0.95 | 8 | 2800 | 2.5 | 3.8 | 118 | Φ12.7 |
| 86HB120 | 2 | 1.8 | 12 | 5 | 8.7 | 1.4 | 8 | 4000 | 3.8 | 5.4 | 156 | Φ15.875 |

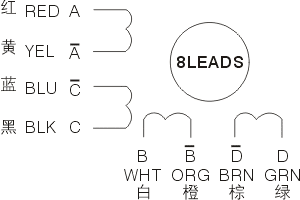

♦接线说明
