| 产品类型 | 有刷直流电动机 |
|---|---|
| 堵转转矩 | 11.8 |
| 额定功率 | 101.93 |
| 额定转矩 | 11.8 |
| 额定转速 | 140 |
| 极数 | 12极 |
160LYX系列稀土永磁直流力矩电动机技术参数及外形图
一、 产品介绍：

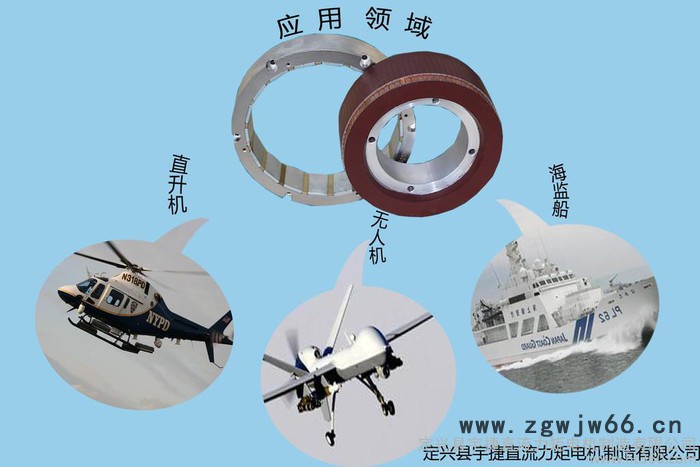

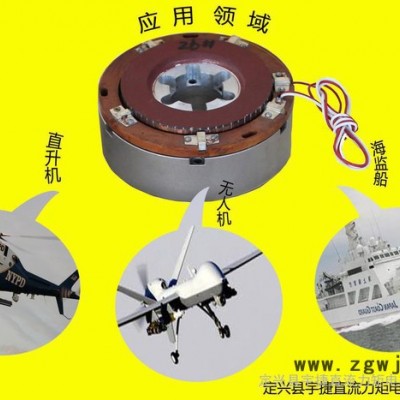

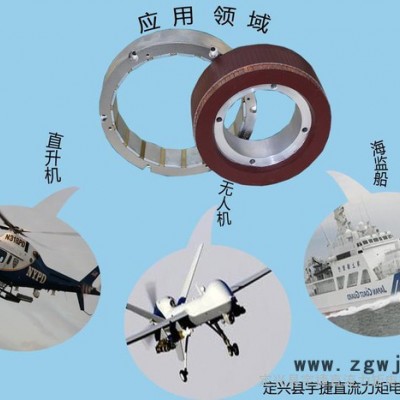

LYX系列永磁直流力矩电动机是采用稀土永磁永磁材料作为定子永磁磁极的永磁直流力矩电动机,根据不同客户的需要以及不同的使用环境,采用的永磁材料主要包括:钕铁硼( NdFeB)和钐钴(Sm2（CoCuFeZr）17)两种。LYX系列稀土永磁直流力矩电动机具有可堵转运行、响应速度快、空载转速低，低速转矩大、特性线性度好、力矩波动小等特点，而且结构简单，紧凑，再需要低速大力矩的场合不需要减速装置可以直接驱动负载，由于它具有这些独特的特点，被广泛应用于精密转台、机械臂关节、机器人、心肺机、蠕动泵、发电机组的发动机油门控制、光学设备、数控机床、实验设备、丝带类产品生产中应用于卷绕或张力元件等，再配合测速发电机、光电编码器等信号元件使用时，可以组成高精度的速度或位置伺服系统，被广泛应用于光纤生产、单晶提拉、光学设备、实验设备、医疗仪器等不同场合。是一种高精度伺服系统功率元件。
二、 技术参数
型 号 | 峰 值 堵 转 | 最大空载 | 连 续 堵 转 |
| ||||||
转 矩 | 电 流 | 电 压 | 功 率 | 转速 | 转矩 | 电 流 | 电 压 | 功 率 | 质 量 | |
（N·M） | （A） | （V） | （W） | （r/min） | （N·M） | （A） | （V） | （W） | （kg） | |
160LYX01 | 11.8 | 10.2 | 27 | 275.4 | 190 | 5.9 | 5.1 | 13.5 | 68.85 | 5.5 |
160LYX02 | 11.8 | 5.9 | 48 | 283.2 | 190 | 5.9 | 2.95 | 24 | 70.8 | 5.5 |
160LYX03 | 23.6 | 15.1 | 27 | 407.7 | 140 | 11.8 | 7.55 | 13.5 | 101.93 | 8 |
160LYX04 | 23.6 | 8.7 | 48 | 417.6 | 140 | 11.8 | 4.35 | 24 | 104.4 | 8 |
160LYX05 | 30 | 15.5 | 27 | 418.5 | 120 | 20 | 10.23 | 18 | 184.1 | 12 |
160LYX06 | 30 | 9.5 | 48 | 456 | 120 | 20 | 6.28 | 32 | 201.0 | 12 |
160LYX09 | 19.6 | 5 | 48 | 240 | 120 | 11.76 | 3 | 28.8 | 86.4 | 8.5 |
三、 外形及安装尺寸：
1．组装图
（a）端部止口及螺孔安装，安装形式如（图1）
（b）方形凸缘安装，安装形式如（图2）
2．分装式
安装尺寸应符合（图3）
更多产品系列和参数可到官方网站下载（www.ddmotor.cn）
