| 产品类型 | 电动机 |
|---|---|
| 产地 | 美国 |
| 额定功率 | 转矩达5000Nm以上 |
| 额定转速 | 额定转速50 到 18600RPM |
| 类型 | 力矩电机 |
| 应用范围 | 峰值扭矩1.17 到 12812Nm |
| 品牌 | Kollmorgen科尔摩根 |
| 型号 | KBM |
| 质量认证 | CE |
产品经理：黄先生 联系电话：18518556288

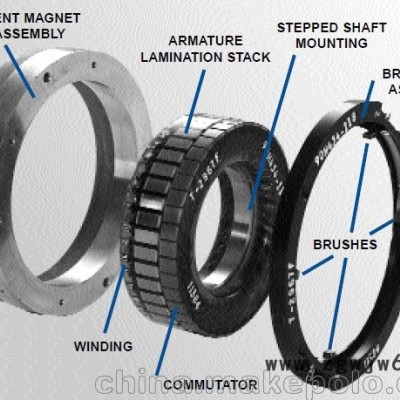

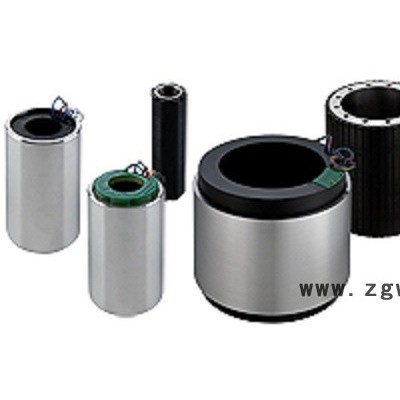

kollmorgen KBM系列无框力矩电机是我们**推出的直接驱动器技术产品。KBM成套
型产品具有出色的性能，使用寿命长，安装简便，可以满足当今设计
工程师的需求。用户还可以选择闭锁型数字霍尔效应传感器，这些驱
动器器是预先校准并在工厂内安装的，增加了轴向转子长度，以确保
正确的触发机制。如果选择配备绝缘部件，还可以在多种线输入电压
下操作。我们为您提供了详细的选型指南，其中介绍了目前提供的各
种预设计选件和配置。
产品经理：黄先生 联系电话：18518556288
KBM无框电机的优势
业内**的无框电机性能? 采用先进的电磁设计，可以达到**大转矩密度，减小电
机体积尺寸。
旋转非常平稳，齿槽效应非常小，总谐波畸变（THD）
很低。
操作速度范围大，加速快。
高质量的结构确保可靠性和安全操作? 高速电机的转子采用冗余磁体连接方式——同时采用附
着沾合及Kelvar品牌纤维捆绑。
电机绕组**高温度等级为155℃，带有集成热敏电阻，可
以确保在高标准应用系统中的连续安全操作。
带有经UL推荐的绝缘系统，使系统更容易达到法规要求。
选择了符合RoHS指令的材料。
设计方案的可配置程度很高**大限度降低了设计
解决方案的时间
提供了14种机框尺寸以及多种叠片段长度。
采用霍尔效应传感器实现标准传感器反馈功能。
标准高压和低压绝缘。
提供多种标准绕组，并可以根据要求提供定制绕组。
很容易调整机械接口。
高质量的结构
全封装的定子绕组
内部绕组能够在155℃下连续操作
使用PTC热敏电阻（雪崩式）实现过载保护
采用稀土钕-铁-硼磁体
转子磁体上采用故障安全型保护带*
符合RoHS指令要求
可用选件（不需要设计费）
传感器反馈装置（KBMS型）
闭锁型数字 霍尔效应传感器经过预先校准，并在生产时安装
至定子出线端。在此选型指南中给出了接线说明以及电气时
序图。KBMS型产品增加了轴向转子长度，以确保正确的传感
器触发机制。
选择绝缘系统
S（标准）- 可以用于规格不超过240 Vac的驱动器放大器电源
H（高压）- 用于规格高于240 Vac，并且不超过480 Vac的驱动
器放大器电源
产品经理：黄先生 联系电话：18518556288
各种绕组
根据客户应用系统的具体电压和电流要求，可以通过优化电
机绕组来达到所需的速度和转矩性能。在报价之前，科尔摩
根的工程师必须确保每种特殊绕组方案都具有电气可行性，
并且能够制造出来。
转子轮毂尺寸
转子轮毂可以按照客户规定采用各种孔型、安装功能或者较
小的内镗孔直径。在本选型指南内给出的标准KBM(S)型产品
对应转子内镗孔直径**大的情况。
转子轮毂材料
标准配置KBM(S)的转子轮毂是用非电镀冷轧钢制作的。如果
希望使用电镀、涂层、清洁或其它材料，那么在报价之前，
科尔摩根的工程师必须确保方案的可行性，并调整相应的价
格。
定子套管材料
标准配置KBM(S)-10、14、17、25、35、45、163和260型定子在
定子叠片段周围带有无涂层铝套管。如果铝定子套管需要涂
层或电镀层，那么在报价之前，科尔摩根的工程师必须确保
方案的可行性，并调整相应的价格。定子套管仅用于上述尺
寸的型号。
认证机构（UL/CE）信息
KBM(S)电机有助于帮助客户的高品质组件获取UL或CE认证。
定子绝缘系统完全是用经过认证机构核准的材料制作的，其
设计完全符合认证机构规定的漏电和电气间隙准则，并在认
证机构规定的电压下检测了绕组电路和接地金属定子表面之
间的介电强。
产品经理：黄先生 联系电话：18518556288
产品型号：
KBMS-10H02-B
KBMS-10H03-B
KBMS-10H04-B
KBM(S)-1001-X KBM(S)-1002-X KBM(S)-1003-X KBM(S)-1004-X
KBM(S)-14X01-X KBM(S)-14X02-X KBM(S)-14X03-X
KBM(S)-17X01-X KBM(S)-17X02-X KBM(S)-17X03-X KBM(S)-17X04-X
KBM(S)-25X01-X KBM(S)-25X02-X KBM(S)-25X03-X KBM(S)-25X04-X
KBM(S)-35X01-X KBM(S)-35X02-X KBM(S)-35X03-X KBM(S)-35X04-X
KBM(S)-43X01-X KBM(S)-43X02-X KBM(S)-43X03-X
KBM(S)-45X01-X KBM(S)-45X02-X KBM(S)-45X03-X
KBM(S)-57X01-X KBM(S)-57X02-X KBM(S)-57X03-X
KBM(S)-6001-X KBM(S)-6002-X KBM(S)-6003-X
KBM(S)-79X01-X KBM(S)-79X02-X KBM(S)-79X03-X
KBM(S)-88X01-X KBM(S)-88X02-X KBM(S)-88X03-X
KBM(S)-118X01-X KBM(S)-118X02-X KBM(S)-118X03-X KBM(S)-118X04-X
KBM(S)-163X01-X KBM(S)-163X02-X KBM(S)-163X03-X
KBM(S)-26001-X KBM(S)-26002-X KBM(S)-26003-X
KBM(S)-10XX-X
KBM(S)-14XXX-X
KBM(S)-17XXX-X
KBM(S)-25XXX-X
KBM(S)-35XXX-X
KBM(S)-43XXX-X
KBM(S)-45XXX-X
KBM(S)-57XXX-X
KBM(S)-60XX-X
KBM(S)-79XXX-X
KBM(S)-88XXX-X
KBM(S)-118XXX-X
KBM(S)-163XXX-X
KBM(S)-260XX-X
KBMS-10H01-A
KBMS-10H01-B
KBMS-10H01-C
产品经理：黄先生 联系电话：18518556288
安装转子
很多KBM(S)系列转子因为太大而无法用手安全提起，另外在转子快速进入定子时的吸引力可能太大，以至于无
法用手控制。科尔摩根建议使用一个提升机或小型空中起重机将转子提升**位并保持稳定，以便能够在控制良
好的情况下插入到定子中。大多数大型KBM(S)转子在钢轮毂中都有螺纹孔，可供用户连接吊耳，从而进行提升
操作。请注意在使用起重链和吊钩接口的提升操作中，建议使用转动吊耳而非固定环吊耳以保证安全。
检查运行间隙
在正确安装和固定了转子之后，应拆下所有Mylar垫片材料。请仔细检查游隙是否有任何碎片或堵塞。如果可
能，用手旋转转子以确认其能够自由旋转。
安装支持
客户如果遇到应用或安装问题，可以联系科尔摩根寻求帮助。联络信息请参见本选型指南的封底。如果用户需
要，科尔摩根还可以设计和提供定制电机安装固件，以满足用户的特殊应用需求。固件解决方案的报价视具体
情况而定
产品经理：黄先生 联系电话：18518556288
