| 材质 | 铁钴镍 |
|---|---|
| 产地 | 北京 |
| 规格 | 1 |
| 用途 | 电器产品 |
| 适用行业 | 电器 |
| 品牌 | AD/亚德诺 |
| 型号 | TBMS-6013A |
| 加工定制 | 否 |
| 属性 | 1 |

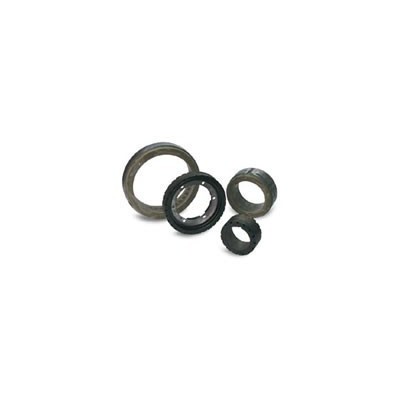

Kollmorgen TBM（S）无框力矩电机
更多产品信息请联系销售部王经理18518556188（微信）
是新型直驱力矩电机，专为需求体积小巧紧凑、轻重
典型应用包括：机器人关节、传感器平衡架、无人机推进和导航系
统，以及其他许多的应用。
TBM(S) 产品特点
? 3 种框架尺寸，范围从 60 毫米(2.36 英寸)到 129 毫米(5.08 英寸)
? 每个框架为有3 个叠片段长度可选
? 每个框架有 2 个标准绕组选件
? 锁存型霍尔效应（预校准/出厂预装）
? 低齿槽设计
? 高防腐蚀不锈钢转子
? 符合 RoHS规范
? 绑线式转子
? 激光打标电枢
对于非标需求，科尔摩根提供多样的标准选件和配置。
更多产品信息请联系销售部王经理18518556188（微信）
TBM系列：
TBM(S)? 60 系列电机
电机引线：
#18 AWG，TEFLON 涂层，符合 MIL-W-22759/11
3条引线 - 每条**小长度 152.4mm (6 inch)
1-红色、1-白色、 1-黑色
传感器引线：
#26 AWG，类型“ET”，TEFLON 涂层，符合 MIL-W-16878
5条引线 - 每条**小长度 152.4mm (6 inch)
1-蓝色、1-棕色、1-绿色、1-橙色、 1-黄色
型号 "A" mm [inch] "B" mm [inch]
TBM(S)-6013 12.70 [0.500] 16.76 [0.660]
TBM(S)-6025 25.40 [1.000] 29.46 [1.160]
TBM(S)-6051 50.80 [2.000] 54.86 [2.160]
更多产品信息请联系销售部王经理 18518556188（微信）
TBM(S)? 76 系列电机
电机引线：
#18 AWG，TEFLON 涂层，符合 MIL-W-22759/11
3条引线 - 每条**小长度 152.4mm (6 inch)
1-红色、1-白色和 1-黑色
传感器引线：
#26 AWG，类型“ET”，TEFLON 涂层，符合 MIL-W-16878
5条引线 - 每条**小长度 152.4mm (6 inch)
1-蓝色、1-棕色、1-绿色、1-橙色和 1-黄色
型号 "A" mm [inch] "B" mm [inch]
TBM(S)-7615 15.24 [0.600] 19.30 [0.760]
TBM(S)-7631 30.73 [1.210] 38.40 [1.370]
TBM(S)-7646 46.23 [1.820] 50.29 [1.980]
更多产品信息请联系销售部王经理 18518556188（微信）
TBM(S)? 129 系列电机
电机引线：
#18 AWG，TEFLON 涂层，符合 MIL-W-22759/11
3条引线 - 每条**小长度 152.4mm (6 inch)
1-红色、1-白色和 1-黑色
传感器引线：
#26 AWG，类型“ET”，TEFLON 涂层，符合 MIL-W-16878
5条引线 - 每条**小长度 152.4mm (6 inch)
1-蓝色、1-棕色、1-绿色、1-橙色和 1-黄色
型号"A" mm [inch] "B" mm [inch]
TBM(S)-12913 13.33 [0.525] 17.40 [0.685]
TBM(S)-12941 41.28 [1.625] 45.35 [1.785]
TBM(S)-12955 54.61 [2.150] 58.67 [2.310
更多产品信息请联系销售部王经理 18518556188（微信）
可用的 TBM(S) 定制选项
速度/转矩变化 通常提供的功能
? 绕组规格 #00 – #48 AWG (包括引线变化)
? 叠片段长度 取决于框尺寸
安装功能
? 转子轮毂几何形状 圆型、空心、带法兰、键槽、平台
通孔从 5 毫米 (0.20 英寸) 到公布的**大值 (参见外 形图)
? 安装 螺栓孔直径和圆周样式 (客户指定)
? 引线长度 152 mm (6.00 in) **小 (基本型号)
150 mm (5.90 in) 至 1200 mm (47.0 in) (客户指定)
? 引线颜色 红色/白色/黑色 (基本型号)
其他颜色由客户指定
? 热传感器 KTY 或 PTC 型设备 (仅内置到电机插槽中)
TBMS-6013-A00 TBMS-6013-B00
TBMS-6025-A00 TBMS-6025-B00
TBMS-6051-A00 TBMS-6051-B00
TBMS-7615-A00 TBMS-7615-B00
TBMS-7631-A00 TBMS-7631-B00
TBMS-7646-A00 TBMS-7646-B00
TBMS-12913-A00 TBMS-12913-B00
TBMS-12941-A00 TBMS-12941-B00
TBMS-12955-A00 TBMS-12955-B00
TBM-6013-A00 TBM-6013-B00
TBM-6025-A00 TBM-6025-B00
TBM-6051-A00 TBM-6051-B00
TBM-7615-A00 TBM-7615-B00
TBM-7631-A00 TBM-7631-B00
TBM-7646-A00 TBM-7646-B00
TBM-12913-A00 TBM-12913-B00
TBM-12941-A00 TBM-12941-B00
TBM-12955-A00 TBM-12955-B00
产品经理：王先生 联系电话：18518556188
TBMS-6013, TBM-6013, TBMS-6025, TBM-6025,TBMS-6051, TBM-6051,TBMS-7615,
TBM-7615, TBMS-7631, TBM-7631, TBMS-7646, TBM-7646, TBMS-9519,TBM-9519,
TBMS-12913, TBM-12913, TBMS-12941, TBM-12941, TBMS-12955, TBM-12955
供应型号：
TBM-6013-A00 TBM-6013-B00
TBM-6025-A00 TBM-6025-B00
TBM-6051-A00 TBM-6051-B00
TBM-7615-A00 TBM-7615-B00
TBM-7631-A00 TBM-7631-B00
TBM-7646-A00 TBM-7646-B00
TBM-12913-A00 TBM-12913-B00
TBM-12941-A00 TBM-12941-B00
TBM-12955-A00 TBM-12955-B00
TBMS-6013-A00 TBMS-6013-B00
TBMS-6025-A00 TBMS-6025-B00
TBMS-6051-A00 TBMS-6051-B00
TBMS-7615-A00 TBMS-7615-B00
TBMS-7631-A00 TBMS-7631-B00
TBMS-7646-A00 TBMS-7646-B00
TBMS-12913-A00 TBMS-12913-B00
TBMS-12941-A00 TBMS-12941-B00
TBMS-12955-A00 TBMS-12955-B00
