| 额定功率 | 10（W） |
|---|---|
| 适用范围 | 较大范围内可调速 |
| 效率 | 50（%） |
| 产地 | 无锡 |
| 产品类型 | 86步进电机 |
| 额定电流 | 2-8（A） |
| 额定电压 | 220V |
| 额定转矩 | 2.5-28（NM） |
| 额定转速 | 0-500（rpm） |
| 品牌 | 惠斯通 |
| 型号 | BYGH |
| 加工定制 | 是 |

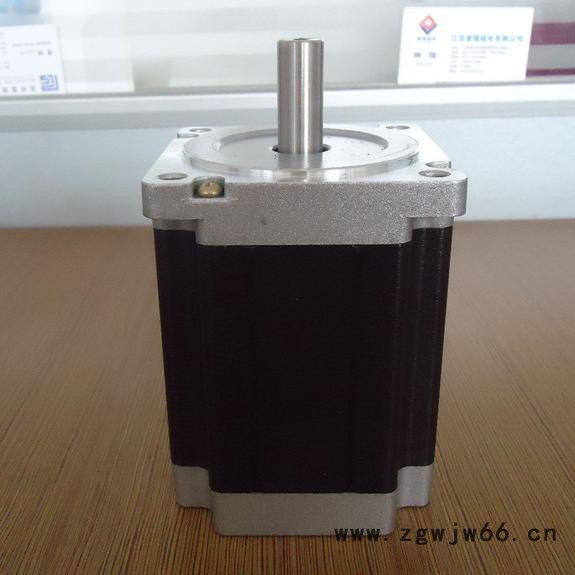

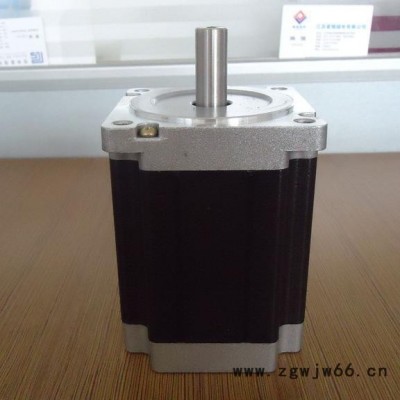

| 86BYGH系列步进电机 | ||||||
| 一、特征 Specifications： | ||||||
| Step Accuracy………………………………………………… ±5% | ||||||
| Temperature Rise…………………………………………80℃ Max | ||||||
| Ambient Temperature Range…………………………-20℃~+50℃ | ||||||
| Insulation Resistance………………………100MΩMin.500VC DC | ||||||
| Dielectric Strength………………………………500V AC 1S | ||||||
| 电机型号 | 机身长L | 相电压 | 相电流 | 相电阻 | 相电感 | 静力矩 | 引线数 | 转动惯量 | 重量 |
| 毫米 | 伏 | 安培 | 欧姆 | mH | N*m | num | kg*cm2 | kg | |
| 86BYGHG001SC | 66 | 1.9 | 3 | 0.63 | 2.8 | 2.5 | 4 | 0.1 | 0.45 |
| 86BYGHG103SC | 76 | 1.5 | 5 | 0.3 | 2.5 | 3.45 | 4 | 0.12 | 0.56 |
| 86BYGHG201SC | 80 | 2 | 5 | 0.4 | 3.5 | 3.5 | 4 | 0.3 | 0.7 |
| 86BYGH1148SC | 114 | 3 | 5 | 0.6 | 6 | 7 | 4 | 3 | 3.6 |
| 86BYGH602SC | 126 | 3.4 | 5.4 | 0.63 | 5.8 | 7.4 | 4 | 4 | 4.3 |
| 86BYGH603SC | 150 | 2.5 | 5 | 0.5 | 5.5 | 10 | 4 | 3.6 | 5 |
| 注意：常规刹车器为断电刹车，刹车器电压常规AC220V；如有特别要求可定制。 | |||||||||
