工作台类型 | 滑台 |
---|---|
使用电机 | 57步进电机 |
材质 | 铝型材 |
产地 | 四川 |
适用行业 | 机床 |
操作类型 | 全自动 |
品牌 | FUYU福誉 |
型号 | FTS40XY-T |
成都福誉科技有限公司专注于高端智能化制造装备的研发、生产、销售和服务。专为广大国内外客户提供:精密直线模组,滑台,机器手、多轴工作台等机械设备配件。承接非标品,按需为客户开发产品,
我们拥有齐全的生产加工设备及经营丰富的员工,中间环节少成本低是我们的优势。工厂拥有多年的加工制造经验,诚信、实力和产品质量获得了业界的广泛认可。欢迎各界朋友莅临参观、指导和业务洽谈。咨询电话:18030890390 QQ:473133835
此产品需要定制,每个轴的长度可以按客户需求定制,具体请咨询客服!
(注意此价格是FTS40XY-T 100mmx100mm行程的价格!)
产品机械尺寸
FTS40XY-T 直线运动滑台机械尺寸 | |||
机械尺寸 | X轴有效行程 Ly | mm | 100 -1000 |
Y轴有效行程 Lz | mm | 100 -200 | |
总宽 | mm | 57 |

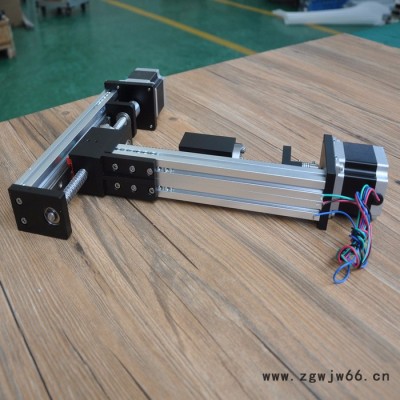

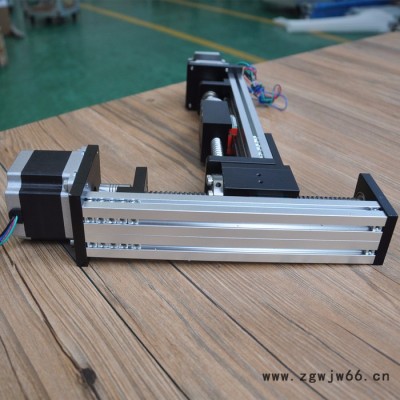

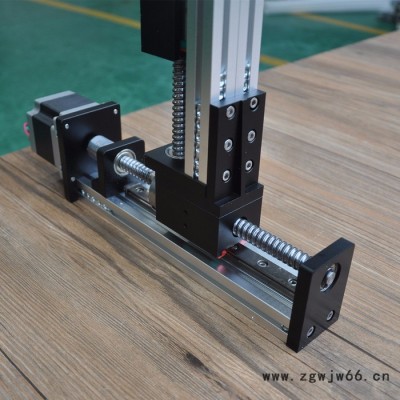

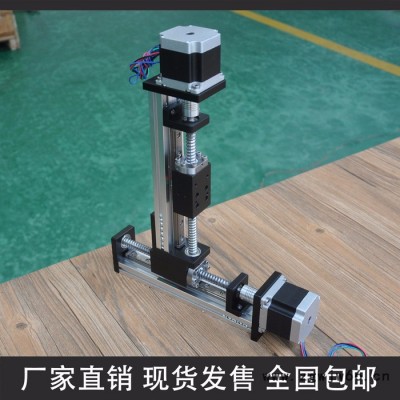

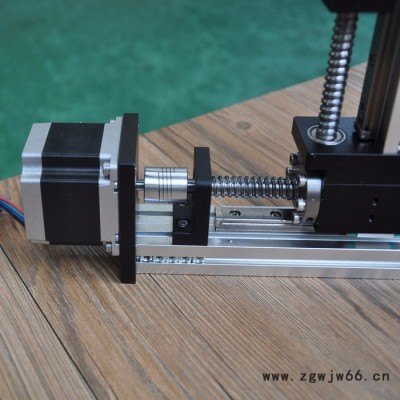

产品细节图
型号. | 丝杆直径.(mm) | 导程 (mm) | 精度等级 |
G165 (100~500mm 有效行程) | 16 | 5 | C7 |
G1610(600~1000mm 有效行程) | 16 | 10 | C7 |
型号 | 步距角 | 法兰尺寸 | 机身长 | 扭矩 | 电流 | 电阻 | 电感 | 转动惯量 | 出线数 |
(°) | (mm) | L (mm) | ( N.m) | (A) | ( Ω) | ( mH) | (g.cm2) | (No.) | |
FM5756SSD04 | 1.8 | 57 | 56 | 0.93 | 2.0 | 1.32 | 3.19 | 188 | 4 |
组装步骤
