工作电压 | 24V |
---|---|
工作电源 | 直流 |
品牌 | 信尔 |
型号 | JYPG |
加工定制 | 是 |

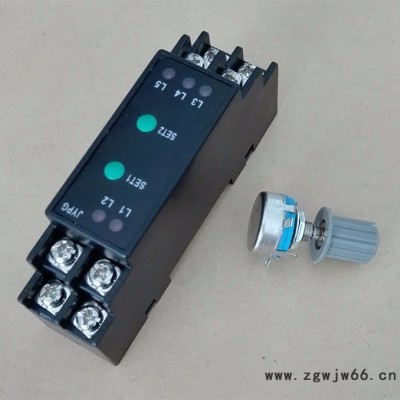

JYPG是一款经济型控制器,速度 方向可调,,使用方便,操作简单 , 产品质量问题1年免费维修。
工作模式选择:两种工作方式
指示灯L1亮,表示是工作模式1,由PI1和PI2的2个开关控制正反转运动,PI3不用;
指示灯L2亮,表示是工作模式2,由PI1和PI2的2个开关触发正反转,PI3控制运动与停止;
速度档位选择:三档速度
指示灯L3亮,表示速度在0-25KHz的档位;
指示灯L4亮,表示速度在0-5KHz的档位;
指示灯L5亮,表示速度在0-1KHz的档位;
速度调节:电位器(10K)调速
3路开关量输入
PI1,PI2,PI3:根据工作模式不同有不同的功能,
PI4:是电位器调速输入端。
2路NPN开路输出,控制步进驱动器的CP和DIR
安装方式:导轨安装
电源电压:5-24VDC
尺寸:95X25X41
