| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 6极 |
| 额定功率 | 11KW |
| 额定电压 | 380/440（V） |
| 额定转速 | 940（rpm） |
| 产品认证 | CCS |
| 应用范围 | 船舶工业 |
| 品牌 | 上起 |
| 型号 | YZ160L-6-H |

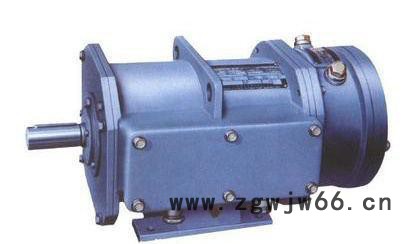

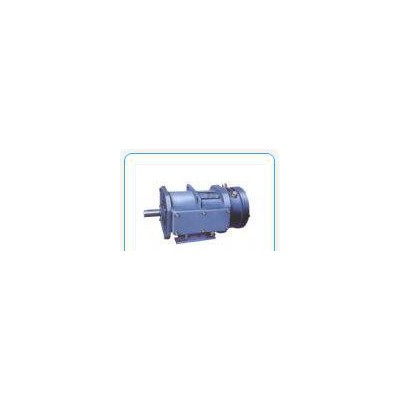

YZ-H系列船用起重用交流三相异步电动机（单速、双速、三速）
产品说明：
YZ-H系列船用起重用交流三相异步电动机是按照国家标准GB/T755《旋转电机的定额和性能》、GB/T7060《船用旋转电机基本技术要求》设计制造，具有性能好，体积小、噪音低、工作可靠、维护方便等特点。适用于船舶中作短时定额运行的甲板起重机械的电力拖动设备，如锚机、绞盘机等。该系列电动机符合中国船级社（CCS）《钢质海船入级规范》的有关规定要求。
设计要求：
电压380/440V 频率 50/60Hz 绝缘等级F 防护
等级IP56 直流制动器额定电压为直流DC110V。（单速电动机直流制动器可根据顾客需求设计为自供电）
电动机绕组和金属零件的表面均按照湿热电动机的要求，经过特殊浸渍和处理，具有良好的防潮、防霉和抗盐雾的性能，电动机均装置防冷凝加热器。
接线方式：Y、Y/Y、Y/YY/Δ或Δ/YY/Δ。
工作制：
单速电动机 S3-25%（4级、6级、8级） 双速电动机 S2-30min/10 min (4/12级)
双速电动机 S2-30min/15 min (4/16级) 三速电动机 S2-10min/30 min/5 min (4/8/16级)
环境适应性：
环境温度为-25℃~+45℃
空气相对湿度不大于95%，并有凝露。有盐雾，霉菌，油雾及海水的影响。
有船舶正常运行中产生的冲击和振动的影响。
倾斜与摇摆：倾斜为±22.5°， 摇摆为±22.5°，周期为10s
YZ-H系列单速电动机主要技术数据
型 号 | 功 率Kw | 电 流 A | 转速r/min | 工作方式 | 直流电磁制动器 | 重 量Kg | ||||||
380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | S2 min | 制动力矩 N.m | 电 压 V | 电流 A | 无制 动器 | 有制 动器 | |
YZ112S-4-H | 1.5 | 1.8 | 4.3 | 4.5 |
1360 |
1630 | 30 |
33 | 110 |
1.37 | 46 | 66 |
YZ112M-4-H | 2.2 | 2.5 | 6 | 5.92 | 30 | 110 | 48 | 68 | ||||
YZ112L-4-H | 3.7 | 4 | 9.6 | 8.98 | 30 | 110 | 58 | 78 | ||||
YZ112S-6-H | 1.1 | 1.2 | 3.5 | 3.3 |
890 |
1068 | 30 | 110 | 40 | 60 | ||
YZ112M-6-H | 1.5 | 1.8 | 4.65 | 4.82 | 30 | 110 | 45 | 65 | ||||
YZ112L-6-H | 2.2 | 2.5 | 6.6 | 6.5 | 30 | 110 | 58 | 78 | ||||
YZ132M1-4-H5.5
| 6.3 | 13.4 | 13.3 | 1360 | 1630 | 30 |
72 | 110 |
1.56 | 82 | 117 |
|
YZ132M2-4-H | 7.5 | 8.5 | 18.3 | 17.9 | 30 | 110 | 85 | 120 | ||||
YZ132S-6-H | 3.7 | 4 | 10.5 | 9.85 |
940 |
1130 | 30 | 110 | 75 | 110 | ||
YZ132M2-6-H | 5.5 | 6.3 | 15.3 | 15.1 | 30 | 110 | 80 | 115 | ||||
YZ132L-6-H | 7.5 | 8.5 | 20 | 19.6 |
|
| 90 |
| ||||
YZ160S-6-H | 7.5 | 8.5 | 19.7 | 19.3 | 940 | 1130 | 30 | 160 | 110 | 1.61 | 118 | 158 |
YZ160L-6-H | 11 | 13 | 26.8 | 27.3 | 30 | 110 | 140 | 180 | ||||
YZ180L-6-H | 15 | 18.5 | 36 | 38.4 | 950 | 1140 | 30 | 203 | 110 | 2.24 | 220 | 265 |
YZ200M-6-H | 18.5 | 22 | 43.9 | 45.1 | 950 | 1140 | 30 | 250 | 110 | 2.23 | 250 | 340 |
YZ225S-6-H | 22 | 25 | 51 | 50 | 950 | 1140 | 30 | 500 | 110 | 2.94 | 305 | 380 |
YZ-H系列双速电动机主要技术数据 （续表）
型 号 | 功 率Kw | 电 流 A | 转速r/min | 工作方式 | 直流电磁制动器 | 重 量Kg | ||||||
380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | S2 min | 制动力矩 N.m | 电 压 V | 电流 A | 无制 动器 | 有制 动器 | |
YZ112L-4/12-H | 2.2 | 2.5 | 6.5 | 6.4 | 1350 | 1660 | 30 | 33 | 110 | 1.37 | 52 | 77 |
0.75 | 0.85 | 5.4 | 5.3 | 430 | 530 | 10 | ||||||
YZ132M-4/12-H | 3 | 3.5 | 8.35 | 8.4 | 1360 | 1660 | 30 | 72 | 110 | 1.56 | 80 | 115 |
1.1 | 1.2 | 7.6 | 7.1 | 430 | 530 | 10 | ||||||
YZ132L-4/12-H | 4 | 4.5 | 10.3 | 10 | 1380 | 1660 | 30 | 72 | 110 | 1.56 | 88 | 123 |
1.5 | 1.7 | 9.1 | 9 | 430 | 530 | 10 | ||||||
YZ160L-4/12-H | 6.3 | 7.5 | 15.4 | 16.2 | 1390 | 1690 | 30 | 160 | 110 | 1.61 | 145 | 185 |
2.2 | 2.5 | 11.9 | 11.7 | 430 | 530 | 10 | ||||||
YZ180L-4/12-H | 8.5 | 10 | 19.3 | 20.5 | 1400 | 1690 | 30 | 203 | 110 | 2.24 | 210 | 255 |
3.5 | 4 | 17.9 | 17.7 | 430 | 530 | 10 | ||||||
YZ180L-4/16-H | 11 | 13 | 24.9 | 26.7 | 1420 | 1730 | 30 | 203 | 110 | 2.24 | 220 | 265 |
3 | 3.5 | 16.9 | 16.7 | 330 | 390 | 15 | ||||||
YZ200M-4/16-H | 15 | 17 | 32.8 | 33.2 | 1420 | 1740 | 30 | 250 | 110 | 2.23 | 245 | 335 |
4 | 4.5 | 24.1 | 23.4 | 340 | 400 | 15 | ||||||
YZ200L-4/16-H | 18.5 | 22 | 40.4 | 42.4 | 1420 | 1740 | 30 | 250 | 110 | 2.23 | 295 | 385 |
5.5 | 6.3 | 32.6 | 32.2 | 340 | 410 | 15 | ||||||
YZ160L-4/8-H | 12.5 | 14 | 26 | 25.2 | 1370 | 1685 | 30 |
|
|
| 168 |
|
7.5 | 8.5 | 20.4 | 19.9 | 680 | 798 | 10 | ||||||
YZ225S-4/16-H | 20 | 22.5 | 45.2 | 44 | 1420 | 1723 | 10 |
|
|
| 375 |
|
7.5 | 8.5 | 59.2 | 57.9 | 334 | 410 | 10 | ||||||
