商品信息

基本参数

品牌：	未填
所在地：	上海
起订：	≥1 个
供货总量：	5 个
有效期至：	长期有效
产品类型：	三相异步电动机
极数：	4极

详细说明

产品类型	三相异步电动机
极数	4极
额定功率	15KW
额定电压	380（V）
额定转速	1480（rpm）
产品认证	ISO9001-2000
应用范围	减速机
品牌	上起
型号	YEJ160L-4

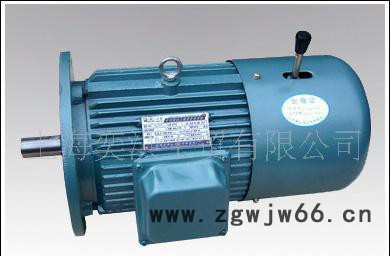

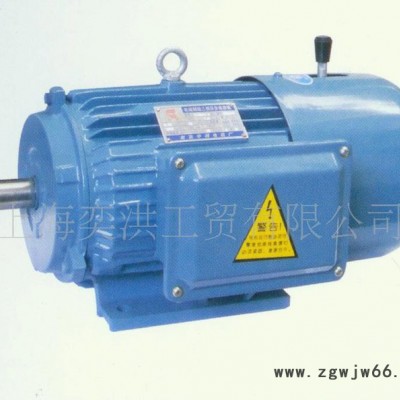

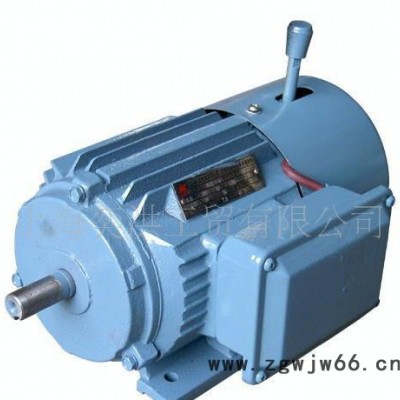

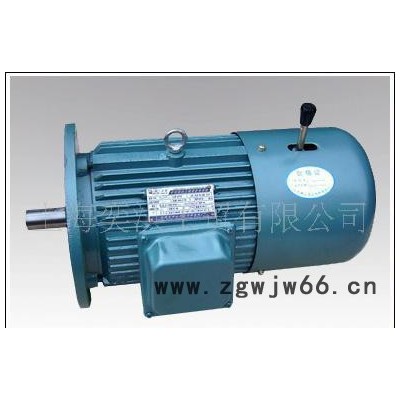

产品性能与特点: YEJ系列制动电动机是全封闭自扇冷式鼠笼型具有附加圆盘型直流制动器的三相异步电动机，它具有制动迅速、结构简单、可靠性高、通用性强等优点。此外制动器具有人工释放机构，被广泛应用于各种要求快速停止和准确定位的机械设备和传动装置中。原理与结构: YEJ系列制动电动机的直流圆盘制动器安装在电机非轴伸端的端盖上。当制动电动机接入电源，制动器也同时工作。由于电磁吸力作用，电磁铁吸引衔铁并压缩弹簧，制动盘于衔铁端盖脱开，电动机开始运转。当切断电源时，制动器电磁铁失去磁吸力，弹簧推动衔铁压紧制动盘，在摩擦力矩作用下，电动机立即停止对应于各型号的YEJ制动电动机，我厂也生产相应的YDEJ双速电动机。制动器电源由电机接线盒内的整流器供给，3千瓦及以下为AC220V-DC99V，4千瓦以上为AC380V-DC170V

YEJ系列电磁制动三相异步电动机外形尺寸（H80～225mm）

详细介绍：

上海奕洪工贸有限公司 13918478586

图1 YEJ系列（B3）（见表4） YEJ系列电磁制动三相异步电动机外形尺寸（H80～225mm）

表4 机座带底脚，端盖上无凸缘的电机（B3）

机座号（中心高）H	国际标准（IEC）电机号码		A	B	C	D		E		F		G		GD		K	AA	AB	BB	AC/2	AD	HC	HD	L
	2极	4、6、8极				2极	4、6、8极	2极	4、6、8极	2极	4、6、8极	2极	4、6、8极	2极	4、6、8极									2极	4、6、8极
80	80-19		125	100	50	19		40		6		15.5		6		10	37	165	135	85	150	170	—	375
90S	90S24		140	100	56	24		50		8		20		7		10	37	180	150	90	155	190	—	400
90L	90L24		140	125	56	24		50		8		20		7		10	37	180	170	90	155	190	—	425
100L	100L28		160	140	63	28		60		8		24		7		12	42	205	185	105	180	—	245	465
112M	112M28		190	140	70	28		60		8		24		7		12	52	245	195	115	190	—	265	495
132S	132S38		216	140	89	38		80		10		33		8		12	57	280	210	135	210	—	315	570
132M	132M38		216	178	89	38		80		10		33		8		12	57	280	248	135	210	—	315	610
160M	160M42		254	210	108	42		110		12		37		8		15	63	330	275	165	255	—	385	715
160L	160L48		254	254	108	42		110		12		37		8		15	63	330	320	165	255	—	385	760
180M	180M48		279	241	121	48		110		14		42.5		9		15	73	355	332	180	285	—	430	745
180L	180L48		279	279	121	48		110		14		42.5		9		15	73	355	370	180	285	—	430	835
200L	200L55		318	305	133	55		110		16		49		10		19	73	395	378	200	310	—	475	900
225S		225M60	356	286	149		60		140	19	83		53		11	19	83	435	382	225	345	—	530		950
225M	225M55	225M60	356	311	149	55	60	110	140	19	83	49	53	10	11	19	83	435	407	225	345	—	530	945	975

图2 YEJ系列（B5）（见表5） YEJ系列电磁制动三相异步电动机外形尺寸（H80～225mm）

表5 机座不带底脚，端盖上带大于机座的凸缘电动机（B5）（单位：mm）

机座号	M	N	P	S	D		E		F		G		GD		AC	AD	L		HB
					2极	4、6、8极	2极	4、6、8极	2极	4、6、8极	2极	4、6、8极	2极	4、6、8极			2极	4、6、8极
80	165	130	200	4×ф12	19		40		6		15.5		6		170	150	370		—
90S	165	130	200	4×ф12	24		50		8		20		7		180	155	410		—
90L	165	130	200	4×ф12	24		50		8		20		7		180	155	425		—
100L	215	180	250	4×ф15	28		60		8		24		7		210	180	465		145
112M	215	180	250	4×ф15	28		60		8		24		7		230	190	495		160
132S	265	230	300	4×ф15	38		80		10		33		8		270	210	575		178
132M	265	230	300	4×ф15	38		80		10		33		8		270	210	615		178
160M	300	250	350	4×ф19	42		110		12		37		8		330	255	715		215
160L	300	250	350	4×ф19	42		110		12		37		8		330	255	760		215
180M	300	250	350	4×ф19	48		110		14		42.5		9		360	285	815		250
180L	300	250	350	4×ф19	48		110		14		42.5		9		360	285	865		250
200L	350	300	400	4×ф19	55		110		16		49		10		400	310	900		280
225S	400	350	450	8×ф19	—	60	—	140	—	18	—	53	—	11	450	345	950		298
225M	400	350	450	8×ф19	60		110	140	16	18	49	53	10	11	450	345	990	1050	298

图3 YEJ系列（B35）（见表6） YEJ系列电磁制动三相异步电动机外形尺寸（H80～225mm）

表6 机动性座带底脚，端盖上带大于机座的凸缘电动机（B35）（单位：mm）

机座号（中心高）H	国际标准（IEC）电机号码		A	B	C1	D		E		F		G		GD		K
	2极	4、6、8极				2极	4、6、8极	2极	4、6、8极	28极	4、6、8极	2极	4、6、8极	2极	4、6、8极
80	80-19F165		125	100	50	19		40		6		15．5		6		10
90S	90S24F165		140	100	56	24		50		8		20		7		10
90L	90L24F165		140	125	56	24		50		8		20		7		10
100L	100L28F215		160	140	63	28		60		8		24		7		12
112M	112M28F215		190	140	70	28		60		8		24		7		12
132S	132S38F265		216	140	89	38		80		10		33		8		12
132M	132M38F265		216	178	89	38		80		10		33		8		12
160M	160M42F300		254	210	108	42		110		12		37		8		15
160L	160L42F300		254	254	108	42		110		12		37		8		15
180M	180M48F300		279	241	121	48		110		14		42.5		9		15
180L	180L48F300		279	279	121	48		110		14		42.5		9		15
200L	200L55F350		318	305	133	55		110		16		49		10		19
225S		225M60F400	356	286	149		60		140	19	18		53		11	19
225M	225M55F400	225M60F400	356	311	149	55	60	110	140	19	18	49	53	10	11	19

机座号	M	N	P	S	AA	AB	BB	AC	AD	HA	HC	HD	L
机座号	M	N	P	S	AA	AB	BB	AC	AD	HA	HC	HD	2极	4、6、8极
80	165	130	200	4×ф12	37	165	135	165	150	13	170	—	375
90S	165	130	200	4×ф12	37	180	150	180	155	13	190	—	400
90L	165	130	200	4×ф12	37	180	170	180	155	13	190	—	425
100L	215	180	250	4×ф15	42	205	185	205	180	15	—	245	465
112M	215	180	250	4×ф15	52	245	195	230	190	17	—	265	490
132S	265	230	300	4×ф15	57	280	210	270	210	20	—	315	570
132M	265	230	300	4×ф15	57	280	248	270	210	20	—	315	610
160M	300	250	350	4×ф19	63	330	275	325	255	22	—	385	715
160L	300	250	, 350	4×ф19	63	330	320	325	255	22	—	385	760
180M	300	250	350	4×ф19	73	355	332	360	285	24	—	430	795
180L	300	250	350	4×ф19	73	355	370	360	285	24	—	430	835
200L	350	300	400	4×ф19	73	395	378	400	310	27	—	475	900
225S	400	350	450	8×ф19	83	435	382	450	345	27	—	530	—	950
225M	400	350	450	8×ф19	83	435	407	450	345	27	—	530	945	975
