| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 4/8/32 |
| 额定功率 | 11/11/2.7KW |
| 额定电压 | 380（V） |
| 额定转速 | 1390/700/150（rpm） |
| 产品认证 | ISO9001-2000 |
| 应用范围 | 为塔式起重机，及其它类似设备的起升机构配套而专门开发的新系列产品 |
| 品牌 | 上起 |
| 型号 | YZTD200L-4/8/32 |

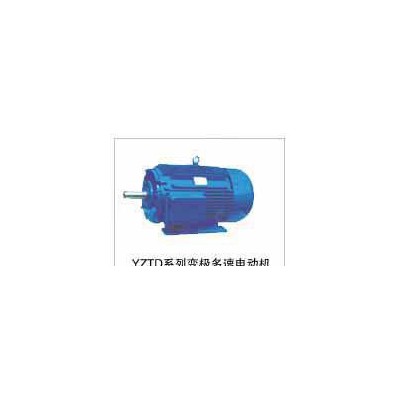

YZTD系列塔式起重机系变极多速三相异步电动机适用塔式起重机的中,高速起吊和慢**位准确性的工程要求,亦可用于高起动转矩,变极调速的其他机械设备配套.电动机额定电压为380V,额定频率50Hz,防护等级IP44,绝缘等级B级,电动机的工作制高中速为S3-40%,低速为S3-25%.订货时请详细说明电动机的型号,功率,电压,频率,安装结构型式,绝缘等级和其他要求.讲诚信，款到即发货，保证质量，实行三包。
表1 塔机起升用三速电动机
表2 YZTDE型塔机小车辐用三速电动机技术数据表
| 型号 | 极数 | 功率 KW | 电流 A | 转速（r/min） | 堵转电流 | 堵转转矩 | **大转矩 | 制动力矩（N·M） |
| 额定电流 | 额定转矩 | 额定转矩 | ||||||
| YZTDE112-2/4/12 | 2/4/12 | 3.0/2.0 /0.75 | 7.4/6.1/5.2 | 2780/1400 /440 | 5.0 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 40 |
| YZTDE112-2/4/12 | 2/4/12 | 4.0/3.0 /1.0 | 9.5/7.5/6.8 | 2800/1440 /450 | 5.5/5.0/5.0 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 40 |
| YZTDE112-2/4/12 | 2/4/12 | 5.0/3.7 /1.1 | 11/8.5/7.9 | 2800/1440 /450 | 5.0/5.0/3.0 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 80 |
| YZTDE160M-4/8/12 | 4/8/20 | 3.3/2.2 /0.75 | 6.9/6.4/5.9 | 1400/700/260 | 5.0/5.0/3.0 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 80 |
| YZTDE160L-4/8-20 | 4/8/20 | 4.4/3.3 /1.1 | 9.6/9.2/8.7 | 1400/700/260 | 5.0/5.0/3.0 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 80 |
| YZTDE180M-4/7/20 | 4/8/20 | 5.0/3.7 /1.1 | 10.3/10.1/9.6 | 1400/700/210 | 5.0/5.0/3.0 | 1.8/1.8/1.8 /8.5/7.9 | 2.0/2.0/1.8 | 80 |
注：制动器的励磁电压为直流24V、170V两种，也可以根据用户需要选配，但订货时必需说明。 表3 双速电动机技术数据表
| 型号 | 次数 | 功率 /KW | 电流 /A | 转速 /（r/min） | 起动电流 /A | 堵转转矩 | **大转矩 |
| 额定转矩 | 额定转矩 | ||||||
| YZTD112M-4/8 | 4/8 | 2.2/1.5 | 5.5/5.2 | 1400/700 | 25/25 | 1.8/1.8 | 2.0/1.8 |
| YZTD132M1-4/8 | 4/8 | 3.7/2.2 | 7.8/7.5 | 1400/700 | 38/36 | 1.8/1.8 | 2.0/1.8 |
| YZTD132M2-4/8 | 4/8 | 5.5/3.7 | 9.8/9.2 | 1400/700 | 48/45 | 1.8/1.8 | 2.0/1.8 |
| YZTD132M1-4/12 | 4/12 | 2.2/0.75 | 5.0/4.8 | 1400/450 | 27/11 | 1.8/1.8 | 2.0/1.8 |
| YZTDM2-4/12 | 4/12 | 3.0/1.0 | 6.5/6.2 | 1400/450 | 34/13 | 1.8/1.8 | 2.0/1.8 |
| YZTD160M-4/8 | 4/8 | 7.5/5.5 | 15.2/14.3 | 1400/700 | 75/70 | 1.8/1.8 | 2.0/1.8 |
| YZTD160M1-4/12 | 4/12 | 3.7/1.5 | 7.8/7.3 | 1350/450 | 35/21 | 1.8/1.8 | 2.0/1.8 |
| YZTD160M2-4/12 | 4/12 | 5.5/2.0 | 11.4/10.8 | 1350/450 | 53/30 | 1.8/1.8 | 2.0/1.8 |
| YZTD160M1-4/16 | 4/16 | 3.7/1.0 | 7.8/6.2 | 1350/330 | 35/18 | 1.8/1.8 | 2.0/1.8 |
| YZTD160M1-4/16 | 4/16 | 5.5/1.5 | 11.4/8.0 | 1350/330 | 53/22 | 1.8/1.8 | 2.0/1.8 |
| YZTD160L-4/8 | 4/8 | 11/7.5 | 21.8/19.5 | 1400/700 | 108/96 | 1.8/1.8 | 2.0/1.8 |
| YZTD160L-4/12 | 84/12 | 7.5/2.5 | 16/14 | 1380/450 | 95/33 | 1.8/1.8 | 2.0/1.8 |
| YZTD160L-4/16 | 4/16 | 7.5/2.2 | 16/15 | 1380/325 | 95/35 | 1.8/1.8 | 2.0/1.8 |
| YZTD180L-4/8 | 4/8 | 15/11 | 32.6/27.7 | 1400/700 | 160/135 | 1.8/1.8 | 2.0/1.8 |
| YZTD180L1-4/12 | 4/12 | 11/3.7 | 24/15 | 1380/450 | 125/40 | 1.8/1.8 | 2.0/1.8 |
| YZTD180L2-4/12 | 4/12 | 15/5.0 | 32/17 | 1380/450 | 155/55 | 1.8/1.8 | 2.0/1.8 |
| YZTD180L1-4/16 | 4/16 | 11/3.0 | 24/17 | 1380/340 | 120/40 | 1.8/1.8 | 2.0/1.8 |
| YZTD180L2-4/16 | 4/16 | 15/3.7 | 32/18 | 1380/340 | 150/45 | 1.8/1.8 | 2.0/1.8 |
| YZTD200L-4/8 | 4/8 | 22/15 | 43/35.2 | 1400/700 | 210/175 | 1.8/1.8 | 2.0/1.8 |
| YZTD200L1-4/12 | 4/12 | 18.5/6 | 38/20 | 1380/450 | 185/40 | 1.8/1.8 | 2.0/1.8 |
| YZTD200L2-4/12 | 4/12 | 22/7.5 | 45/23 | 1380/450 | 210/60 | 1.8/1.8 | 2.0/1.8 |
| YZTD200L1-4/16 | 4/16 | 18.5/4.5 | 38/20 | 1380/340 | 175/50 | 1.8/1.8 | 2.0/1.8 |
| YZTD200L2-4/16 | 4/16 | 22/5.5 | 45/25 | 1380/340 | 200/60 | 1.8/1.8 | 2.0/1.8 |
| 型号 | 极数 | 功率 KW | 电流 A | 转速（r/min） | 起动电流A | 堵转转矩 | 堵转转矩 | 外形尺寸mm | 重量 kg | ||
| 额定转矩 | 额定转矩 | 长 | 宽 | 高 | |||||||
| YZTD180L-4/6/24 | 4/6/24 | 7.5/7.5/2.0 | 16/17/17 | 1400/900/210 | 85/95/30 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | ||||
| YZTD200L2-4/6/24 | 4/6/24 | 11/11/3.2 | 23/24/24 | 1400/940/210 | 125/140/50 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 945 | 400 | 525 | 290 |
| YZTD200L3-4/6/24 | 4/6/24 | 15/15/4.0 | 31/35/30 | 1400/940/210 | 160/180/60 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | ||||
| YZTD200L2-4/8/24 | 4/8/24 | 11/11/3.2 | 23/26/24 | 1400/700/210 | 120/140/50 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | ||||
| YZTD200L3-4/8/24 | 4/8/24 | 15/15/4.0 | 31/35/30 | 1400/700/210 | 155/180/60 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 945 | 400 | 525 | 320 |
| YZTD225M2-4/3/32 | 4/8/32 | 15/15/3.5 | 31/32/34 | 1380/700/150 | 155/160/50 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 1010 | 450 | 560 | 390 |
| YZTD225L1-4/8/32 | 4/8/32 | 20/20/4.5 | 42/44/42 | 1380/700/150 | 195/205/65 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | ||||
| YZTD225L2-4/8/24 | 4/8/32 | 24/24/5.4 | 49/53/48 | 1380/700/150 | 235/255/75 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | ||||
| YZTD250M-4/8/32BIAO | 4/8/32 | 20/20/4.5 | 41/43/40 | 1380/700/150 | 190/200/60 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 1060 | 470 | 585 | 480 |
| YZTD250M3-4/8/32 | 4/8/32 | 24/24/5.4 | 48/52/46 | 1380/700/150 | 230/280/70 | 1.8/1.8/1.8 | 2.0/2.0/1.8 | 1060 | 470 | 585 | 580 |
