工作周期 | ≤1秒 |
---|---|
重复精度 | 0.05MM |
X-Y-Z行程 | 300*300*100mm |
规 格 | CB-5441DJ |
CB-5441DJ | 650*650*4700mm |
输入电压 | 220V |
低电电压 | 24V |
工作气压 | 工作气压 |
重 量 | 85KG |
额定气压 | 额定气压 |
电源电压 | AC220V 50HZ |
品牌 | 得硕 |
型号 | 982 |

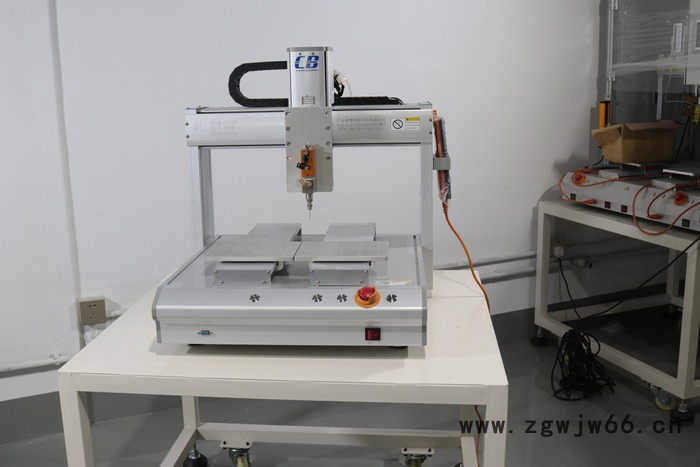

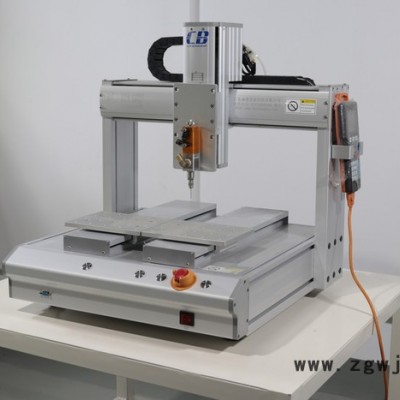

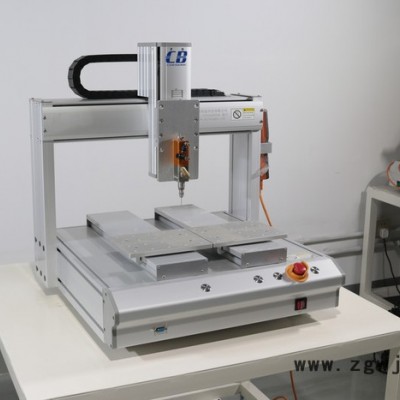

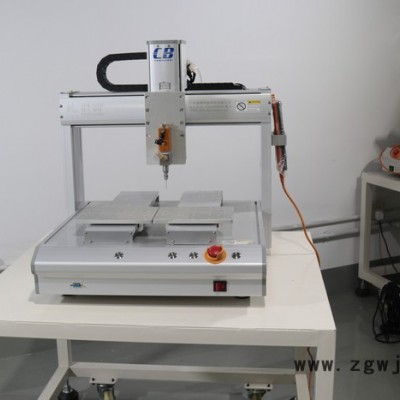

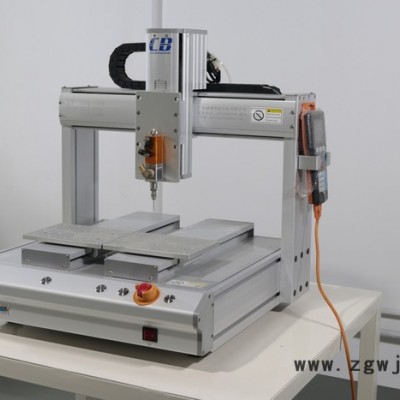

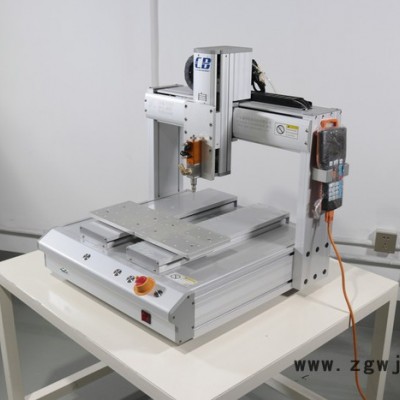

产品简介

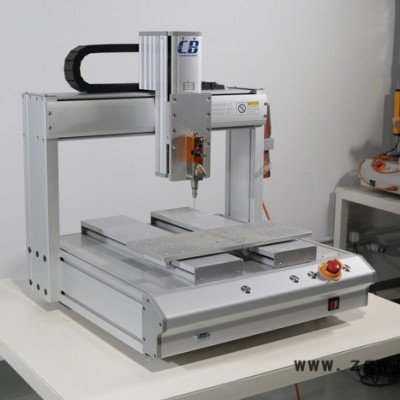

1.本自动点胶机是双工位点胶机,更换产品只需调整XYZR坐标,操作简单易懂,人工只是取放产品,机器通过控制胶量多少,送胶快慢,送胶时间来焊接产品。

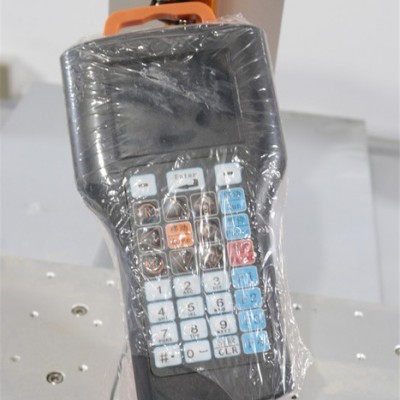

2.调整产品位置只需通过操作手柄,将XYZR坐标对正点胶孔,确认保存后,复位,XYZR归原点。将产品放在夹具内,点击启动按钮,再放入第二个产品。两个工位互补干涉,独立运行,循环作业。
一、主机初装调试
安装好后,还需对机器进行调试。
1 由于机器都是定制的,所以显示屏内的参数一般不需另行调整,如需调整,请参照后述参数调整方法。
2 气压的调整:一般情况下,气压不需要调整,机器外部亦无法调整,如确需调整,可打开机箱右侧面板,旋转气压调压阀,顺时针加大或逆时针减小气压即可,一般气压在3.0-5kgf/c㎡为宜。
二、使用方法
1开启电源,接通气源。
2将适用的胶线装到送胶器上。
3打开胶阀,送出胶水。
4手动模式操作顺序:放入产品→点击启动→放入另外一侧产品→点击启动→拿出产品;
三、保修说明
下列情况不属于免费保修服务范围:
1.产品超过保修期,易损件及人为损坏。
2.产品因被误操作、疏忽使用或因不可抗力因素的损坏。
3.产品未经授权人员维修、拆装和改装。
4.在搬运过程中人为导致的损坏。
5.未按产品使用说明书要求使用、维护、保养而造成损坏的。
6.产品外观严重损坏,产品相关标识被替换、涂抹或撕毁。
7.对需要返厂维修的配件,我司采用指定的方式邮寄,并负责单程配件返回的邮费。
说明:1因使用不当造成的财产或人身损害,本公司不负任何责任。
2 所有的赔偿均以不超出本机货款总值为准。
3 除主机以外所有的附件均为易损件。
售后与保修
一、售后服务
尊敬的用户:
感谢您使用本产品,我们将竭诚为您提供的服务和质量保证。
1 自购买之日起一周内,经我公司检测属于产品质量问题(产品外观无损伤),我司无条件更换相同型号之产品。
2 有保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
3 无保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有返厂免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
