| 材质 | 金属 |
|---|---|
| 额定电流 | 0.2A |
| 额定电压 | 100V |
| 额定功率 | 齐全 |
| 额定转矩 | 10NM |
| 额定转速 | 1000rpm |
| 极数 | 齐全 |
| 类型 | 齐全 |
| 频率 | 1800㎡/h |
| 适用范围 | 电力 |
| 外形尺寸 | 50mm |
| 效率 | 1 |
| 应用范围 | 机械设备 |
| 用途 | 变速机 |
| 品牌 | 泽荣 |
| 型号 | 齐全 |
| 加工定制 | 是 |
| 质量认证 | CCC |

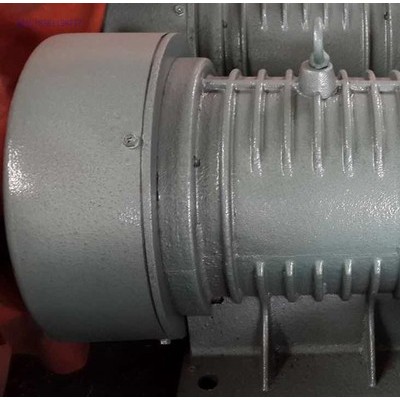

振动电机
产品概述：YZU系列振动电机全称为YZU系列振动源三项异步电动机，通常也被直接称为卧式振动电机。该系列电机是将动力源与振动源合为一体的电动旋转式激振器。它是DZSF系列直线振动筛、ZPS直排筛、ZSG矿用振动筛、ZD振动给料机等常见振动筛分机械的通用激振源，广泛应用于meitan、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业。
YZU系列振动电机除可应用于一般常见的振动筛分机械外，还可组合多种振动形式，如旋转振动型，垂直提升性、涡旋型，摇动振动型，组合直线型，组合长椭圆型，复合双频型，复合双幅型等。
工作原理
YZU振动电机是将动力源与振动源合为一体的电动旋转式激振器，由特殊设计的铜线包外加两组偏心块组装而成，YZU系列振动电机利用安装在转子轴两端的可调偏心块高速旋转产生的离心力得到的激振力；YZU系列振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角，就可无级调整激振力。激振力:Fm=G/g×r×ω2G：偏心块质量g：重力加速度r：偏心块质心与回转轴的距离ω：电机旋转角频率振幅：S=1.8/(N/100)2×Fm/G Fm；
型号说明
YZU系列振动电机型号齐全，可满足各种振动筛分设备、行业需要，质量可靠、价格合理，用户可放心选用。
性能特点
1、激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低；
2、因为振动电机是强阻型振动而不是共振,所以有稳定的振幅；
3、振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅
4、受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就；
5、多机组合,可实现自同步能完成不同工艺要求；
6、可根据振动电机的安装方式改变激振力的方向；
7、只须调整偏心块的夹角,就可无级调整激振力和振幅；
8、维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承；
9、规格齐全,能满足各类振动机械的工作需要。
使用条件要求
环境温度：-20℃~+40℃
海拔：小于1000米
电源电压：380V
电源频率：50 Hz，60Hz
防护等级：IP54/IP55
接法：Y或Δ
绝缘等级：B级或F级
工作方法：S1（连续）
安装方式：任意方向
温升：小于80K（电阻法）
振动加速度：不超过7g（g：重力加速度）
常见故障及处理
1、开机后，电机不启动，应检查：
①、380V电源是否缺相；
②、电机接线处是否断相；
③、两端防护罩是否变形并磨擦偏心块；
2、开机后，电机噪音大、发热等，应检查：
①、振动机械与电机地脚接触面的粗糙度是否符合安装要求；
②、电机地脚与振动设备连接螺拴是否上紧；
③、主机振动加速度是否符合使用要求；
④、电机轴承是否缺润滑油；
3、调整偏心块后，振幅变化异常，应检查：
①、转轴两端偏心块是否均匀对称调节；
②、偏心块锁紧螺栓是否完全紧固；
③、振动电机转向是否得当；
在两台振动电机同时工作的振动设备上.，其转向应该是相反的，当其转相不符合要求时，一定要单台调其相序，不要调两台振动电机总电源的相序。
· YZU振动电机的技术参数表
最大激振力N
额定转速RPM
额定功率(Kw)
电流A
电压V
安装尺寸mm
外形尺寸mm
A
B
H
K
AB
BB
HD
G
L
YZU-1-2振动电机
1000
2860
0.09
0.42
380
130
80
80
12
170
140
154
16
260
YZU-1.5-2振动电机
1500
2860
0.15
0.5
380
130
80
80
12
170
140
154
16
260
YZU-2-2振动电机
2000
2860
0.18
0.54
380
130
80
80
12
170
140
154
16
260
YZU-2.5-2振动电机
2500
2860
0.20
0.55
380
130
80
80
12
170
140
154
16
260
YZU-3-2振动电机
3000
2860
0.25
0.6
380
150
90
90
14
185
150
172
18
280
YZU-5-2振动电机
5000
2860
0.37
0.9
380
150
90
90
14
185
150
172
18
280
YZU-8-2振动电机
8000
2860
0.75
1.75
380
180
110
112
18
220
180
230
18
340
YZU-10-2振动电机
10000
2860
0.75
1.75
380
180
110
112
18
220
180
230
18
340
YZU-15-2振动电机
15000
2860
1.1
2.3
380
220
140
120
22
270
225
260
25
415
YZU-20-2振动电机
20000
2860
1.5
3.1
380
260
150
140
26
320
280
310
28
445
YZU-1.5-4振动电机
1500
1440
0.15
0.5
380
130
80
80
12
170
140
154
16
260
YZU-2-4振动电机
200
1440
0.15
0.5
380
130
80
80
12
170
140
154
16
260
YZU-2.5-4振动电机
2500
1440
0.18
0.6
380
150
90
90
14
185
150
172
18
280
YZU-3-4振动电机
3000
1440
0.18
0.6
380
150
90
90
14
155
150
172
18
280
YZU-5-4振动电机
5000
1440
0.25
0.75
380
180
110
112
18
220
180
230
18
340
YZU--8-4振动电机
8000
1440
0.55
1.5
380
220
140
120
22
265
225
266
25
415
YZU-10-4振动电机
10000
1440
0.55
1.5
380
220
140
120
22
265
225
266
25
415
YZU-15-4振动电机
15000
1440
0.75
1.9
380
260
150
140
26
310
245
303
28
450
YZU-20-4振动电机
20000
1440
1.1
2.3
380
260
150
140
26
310
245
303
28
450
YZU-30-4振动电机
30000
1440
1.5
3.6
380
310
170
160
33
380
285
356
30
536
YZU-50-4振动电机
50000
1440
2.2
5.1
380
350
220
190
39
440
350
410
35
608
YZU-3-6振动电机
3000
930
0.75
2.2
380
180
110
112
18
220
180
230
18
340
YZU-5-6振动电机
5000
930
0.37
1.2
380
220
140
120
22
265
225
266
25
415
YZU-8-6振动电机
8000
930
0.75
2.2
380
260
150
140
26
310
245
305
28
450
YZU-10-6振动电机
10000
930
0.75
2.2
380
260
150
140
26
310
245
305
28
450
YZU-15-6振动电机
15000
930
1.1
3.1
380
310
170
160
33
380
285
356
30
536
YZU-20-6振动电机
20000
930
1.5
4.0
380
310
170
160
33
380
285
356
35
536
YZU-30-6振动电机
30000
930
2.2
5.6
380
350
220
190
39
440
350
410
30
608
YZU-50-6振动电机
5000
930
3.7
8.4
380
380
250
220
33(45)
446
340
425
40
615
YZU-75-6振动电机
75000
930
5.5
11
380
440
280
240
36(52)
550
550
520
40
790
YZU-100-6振动电机
100000
930
7.5
15
380
440
140
260
6-40
640
690
590
40
890
YZU-140-6振动电机
140000
930
10
22
380
480
140
280
8-45
710
770
640
50
960
