产品类型 | 三相异步电动机 |
---|---|
产品认证 | 防爆合格证 |
额定电压 | 380/660V |
额定功率 | 3 |
额定转速 | 950 |
极数 | 6级 |
应用范围 | 本振动电机适用于要求防爆的电机振动给料机、振动水平输送机、振动直线筛、高效重型筛、琴弦筛、防闭塞装置 |
品牌 | 安阳豫北电机 |
型号 | YBZJ40-6 |

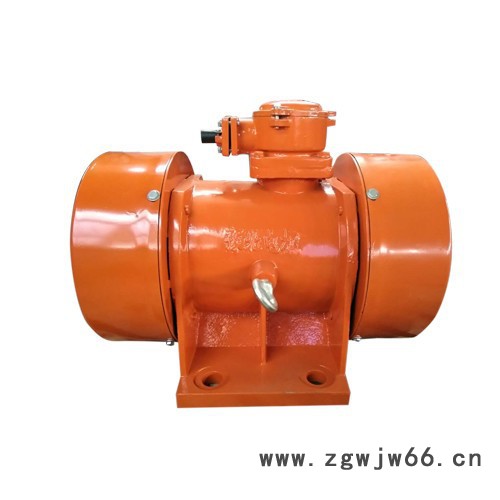

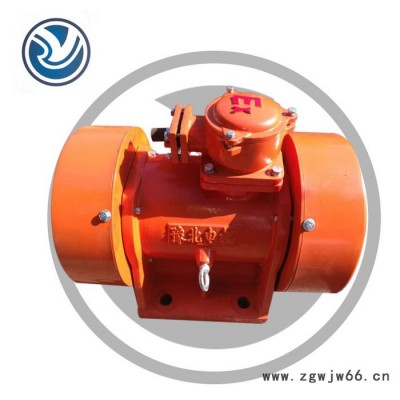

安阳豫北生产的YBZJ40-6 Exd II CT4 隔爆型振动源三相异步电动机,xd II CT4氢气乙炔用防爆振动电机,其防爆安全性能符合GB3836.1-2010baozha性环境第1部分:设备 通用要求》及GB3836.2-2010《baozha性环境 第2部分:由隔爆外壳“d”保护的设备》的规定。
公司经过国家级考核认证已取得《防爆合格证》、国家质检总局颁发的《全国工业产品生产许可证》。本产品具有技术含量高,体积小、质量轻、噪音低、激振力并可调节,使用维修方便,耐振力强,使用寿命长,启动迅速,停车平稳,全封闭结构等特点,并适用各种制动方式,如能耗制动,反接制动等。
性能特点
1、与其它类型激振器相比,它是将振动源与动力源合为一体的新型隔爆型激震源,电机允许满压直接启动。具有结构紧凑,易维护,激振力大并可调,产品成本低,能耗小,可通用化,标准化的特点。
2、振动电机底座均用QT450球墨铸铁铸造而成,端盖、内档接线盒、接线盖采用HT250铸铁铸造,具有很高的机械强度,轴承采用较大的6系列轴承,能承受不大于20g振动加速度的要求。偏心块用Q235制成。偏心块分固定和可调两种,激震力调节范围从60%、70%、80%、90%到100%的额定激振力,或根据用户要求设定。
防爆等级
防爆标志为ExdⅠMb,适合于具有甲烷baozha性危险气体的煤矿井下。
防爆标志为ExdⅡ BT4 Gb,适合于工厂A、B级,温度组别为T1 ~ T4的气体baozha性环境用。
防爆标志为ExdⅡ CT4 Gb,适合于工厂dⅡC级,温度组别为T1 ~ T4的氢气和乙炔气体baozha性环境用。
质量保证
1、本系列振动电机采用F级绝缘,防爆等级为IP55,采取自身冷却方式,连续运转方式。振动电机允许满压直接起动。
2、执行国家级行业标准,防爆性能符合GB3836.1/GB3836.2,振动源性能符合JB5330。
3、本产品均由国家防爆电气产品质量监督检验中心检验,确保产品安全、可靠,有矿用产品安全标志证书、全国工业产品生产许可证书、防爆合格证书,可放心选购。
技术参数
型号 | YBZJ40-6 |
级数 | 6 |
额定激振力 | 40 KN |
额定功率 | 3.0 KW |
额定电压 | 380 V /660 V |
额定电流 | 8.00 A /4.60 A/ |
额定频率 | 50 Hz |
振率 | 950次/min |
接法 | △/Y |
绝缘等级 | F |
工作定额 | S1 |
防护等级 | IP55 |
安装尺寸
型号 | 单位 | YBZJ40-6 |
A | mm | 320 |
B | mm | 200 |
H | mm | 205 |
AB | mm | 400 |
G | mm | 30 |
BB | mm | 315 |
HD | mm | 470 |
L | mm | 590 |
M-ФK | mm | 4-Ф33 |
Ф | mm | Ф375 |
质量 | kg | 204 |
