| 材质 | 灰铁200-300 |
|---|---|
| 规格 | 1500*2000 |
| 精度 | 1-3J级 |
| 类型 | 铸铁平板 |
| 品牌 | 建丰 |
| 型号 | JFCL55-9 |
| 加工定制 | 是 |
| 工作面硬度 | HB170-240 |

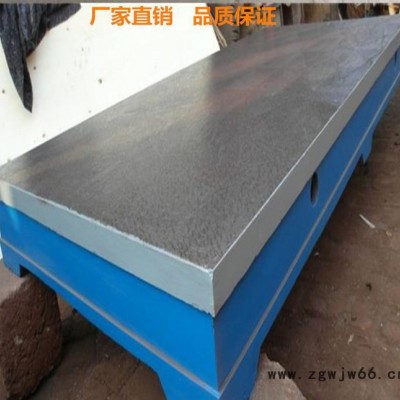

铸铁平板又称铸铁平台，外观基本上是箱体式，工作面有长方形、正方形、圆形等，材料为HT200-300，QT400-600，采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等，是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。
铸铁平板，划线平台，检验平台，铆焊平台，电机试验平台，机床工作台，测量平台，检测平台，钳工平台，铸铁工作台，装配平台，镗铣床工作台，落地镗床工作台，T型槽平台，铸铁圆平台，地轨平台，铁地板，基础平板,划线平板,检验平板,铆焊平板,焊接平板,火工平板,钳工平板,研磨平板,刮研平板,压沙平板,试验平板,机床工作台,三座标平板,模具垫板,拼装平板,装配平板,T型槽平板.
铸铁平台用途：适用于各种检验工作，精密测量用的基准平面，用于机床机械测量基准，检查零件的尺寸精度或形位偏差，并作精密划线。在机械制造中也是不可缺少的基本工具。
材料及处理
铸铁平台材质: 材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理（人工退火600度----700度或自然时效2---3 年），使该产品的精度稳定，耐磨性能好。
铸铁平台精度：按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。
平板/平台的表面质量：
铸铁平台规格：200mm×200mm—2000mm×4000mm（特殊规格可根据需方图纸制作或双方商定生产加工）
铸铁平台检验标准:用涂色法检验。
0级1级平板平台在每边为25㎜平方的范围内不少于25点。
2级平板平台在每边为25㎜平方的范围内不少于20点。
3级平板平台在每边为25㎜平方的范围内不少于12点。
铸铁平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
铸铁平台一定要有精准的平面度，要想有精准的平面度必须具备一以下几个条件：
一、厚度要求：主要包括平台上工作面厚度，侧围厚度和高度，以及底面筋板的厚度、高度和密度。
二、材质要求：高强度铸铁HT200-300,硬度:HB170-240。
三、人工退火：在回火窑经过600-700度高温退火时效处理。
四、自然时效：按国标标准应该是2-3年自然时效，由于此工序时间太长，企业受资金周转影响已不可能等待那么长时间，多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确，但在国际上已普遍使用。
五、沙眼与气孔：0级与1级平台不允许有气孔与沙眼，2级和3级可以用与平台同材质固体填充气孔沙眼。注意：填充物的的硬度一定要低于平台本身的硬度。
六、铲刮工艺：人工铲刮在铸铁平台加工过程中是最重要的工艺，它决定了铸铁平台的平面度误差大小，以及工作面的可接触点数。0级板平台在每边为25㎜平方的范围内不少于25点；1级平台在每边为25㎜平方的范围内不少于20点；2级平板平台在每边为25㎜平方的范围内不少于16点；3级平板平台在每边为25㎜平方的范围内不少于12点。铲刮完成后平台四个边棱倒钝。
七、清砂与涂漆：平台底面清砂要彻底，干净且喷涂红色防锈漆。侧面要平整后再涂漆，一般涂篮漆或绿漆。
八、包装要求：主要是木质包装，尽量选用厚质木材覆盖平台上工作面，必要时做全封闭包装。包装前平台工作面防锈措施一定要做好。
九、运输要求、在平台装车后，检查是否有悬空，如有悬空要垫实，避免振动。平台不要摞放过高以免挤压变形。
十、 配件选择：主要是支架选择，支架用材为壁厚1.5-2mm的方钢和角铁，焊接密度和结构要合理，调节螺栓要旋转通畅。
十一、安装调试：一般先用用框式水平仪调平，在用光学合像水平仪或电子合像水平仪再进行一次平面度误差测量，如有问题可要求平台生产商来现场铲刮修复。
十二、正确使用：铸铁平台在调试完成后即可使用，室温控制在20±5℃使,在台面上检测工件要轻放轻挪，不要集中使用一个区域，尽量均匀使用整个铸铁平台的有效面积。
| 规格 | 精度等级 | 规格 | 精度等级 | ||||||||
| 0级 | 1级 | 2级 | 3级 | 精刨 | 0级 | 1级 | 2级 | 3级 | 精刨 | ||
| 100×100 | 4 | 8 | 26 | | | 2500×2500 | | | 72 | 180 | 270 |
| 200×100 | 5 | 10 | 20 | | | 3000×1000 | | | | 168 | 248 |
| 200×200 | 5 | 10 | 20 | | | 3000×1500 | | | | 174 | 154 |
| 300×200 | 6 | 12 | 24 | | | 3000×2000 | | | | 184 | 275 |
| 300×300 | 6 | 12 | 24 | | | 3000×2500 | | | | 186 | 276 |
| 400×300 | 6 | 12 | 24 | | | 3000×3000 | | | | 210 | 300 |
| 400×400 | 6 | 12 | 24 | | | 4000×1000 | | | | 210 | 300 |
| 500×300 | 6 | 12 | 24 | | | 4000×1500 | | | | 210 | 300 |
| 500×500 | 7 | 14 | 28 | | | 4000×2000 | | | | 219 | 310 |
| 600×400 | 7 | 14 | 28 | | | 4000×2500 | | | | 228 | 340 |
| 600×500 | 7 | 14 | 28 | | | 4000×3000 | | | | 240 | 360 |
| 800×500 | 8 | 16 | 32 | 80 | | 5000×1500 | | | | 249 | 370 |
| 800×600 | 8 | 16 | 32 | 80 | | 5000×2000 | | | | 255 | 375 |
| 900×600 | 8 | 16 | 32 | 80 | | 5000×2500 | | | | 264 | 390 |
| 1000×750 | 9 | 18 | 36 | 90 | | 5000×3000 | | | | 287 | 420 |
| 1000×1000 | 10 | 20 | 39 | 96 | | 6000×1500 | | | | 287 | 420 |
| 1200×1000 | | 20 | 39 | 96 | | 6000×2000 | | | | 293 | 430 |
| 1500×1000 | | 24 | 48 | 120 | | 6000×2500 | | | | 300 | 450 |
| 1500×1500 | | 25 | 50 | 125 | | 6000×3000 | | | | 308 | 460 |
| 2000×1000 | | 26 | 52 | 129 | | 8000×1500 | | | | 366 | 500 |
| 2000×1500 | | | 56 | 140 | | 8000×2000 | | | | 370 | 520 |
| 2000×2000 | | | 60 | 152 | 230 | 8000×2500 | | | | 375 | 530 |
| 2500×1500 | | | 64 | 152 | 230 | 8000×3000 | | | | 382 | 570 |
| 2500×2000 | | | 68 | 168 | 248 | ||||||
