GBS环保型桥面防水涂料厂家 桥面防水材料价格

                                        GBS环保型桥面防水涂料

产品简介：

  GBS环保型桥面防水涂料它的主要成分为天然沥青与石油沥青共混物中加入石油基活性反应物质，是单组份黑棕色粘稠液体。  GBS环保型桥面防水涂料主要用于混凝土桥面、钢桥面、复合式路面、隧道路面以及特殊建筑的防水粘结。

  GBS环保型桥面防水涂料无毒、无味、无环境污染，冷施工；最主要的优点是改性沥青中的橡胶形成连续网络而互相贯穿，交联，使改性呈现出高聚物性能；涂膜干后，保持橡胶弹性，低温柔性；抗剪切力强，能经受桥面长期荷载而抗压的要求，可防止渗水造成结构破坏，延缓公路桥梁使用寿命。是桥面最为理想的防水材料，亦可用于屋面、地下、隧道、洞体等工程防水、防渗、防腐、墙体防水防潮。

  GBS环保型桥面防水涂料不仅有良好的防水性能，而且可吸收路桥面层应力和噪音，做为应力的吸收层；由于本身有一定的弹性和塑性变形能力，可承受荷载而不被破坏。缓解路桥面层老化，延缓使用寿命。

                                                         GBS环保型桥面防水涂料

技术指标 （JC/T975-2005 PB标准要求）

  GBS环保型桥面防水涂料

施工工序：

一、用于水泥混泥土表面的施工流程

1、 施工前的基面处理

   新建混泥土桥面最少应有7天养护期，建议采用喷砂抛丸处理。

（1）、首先对路表面上存有的不良附着物进行清除，清理路面砂粒、杂物，有油污的位置应进行特别处理，可采用溶剂溶解；

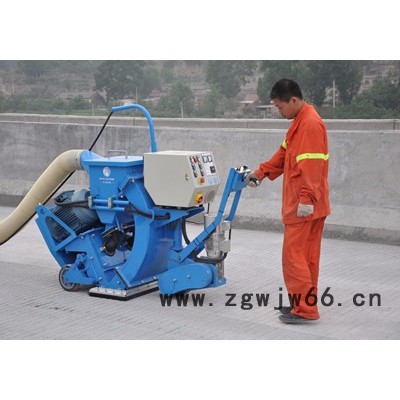

（2）路面清扫后即采用抛丸机进行处理，目的是将路面的浮浆及部分扶着不牢的杂物清除，同时使路面清洁度及粗糙度满足要求；

（3）、可用专业吹风机将界面完全吹扫干燥。

2.基面处理要求

水泥混泥土，表面干燥、干净，表面无浮浆、污染物，表面不得有松散、掉皮、空鼓及严重开裂现象，同时界面需要完全干燥。

3.GBS桥面涂料撒布

（1）材料用量：0.3kg-0.6kg/m2.

  (2)、界面清洁干净，并完全干燥后，即可进行GBS桥面涂料的施工。可采用人工涂布和喷洒两种方式进行。

人工涂布：施工前，将其倒入适当大小的容器中，轻微搅拌3-5min，由操作人员用滚筒将其均匀地涂布于水泥混凝土或其它处置基面上。一般推荐采用该方式。注意应尽量滚涂均匀；

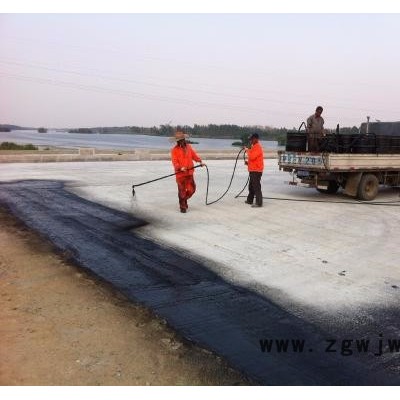

喷洒施工：面积不大时，可人工手持喷枪施工，由工作人员手持喷枪，均匀地涂布。面积较大时，也可采用沥青洒布车进行洒布，但需要严格控制洒布量，洒布需均匀，注意，采用喷洒施工时，洒布完要及时清洗管道，以免堵塞管道，同时注意使用大桶时必须搅拌均匀，以防止空气倾入。

注：为达到好的施工效果，需要采用两次分次实施，常温第一次和第二次实施之间的时间间隔时间在4~8h，施工12小时，即可进行沥青层的施工。

二、用于钢板表面的施工流程

1、施工前的基面处理

钢材表面预处理质量直接影响防水层表观质量及防水层使用寿命，而钢结构表面处理的清洁度以及粗糙度直接影响到防水层的使用寿命。为尽可能增大防水层与基体的接触面积，采用抛丸对钢板表面除锈

抛丸前，应首先检查钢桥面板的外观，确保表面无旱焊瘤、飞溅物、针孔、飞边和毛刺等，否则必须通过打磨加以清除，锋利的边角必须处理到半径2mm以上的圆角；

用清洁剂或溶剂清洗钢桥面板表面的油、油脂、盐分及其他赃物；

用高压清水清洁，直至无油污、尘垢为止。

（2）、除锈要求

环境要求

A、 遇下雨、下雪、结露等气候时，严禁除锈作业；

B、 温度应好于3度，相对湿度小于或等于85%。

磨料要求

A、 磨料采用钢丸、其比例通过试验确定；

B、 必须保持干燥、清洁、不含有害物质，如油脂、盐分。

2、 基面处理要求

（1）、除锈后的钢桥面板表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑，钢板露金属光泽，达到《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）标准Sa2.5的要求。

（2）、粗糙度的要求必须达到Rz：50~100um。

贮存：产品贮存期为六个月，应贮存在0℃以上的仓库，夏季应避免阳光暴晒。

包装重量：

本产品包装重量，铁桶包装重量200公斤；塑料桶包装重量50公斤。

近年来，我国修建的高速公路无论是设计标准还是施工工艺，就其总体水平而言都有显著的提高，然而往往通车不到一年就出现早期损坏，其中危害最大、最常见的就是水损害。对于沥青路面，由于其孔隙率较高，没有防水作用，于是水的渗入和滞留，在温度和荷载综合作用下，不仅造成面层的松散、剥落和坑槽破坏，而且，渗入水会造成基层软化、强度降低，进而诱发面层更加严重的破坏。同样，水泥混凝土路面也存在类似问题。另外在道路修建中，各式各样的桥梁在公路的总里程中占有相当部分比例，在实际工程中也常出现诸如立交桥桥面渗水、铺装层剥落、桥面板破碎等问题。研究表明，水的渗入是造成这些破坏的最直接和最重要的原因之一。为了保护桥面板，防止车辙或履带直接磨耗桥面，并借以分散车轮的集中荷载，通常用水泥混凝土和沥青混凝土铺装桥面，而为满足防水性好、稳定性好、抗裂性好、耐久性好以及层间粘结性好的使用要求，一般都要在桥面铺装层间设置防水层。

在路桥建设中可用作铺设防水层的材料很多，有各类防水卷材、防水涂料及各种堵漏材料等。但在众多的防水材料中，防水涂料是近年来路桥防水中应用最广泛、用量最大的一种防水材料。这主要是因为防水涂料作为路桥防水有以下优点：防水涂料为不定型材料，可适用于各种形状不同的基层，能形成无连接缝的、整体性好的防水层；可喷涂，施工方便，工效高，水乳型涂料还可在潮湿的基层上施工，可缩短工期。因而近年来随着公路建设的蓬勃发展，路桥防水涂料也发展很快，工程用量逐年增大。但由于标准的滞后，以往路桥防水涂料多以建筑防水涂料JC 408、JC/T 894标准为依据，事实上建筑防水在环境与力学特性上和道路工程防水有着较大的差异。桥面防水层的作用不同于建筑上的防水，也不同于地下工程的结构物防水。屋面防水涂膜不受荷载作用，它的功能就是防止雨水侵入屋面混凝土，腐蚀混凝土中的受力钢筋，降低结构的使用寿命；地下结构物的防水涂膜则是在屋面防水的基础上，再加上一恒定的水压力；而路桥用防水材料则是在外部应变力、剪切力不断变化的条件下承担防水作用的，施工早期必须承受施工设备的裸碾及粒料的穿剌，开通营运后还得承受行车的反复作用和动水压力1，尤其是道路需承受较大的车辆推动荷载与水平荷载，在弯道处其所承受的强度更大。由于高速公路有不少弯坡斜桥，且桥梁坡度大，加之重载车辆多、车速快，在用卷材作防水层的桥梁建成通车后一些桥面出现了沥青混凝土滑动的现象。桥梁承受振动荷载结构时，桥面防水层应采用柔性涂料与卷材，两者相比，选用涂料防水层更佳。
