供应水碧治SBZ-008 K11 结晶王渗透结晶防水涂料,防水材料

SBZ-008 K11 结晶王(渗透结晶防水涂料)

产品价格

一、产品概述
      水碧治”水泥基渗透结晶防水涂料是由特种水泥、石英砂及多种活性化学物质合成的刚性防水涂料。与水作用后,材料中的化学活性物质通过载体水向混凝土内部渗透,形成不溶于水的结晶体,堵塞毛细孔道,从而使混凝土致密,达到高性能的防水效果。
二、产品特点
【**性】其材料在活性化学物质作用下,与混凝土内部发生二次水化反应,生成不溶于水的结晶体,堵塞毛细孔道,这些晶体与混凝土的寿命是同步的,所以它能起到**性的防水作用。

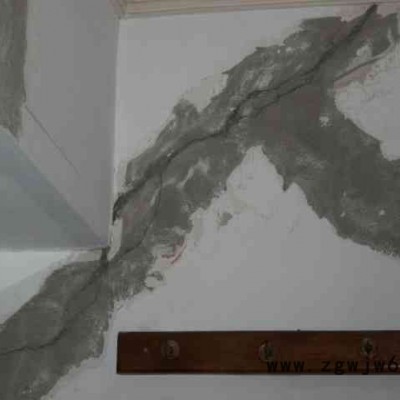

【自身修复性】如有外因导致混凝土微裂,一旦有水渗入,**会从新激活原化学活性物质,致使二次水化反应,生成枝蔓状晶体,从而使混凝土得到修复。
【环保性】无毒、无害,绿色环保,经核准可用于引用水领域。
【透气性】渗透结晶后的混凝土层可使气体分子通过,从而使混凝土表面保持干燥。
【早强性】“水碧治”结晶王与同类产品相比,其**大的优点是它的早强性,一般常温下初凝时间为25分钟,如工程需要可调配成速凝型,这对交叉作业提前工期十分有利。
【抗压性】可承受约200Psi的水头压力,还可以与油漆、环氧树脂、石灰膏、砂浆等涂层溶为一体,把砼的抗压强度提高30%。
【耐候性】可在-32℃～130℃的持续温度下、在-185℃～1530℃的间歇性温度下保持作用。
【施工简便】其材料施工时需要混凝土基面潮湿,施工时可根据实际情况进行涂刷或干撒，施工速度快、方法简便,可缩短整体工期。
三、主要技术指标
    执行标准：GB18445-2001

四、适用范围
适用于工业与民用建筑的地下工程、地铁及涵洞、水池、水利等工程混凝土结构的防潮与防护。
五、施工工艺
【基层处理】混凝土基层应洁净,油污、灰尘、砂石和污垢等必须清除干净,因该材料的活性成份是以水为载体,才能向混凝土内部渗透和结晶,因此在涂刷前应充分湿润混凝土基层（可用刷子将水刷在混凝土上）,但注意不得有明水。
【刷涂法施工】
1.比例：按粉料∶水=1∶0.25～0.4的重量比例称重。
2.拌合：先将水倒入容器中,再将粉倒入水中,机械搅拌10分钟。
3.涂刷：用硬毛刷将涂料均匀地刷在基层表面,应多遍涂刷,一般3遍,每遍涂刷后养护**遍养护完成,固化并具强度后方可涂刷第二遍。涂料用量为1.0～2kg/m2,涂层厚度应大于0.8mm。
【干粉撒覆施工】将1kg/m2的粉料均匀撒覆在未完全凝固的混凝土表面上,立即用木抹子、磨光机将粉料压入混凝土内并进行压光处理,直至达到要求的效果。
【养护方法】喷雾状水、盖湿物、涂养护液等,一般采取喷雾状水方法。每遍涂刷后养护2～3次,每次间隔约4h,在第二遍养护完成并干燥后（强度上来）即可涂刷第二遍,如强度不够应养护第三遍。
六、注意事项
1. 施工温度应在5℃～35℃,拌好的浆料应在20分钟内用完。
2. 涂层固化后防止尖锐硬物剌穿涂层,如有损伤,及时修复。
3. 产品贮存应在干燥、通风的条件下。
4. 产品按非危险品货物运输。
