| 不透水性 | * |
|---|---|
| 材质 | * |
| 产地 | 天津 |
| 断裂伸长率 | * |
高分子聚乙烯丙纶复合（FS2）防水卷材，是以聚乙烯类合成高分子材料为主防水层，添加色母、抗老化剂与高强长纤无纺布或短纤无纺布经过挤出压延法一次性加工而成的片型匀质防水材料。
一、产品特点：

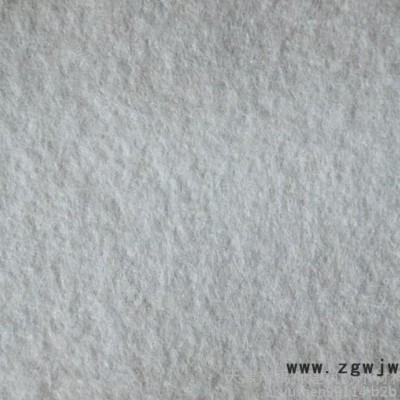

该产品上下表面粗糙，无纺布纤维呈无规则交叉结构，形成立体网孔，适合多种材料粘合，尤其与水泥材料在凝固过程中直接粘合，只要无明水便可施工，其综合性能良好，抗拉强度高，抗渗能力强，低温柔性好，膨胀系数小，易粘结，摩擦系数小可直接设于砂土中使用，性能稳定可靠。是一种无毒、无污染的绿色环保产品。
二、执行标准：GB18173.1-2012
序号 | 项目 | 指标 | |
1 | 拉伸强度/（N/㎝） | 常温（23℃） ≥ | 60 |
高温（60℃） ≥ | 30 | ||
2 | 拉断伸长率/％ | 常温（23℃） ≥ | 400 |
低温（-20℃） ≥ | 300 | ||
撕裂强度/ N ≥ | 50 | ||
3 | 不透水性/（0.3MPa，30/min） | 无渗漏 | |
4 | 低温弯折 | －20℃，无裂纹 | |
5 | 加热伸缩量/㎜ | 延伸 ＜ | 2 |
收缩 ＜ | 4 | ||
6 | 热空气老化 （80℃×168h） | 拉伸强度保持率/％ ≥ | 80 |
拉断断伸长率保持率／％ ≥ | 70 | ||
7 | 耐碱性〔饱和Ca(OH)2 溶液23℃×168h] | 拉伸强度保持率／％ ≥ | 80 |
拉断伸长率保持率／％ ≥ | 80 | ||
8 | 人工气候老化 | 拉伸强度保持率／％ ≥ | 80 |
拉断伸长率保持率／％ ≥ | 70 | ||
9 | 粘结剥离强度 （片材与片材） | 标准试验条件/(N/mm) ≥ | 1.5 |
浸水保持率（23℃×168 h)/％ ≥ | 70 | ||
10 | 复合强度（FS2型表层与芯层）/MPa | 0.8 | |
注1：人工气候老化和粘合性能项目为推荐项目。 注2：非外露使用可以不考核臭氧老化、人工气候老化、加热伸缩量、高温（60 V-）拉伸强度性能。 | |||
三、规格型号
项目 | 厚度/mm | 宽度／m | 长度/m |
树脂类（FS2） | ＞0.5 | 1.0,1.2,1.5,2.0,2.5,3.0,4.0,6.0 | ＞20 |
注：树脂类片材在每卷至少20m长度内不允许有接头；自粘片材每卷10m长度内不允许有接头。 | |||
四、适用范围：该产品适用于工业与民用建筑的非外露屋面防水、地面防水防潮隔气、室内墙地面防潮、卫生间防水、水利池库、渠道、桥涵防水防渗、冶金化工防污染等工程。
五、施工要求
1、 清理找平层沙粒浮灰，要求干净无尘土。
2、 阴阳角、落水口、烟囱根，应先作附加层。
3、 拌和水泥胶配比，水泥∶水∶粘结胶 = 5∶2∶1。
4、 划线试铺，由低到高。
5、 涂刮以配合好粘结剂，铺贴防水卷材，排气压实。
6、 纵向搭接不少于250px,横向搭接不少于300px，卷材多层做法时相互间的搭接应错开1250px，搭接可用双组份聚氨酯防水涂料做封边处理，必要时在接缝处加搭接盖条。
7、 完工验收合格后，开始做钢性防护层，厚度不少于2～62.5px。
